CU2 Serrande tagliafuoco rettangolare CE in refrattario

Descrizione

Serrande tagliafuoco rettangolari per grandi dimensioni con resistenza al fuoco fino a 120 minuti, omologate CE con prestazioni dichiarate secondo EN 15650:2010 e con resistenza al fuoco determinata secondo EN 1366-2 fino EI 120 (ve i ↔ o)S - (500Pa), EI 120 (ho i ↔ o)S - (500Pa) a seconda del supporto d'installazione. Le serrande possono essere dotate di vari tipi di meccanismi, in base alle esigenze specifiche legate al progetto.

Versione standard

Con azionamento manuale termo-meccanico:
codice CU2 + CFTH + FDCU

Con azionamento con servomotore elettronico RFT:
codice CU2 + ONE T - 24/230 V FDCU

Con azionamento con servomotore Belimo:
codice CU2 + BFLT / BFNT - 24 / 230 V

Versioni a richiesta

Con azionamento a elettromagnete normalmente eccitato o normalmente diseccitato codice CU2 + UNIQ VD/VM FDCB

Impiego e classificazione con comando meccanico, magnetico o motorizzato

-Parete rigida: EI 120 (ve i ↔ o) S – (500 Pa).
-Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (blocchi di gesso).
-Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (cartongesso tipo F).
-Solaio: EI 120 (ho i ↔ o) S – (500 Pa) calcestruzzo aerato.

Applicazioni particolari

- Mod. CU2/B esecuzione per installazione in batteria.
- Mod. CU2L esecuzione con tunnel allungato su uno o entrambi i lati per contenere l’intera pala all’interno dello stesso.
- Mod. CU4 serranda con resistenza EI 240 (ve i ↔ o) S – (500 Pa) per parete in muratura.
- Mod. CU2/15 serranda con resistenza EI 120 (ve i ↔ o) S e pressione (1500 Pa) per parete in muratura.

Caratteristiche

Struttura in materiale refrattario.
Pala in refrattario da 45 mm di spessore.
Dimensioni: da 200x200 a 1500x1000.
Guarnizione perimetrale termo-espandente.
Due microinterruttori (uno di inizio ed uno di fine corsa) già installati.
Flangia di connessione da 30 mm.
Cassa da 400 mm.
Facilità di installazione.
Installazione testata in batteria.
Tenuta d'aria classe B secondo EN1751.
Adatta per installazione a incasso ruotabile in ogni direzione 0/90/180/270°.
Adatta per parete rigida, pavimento rigido e parete leggera (cartongesso).
Non richiede manutenzione.
Per uso in ambienti interni.
Dimensioni intermedie su richiesta.
Temperatura di esercizio: max 50°C.

Caratteristiche attuatore ONE RFT

Il servomotore a microprocessore con ritorno a molla ONE Rf-t è progettato per azionare in modo efficiente le serrande tagliafuoco Rf-t di qualsiasi dimensione.
Le principali caratteristiche dell’attuatore ONE Rf-t sono le seguenti:
• bassissimo consumo energetico in stand-by (0,12 W) che permette un consumo di energia fino a 5 volte inferiore rispetto ai tradizionali servomotori installati nelle serrande tagliafuoco;
• lo stato di apertura della serranda tagliafuoco è visibile tramite indicatore posto sull'attuatore, inoltre un led indica se il dispositivo è alimentato;
• il dispositivo di attivazione termica principale permette di effettuare test operativi anche in assenza della rete elettrica;
• un ulteriore dispositivo di attivazione è integrato nell'attuatore al fine di rilevare un possibile incendio all'esterno del condotto;
• la sostituzione del fusibile è facile e veloce. L'alloggiamento del fusibile si trova nel corpo del servomotore e può anche esser utilizzato come foro di ispezione per una telecamera endoscopica;
• il reset manuale della serranda può essere eseguito mediante una comune batteria da 9 Volt alcanina. Con una sola batteria si possono eseguire fino a 50 cicli di reset;
• involucro IP54 in polimero tecnico resistente agli urti.
• è presente una coppia di microinterruttori di inizio e fine corsa. Sia i cavi di alimentazione e di posizione sono sovradimensionati e ben identificati.
• Alimentazione 24 VCA/VCC (-10/+20%) o 230 VCA (-15/+15%).

Principio di minima distanza

LE SERRANDE TAGLIAFUOCO CU2 POSSONO ESSERE INFATTI INSTALLATE CON FLANGE ACCOPPIATE E REALMENTE ATTIGUE AD UNA PARETE, AD UN SOFFITTO O AD UN PAVIMENTO.
Questa tipologia di serrande tagliafuoco è stata ottimizzata per ridurre al minimo la distanza d’installazione tra due serrande e tra serranda e parete adiacente.

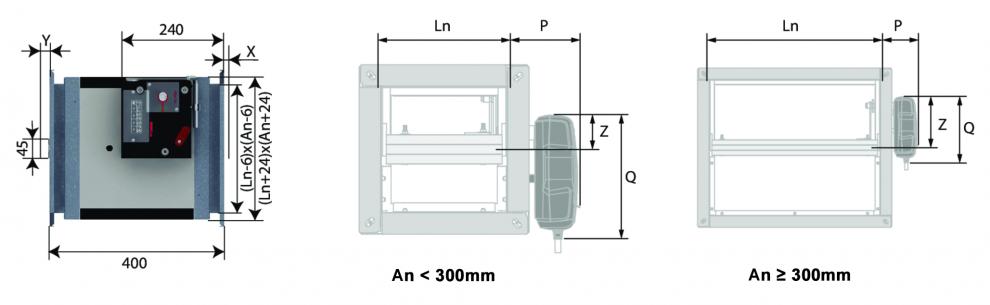

Dimensioni:

x: fuoriuscita della pala lato servomotore
y: fuoriuscita della pala lato parete

An(mm) 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
x (mm)           1 26 51 76 101 126 151 176 201 226
y (mm) 2 27 52 77 102 127 152 177 202 227 252 277 302 327 352


  An < 300mm (mm) An ≥ 300mm (mm)
  CFTH ONE BFL(T) E/RMEX(T) CFTH ONE BFL(T) BFN(T)
P (mm) 78 104 96 118 78 104 96 100
Q (mm) 180 191 110 95 180 191 110 110
Z (mm) 62 47 47 72,5 157 147 180 180

Versione con comando meccanico - Listino prezzi

Articolo normalmente disponibile a magazzino
Ln:base (mm)
An:altezza 200 250 300 350 400 450 500 550 600 650 700 750 800
mm euro euro euro euro euro euro euro euro euro euro euro euro euro
200 269,17 274,94 280,72 286,50 292,31 298,09 303,85 309,69 315,47 321,21 326,99 332,82 338,56
250 275,45 281,63 287,76 293,97 300,16 306,34 312,51 318,71 324,96 331,13 337,31 343,53 365,16
300 281,63 288,22 294,80 301,42 307,98 314,60 321,21 327,84 334,42 341,01 363,11 369,70 376,34
350 287,83 294,87 301,88 308,82 315,86 322,89 329,91 336,92 359,39 366,46 373,37 380,39 387,46
400 294,05 301,51 308,85 316,34 323,74 331,13 354,06 361,48 368,86 376,34 383,71 391,14 398,55
450 300,29 308,14 315,95 323,78 331,59 354,91 362,78 370,54 378,37 386,20 394,01 401,86 409,66
500 306,55 314,70 323,02 331,20 354,96 363,16 371,43 379,61 387,83 396,13 404,35 412,58 436,27
550 312,69 321,35 330,01 338,66 362,81 371,43 380,03 388,72 397,34 405,98 414,62 438,80 447,41
600 318,98 327,97 337,05 361,61 370,65 379,69 388,72 397,76 406,87 415,93 440,42 449,45 458,50
650 325,18 334,66 344,15 369,02 378,47 387,93 397,42 406,87 416,33 441,26 450,71 460,15 469,66
700 331,38 341,24 366,62 376,47 386,36 396,24 406,08 415,99 441,29 451,20 461,09 470,89 480,77
750 337,63 347,90 373,69 383,91 394,21 404,51 414,81 440,54 450,78 461,09 471,39 481,66 507,36
800 343,91 370,01 380,71 391,43 402,02 412,77 438,95 449,59 460,31 471,03 481,66 507,81 518,47
850 350,13 376,64 387,70 398,86 409,89 421,03 447,57 458,70 469,74 480,87 491,95 518,55 529,60
900 356,32 383,25 394,81 406,34 417,81 444,78 456,27 467,80 479,27 490,72 517,78 529,22 540,77
950 362,56 389,93 401,82 413,71 425,71 453,07 464,95 476,86 488,83 516,18 528,06 539,96 551,92
1000 384,22 396,56 408,90 421,23 449,01 461,28 473,62 485,95 513,72 526,01 538,36 550,72 578,50

Versione con comando meccanico - Listino prezzi

Articolo normalmente disponibile a magazzino
Ln:base (mm)
An:altezza 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
mm euro euro euro euro euro euro euro euro euro euro euro euro euro euro
200 344,34 350,19 355,94 377,21 382,94 388,81 394,56 400,31 406,08 411,93 417,71 423,49 429,26 435,08
250 371,37 377,57 383,71 389,97 396,20 402,37 408,56 414,71 420,93 427,10 433,27 439,53 445,73 451,88
300 382,92 389,52 396,13 402,70 409,34 415,93 422,55 429,14 435,70 442,32 464,41 471,03 477,61 484,20
350 394,45 401,47 408,50 415,52 422,50 429,47 451,97 459,01 466,02 473,03 479,91 487,02 494,06 501,03
400 405,98 413,42 420,82 443,70 451,14 458,50 465,96 473,41 480,84 488,23 495,69 503,03 510,45 533,34
450 417,51 440,81 448,64 456,49 464,25 472,13 479,91 487,78 495,59 503,45 526,74 534,55 542,39 550,25
500 444,52 452,72 461,04 469,24 477,48 485,72 493,92 517,69 525,87 534,12 542,35 550,63 558,86 567,09
550 456,07 464,70 473,36 482,00 490,60 514,69 523,33 532,06 540,66 549,28 557,99 566,62 575,24 ---
600 467,58 476,64 485,72 510,23 519,20 528,31 537,39 546,43 555,47 564,57 589,05 598,04 --- ---
650 479,13 488,53 513,50 522,98 532,47 541,91 551,34 560,86 585,74 595,23 604,69 --- --- ---
700 490,60 516,01 525,87 535,78 545,60 555,47 580,83 590,67 600,61 610,37 --- --- --- ---
750 517,69 527,93 538,22 548,53 558,76 584,51 594,81 605,07 615,32 --- --- --- --- ---
800 529,18 539,90 550,53 576,72 587,44 598,04 608,79 619,50 --- --- --- --- --- ---
850 540,74 551,73 578,39 589,47 600,61 611,70 622,77 --- --- --- --- --- ---
900 552,30 579,21 590,73 602,24 613,75 625,23 --- --- --- --- --- --- ---
950 579,27 591,16 603,07 615,05 626,93 --- --- --- --- --- --- --- ---
1000 590,80 603,14 615,44 627,77 --- --- --- --- --- --- --- --- ---

Versione con comando motorizzato ONE RFT a 24V - Listino prezzi

Ln:base (mm)
An:altezza 200 250 300 350 400 450 500 550 600 650 700 750 800
mm euro euro euro euro euro euro euro euro euro euro euro euro euro
200 584,51 590,58 596,68 602,77 608,89 614,98 621,06 627,21 633,30 639,34 645,43 651,59 657,63
250 591,12 597,64 604,09 610,64 617,16 623,68 630,18 636,72 643,30 649,80 656,32 662,87 685,66
300 597,64 604,58 611,51 618,49 625,41 632,38 639,34 646,34 653,27 660,21 683,51 690,45 697,44
350 604,17 611,59 618,98 626,29 633,71 641,11 648,52 655,91 679,58 687,03 694,32 701,72 709,17
400 610,72 618,58 626,32 634,21 642,01 649,80 673,97 681,78 689,57 697,44 705,21 713,05 720,85
450 617,30 625,57 633,80 642,06 650,29 674,87 683,16 691,34 699,58 707,84 716,07 724,34 732,56
500 623,89 632,49 641,25 649,88 674,91 683,55 692,27 710,50 709,55 718,30 726,97 735,64 760,60
550 630,37 639,50 648,62 657,74 683,19 692,27 701,34 710,50 719,58 728,68 737,79 763,27 772,34
600 636,99 646,47 656,04 681,92 691,45 700,97 710,50 720,02 729,62 739,17 764,98 774,49 784,03
650 643,53 653,53 663,52 689,74 699,67 709,66 719,66 729,62 739,59 765,87 775,82 785,77 795,79
700 650,06 660,46 687,20 697,58 708,01 718,42 728,79 739,23 765,90 776,34 786,76 797,08 807,50
750 656,65 667,48 694,65 705,43 716,28 727,14 737,99 765,10 775,90 786,76 797,62 808,44 835,52
800 663,26 690,77 702,05 713,35 724,51 735,84 763,42 774,64 785,94 797,24 808,44 836,00 847,23
850 669,83 697,77 709,41 721,18 732,80 744,54 772,51 784,25 795,88 807,60 819,28 847,31 858,96
900 676,35 704,73 716,91 729,06 741,15 769,58 781,68 793,83 805,92 817,98 846,50 858,56 870,73
950 682,93 711,76 724,30 736,83 749,47 778,31 790,83 803,37 816,00 844,82 857,34 869,87 882,48
1000 705,75 718,76 731,76 743,23 774,03 786,96 799,97 812,96 842,22 855,17 868,19 881,21 910,49

Versione con comando motorizzato ONE RFT a 24V - Listino prezzi

Ln:base (mm)
An:altezza 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
mm euro euro euro euro euro euro euro euro euro euro euro euro euro euro
200 663,72 669,89 675,95 698,36 704,41 710,59 716,65 722,71 728,79 734,95 741,04 747,13 753,21 759,35
250 692,21 698,74 705,21 711,81 718,37 724,88 731,40 737,88 744,43 750,94 757,44 764,03 770,57 777,06
300 704,38 711,34 718,30 725,23 732,22 739,17 746,14 753,09 760,00 766,98 790,26 797,24 804,17 811,11
350 716,53 723,93 731,33 738,74 746,10 753,44 777,15 784,57 791,95 799,34 806,64 814,09 821,51 828,85
400 728,68 736,52 744,33 768,43 776,28 784,03 791,89 799,74 807,57 815,36 823,22 830,96 907,47 862,89
450 740,83 765,39 773,64 781,91 790,09 798,40 806,59 810,30 823,11 831,40 855,95 864,18 872,44 880,72
500 769,30 777,94 786,70 795,34 804,03 812,72 821,36 846,41 855,03 863,72 872,39 881,12 889,79 898,46
550 781,47 790,57 799,69 808,79 817,86 843,25 852,35 861,55 870,62 879,70 888,88 897,98 907,06 926,37
600 793,60 803,14 812,72 838,55 848,00 857,60 867,17 876,69 886,22 895,81 921,61 931,09 951,41 972,52
650 805,77 815,68 842,00 851,98 861,98 871,93 881,87 891,90 918,13 928,12 938,09 958,67 980,10 1002,38
700 817,86 844,64 855,03 865,47 875,82 886,22 912,95 923,32 933,79 944,08 964,92 986,56 1009,09 1032,51
750 846,41 857,20 868,04 878,91 889,69 916,83 927,68 938,49 949,30 970,32 992,20 1014,97 1038,60 1063,18
800 858,51 869,81 881,01 908,62 919,91 931,09 942,41 953,69 974,93 996,99 1019,87 1043,75 1068,57 1094,40
850 870,70 882,28 910,37 922,05 933,79 945,48 957,15 978,47 1000,68 1023,76 1047,75 1072,78 1098,73 1125,74
900 882,95 911,24 923,38 935,51 947,63 959,74 981,23 1003,51 1026,70 1050,89 1075,94 1102,08 1129,20 1157,40
950 911,30 923,84 936,38 935,27 961,53 983,04 1005,46 1028,70 1052,95 1078,10 1104,31 1131,57 1159,87 1189,32
1000 923,45 936,46 949,42 962,41 984,00 1006,41 1029,70 1053,91 1079,19 1105,41 1132,67 1161,08 1190,59 1221,23

Versione con comando motorizzato ONE RFT a 230V - Listino prezzi

Ln:base (mm)
An:altezza 200 250 300 350 400 450 500 550 600 650 700 750 800
mm euro euro euro euro euro euro euro euro euro euro euro euro euro
200 628,46 634,53 640,63 646,72 652,84 658,93 665,01 671,16 677,25 683,29 689,38 695,54 701,58
250 635,07 641,59 648,04 654,59 661,11 667,94 674,13 680,67 684,04 693,75 700,27 706,82 729,61
300 641,59 648,53 655,46 662,44 669,36 676,33 683,29 690,29 697,22 704,16 727,46 734,40 741,39
350 648,12 655,54 662,93 670,24 677,66 685,06 692,47 741,07 723,53 744,72 738,27 745,67 753,12
400 654,67 662,53 670,27 678,16 685,96 693,75 717,92 725,73 733,52 741,39 749,16 757,00 764,80
450 661,25 669,52 677,75 686,01 694,24 718,82 727,11 735,29 743,53 751,79 760,02 768,29 776,51
500 667,84 676,44 685,20 693,83 718,86 727,50 736,22 744,84 753,50 762,25 770,92 779,59 804,55
550 674,32 683,45 692,57 701,69 727,14 736,22 745,29 754,45 763,53 772,63 781,74 807,22 816,29
600 680,94 690,42 699,99 725,87 735,40 744,92 754,45 763,97 773,57 783,12 808,93 818,44 827,98
650 687,48 697,48 707,47 733,69 743,62 753,61 763,61 773,57 783,54 809,82 819,77 829,72 839,74
700 694,01 704,41 731,15 741,53 751,96 762,37 772,74 783,18 809,85 820,29 830,71 841,03 851,45
750 700,60 711,43 738,60 749,38 760,23 771,09 781,94 809,05 819,85 830,71 841,57 852,39 879,47
800 707,21 734,72 746,00 757,30 768,46 779,79 807,37 818,59 829,89 841,19 852,39 879,95 891,18
850 713,78 741,72 753,36 765,13 776,75 788,49 816,46 828,20 839,83 851,55 863,23 891,26 902,91
900 720,30 748,68 760,86 773,01 785,10 813,53 825,63 837,78 849,87 861,93 890,45 902,51 914,68
950 726,88 755,71 768,25 780,78 793,42 822,26 834,78 847,32 859,95 888,77 901,29 913,82 926,43
1000 749,70 762,71 775,71 788,70 817,98 830,91 843,92 856,91 886,17 899,12 912,14 925,16 954,44

Versione con comando motorizzato ONE RFT a 230V - Listino prezzi

Ln:base (mm)
An:altezza 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
mm euro euro euro euro euro euro euro euro euro euro euro euro euro euro
200 707,67 713,84 719,90 742,31 748,36 754,54 760,60 766,66 772,74 778,90 784,99 791,08 797,16 803,30
250 736,16 742,69 749,16 755,76 762,32 768,83 775,35 781,83 788,38 794,89 801,39 807,98 814,52 821,01
300 748,33 755,29 762,25 769,18 776,17 783,12 790,09 797,04 803,95 810,93 834,21 841,19 848,12 855,06
350 760,48 767,88 775,28 782,69 790,05 797,39 821,10 828,52 835,90 843,29 850,59 858,04 865,46 872,80
400 772,63 780,47 788,28 812,38 820,23 827,98 835,84 843,69 851,52 859,31 867,17 874,91 882,72 906,84
450 784,78 809,34 817,59 825,86 834,04 842,35 850,54 858,83 867,06 875,35 899,90 908,13 916,39 924,67
500 813,25 821,89 830,65 839,29 847,98 856,67 865,31 890,36 898,98 907,67 916,34 925,07 933,74 942,41
550 825,42 834,52 843,64 852,74 861,81 887,20 896,30 905,50 914,57 923,65 932,83 941,93 951,01 970,32
600 837,55 847,09 856,67 882,50 891,95 901,55 911,12 920,64 930,17 939,76 965,56 975,04 995,36 1016,47
650 849,72 859,63 885,95 895,93 905,93 915,88 925,82 935,85 962,08 972,07 982,04 1002,62 1024,05 1046,33
700 861,81 888,59 898,98 909,42 919,77 915,88 956,90 967,27 977,74 988,03 1008,87 1030,51 1053,20 1076,46
750 890,36 901,15 911,99 922,86 933,64 960,78 971,63 982,44 993,25 1014,27 1036,15 1058,92 1082,55 1107,13
800 902,46 913,76 924,96 952,57 963,86 975,04 986,36 997,64 1018,88 1040,94 1063,82 1087,70 1112,52 1138,35
850 914,65 926,23 954,32 966,00 977,74 989,43 1001,10 1022,42 1044,63 1067,71 1091,70 1116,73 1142,68 1169,69
900 926,83 955,19 967,33 979,46 991,58 1003,69 1025,18 1047,46 1070,65 1094,84 1119,89 1146,03 1173,15 1201,35
950 955,25 967,79 980,33 992,96 1005,48 1026,99 1049,41 1072,65 1096,90 1122,05 1148,26 1175,52 1203,82 1233,27
1000 967,40 980,41 993,37 1006,36 1027,95 1050,36 1073,65 1097,86 1123,14 1149,36 1176,62 1205,03 1234,54 1265,18

Versione con comando motorizzato Belimo a 24V - Listino prezzi

Ln:base (mm)
An:altezza 200 250 300 350 400 450 500 550 600 650 700 750 800
mm euro euro euro euro euro euro euro euro euro euro euro euro euro
200 634,16 640,47 646,80 653,12 659,48 665,80 672,11 678,50 684,83 691,11 697,43 703,82 710,10
250 641,03 647,80 654,50 661,30 668,07 674,84 681,59 688,38 695,21 701,96 708,73 715,53 739,20
300 647,80 655,01 662,21 669,45 676,63 683,88 691,11 698,37 705,56 712,78 736,97 744,18 751,44
350 654,58 662,28 669,96 677,57 670,99 692,94 700,63 708,31 732,89 740,63 748,19 755,88 763,62
400 661,38 669,55 677,58 685,78 693,88 701,96 727,06 735,18 743,26 751,44 759,51 767,64 775,74
450 668,21 676,81 685,35 693,93 702,47 727,99 736,60 745,10 753,66 762,24 770,78 779,37 860,68
500 675,06 683,99 693,09 702,04 728,04 737,02 746,07 755,02 764,01 773,10 782,10 863,89 889,81
550 681,78 691,26 700,74 710,21 736,63 746,07 755,48 765,00 774,43 784,67 866,12 892,58 902,00
600 688,66 698,51 708,45 735,32 745,21 755,10 765,00 774,97 784,86 867,55 894,35 904,23 914,14
650 695,45 705,83 716,22 743,44 753,76 764,12 774,51 784,86 860,54 895,27 905,61 915,95 926,35
700 702,23 713,03 740,80 751,58 762,41 773,22 783,99 867,61 895,31 906,15 916,98 927,69 938,50
750 709,08 720,32 748,54 759,73 771,00 782,28 866,33 894,48 905,69 916,98 928,25 939,49 967,61
800 715,95 744,51 756,23 767,96 779,55 864,09 892,74 904,39 916,12 927,85 939,49 968,10 979,77
850 722,76 751,77 763,87 776,09 860,94 873,13 902,17 914,36 926,44 938,62 950,74 979,85 991,94
900 729,53 759,00 771,65 857,05 869,61 899,13 911,70 924,32 936,87 939,88 979,01 991,53 1004,17
950 736,37 766,31 852,11 865,12 878,25 908,19 921,19 934,22 947,34 977,27 990,26 1003,28 1016,37
1000 760,07 846,35 859,86 873,35 903,76 917,18 930,69 944,18 974,57 988,01 1001,54 1015,06 1045,46

Versione con comando motorizzato Belimo a 24V - Listino prezzi

Articolo normalmente disponibile a magazzino
Ln:base (mm)
An: altezza 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
mm euro euro euro euro euro euro euro euro euro euro euro euro euro euro
200 716,42 722,83 729,12 752,39 831,29 837,87 844,16 850,46 856,77 863,17 869,50 875,82 882,13 888,51
250 746,00 752,79 759,51 839,14 845,96 852,71 859,48 865,74 873,02 879,77 886,52 893,37 900,16 906,89
300 772,91 765,87 845,88 853,07 860,33 867,55 874,79 882,01 889,19 896,43 920,61 927,85 935,05 942,26
350 771,26 851,73 859,42 867,10 874,74 882,37 906,99 914,69 922,37 930,04 937,62 945,35 953,06 960,68
400 856,66 864,81 872,91 897,94 906,09 914,14 922,30 930,45 938,58 946,67 954,83 962,87 970,99 996,04
450 869,28 894,78 903,34 911,94 920,43 929,06 937,57 946,18 954,72 963,33 988,82 997,37 1005,94 1014,55
500 898,84 907,81 916,91 925,89 934,91 943,93 952,90 978,91 987,87 996,89 1005,90 1014,96 1023,97 1032,97
550 911,48 920,92 930,40 939,85 949,27 975,63 985,08 994,64 1004,06 1013,49 1023,02 1032,46 1041,90 1061,95
600 924,08 933,99 943,93 970,75 980,56 990,53 1000,47 1010,37 1020,26 1030,21 1057,01 1066,85 1087,95 1109,87
650 936,71 947,00 974,33 984,70 995,08 1005,42 1015,74 1026,16 1053,39 1063,77 1074,13 1095,50 1117,75 1140,88
700 949,40 977,07 987,87 998,71 1009,46 1020,26 1048,02 1058,78 1069,66 1080,34 1101,98 1124,46 1147,86 1172,18
750 978,91 990,12 1001,38 1012,66 1023,86 1052,04 1063,31 1074,54 1085,76 1107,59 1130,31 1153,96 1178,50 1204,02
800 991,49 1003,22 1014,85 1043,51 1055,25 1066,85 1078,61 1090,33 1112,38 1135,29 1159,05 1183,84 1209,62 1236,44
850 1004,14 1016,17 1045,34 1057,46 1069,66 1081,80 1093,91 1116,06 1139,12 1163,09 1188,00 1214,00 1240,95 1268,99
900 1016,79 1046,24 1058,84 1071,45 1084,03 1080,75 1118,93 1142,06 1166,14 1191,26 1217,28 1244,42 1272,59 1301,87
950 1046,30 1059,32 1072,35 1085,46 1098,46 1120,80 1144,08 1168,21 1193,40 1219,51 1246,73 1275,05 1304,44 1335,02
1000 1058,92 1072,43 1085,89 1099,38 1121,80 1145,07 1169,26 1194,40 1220,65 1247,87 1276,23 1305,69 1336,33 1368,15

Versione con comando motorizzato Belimo a 230V - Listino prezzi

Ln:base (mm)
An:altezza 200 250 300 350 400 450 500 550 600 650 700 750 800
mm euro euro euro euro euro euro euro euro euro euro euro euro euro
200 682,64 688,95 695,27 701,60 707,96 714,28 720,59 726,98 733,31 739,58 745,91 752,30 758,58
250 689,50 696,27 702,98 709,78 716,55 723,32 730,07 736,86 743,69 750,44 757,21 764,01 787,68
300 696,27 703,49 710,68 717,93 725,11 732,35 739,58 746,84 754,04 761,25 785,45 792,66 799,92
350 703,06 710,76 718,44 726,03 733,73 741,42 749,11 756,78 781,37 789,11 796,67 804,36 812,09
400 709,86 718,02 726,06 734,26 742,36 750,44 775,54 783,65 791,74 799,92 807,99 816,12 824,22
450 716,69 725,28 733,83 742,41 750,95 776,47 785,08 793,58 802,14 810,72 819,26 827,85 921,30
500 723,54 732,47 741,56 750,52 776,52 785,49 794,55 803,50 812,49 821,57 830,58 924,51 950,43
550 730,26 739,74 749,22 758,69 785,11 794,55 803,96 813,47 822,91 832,35 926,74 953,20 962,62
600 737,14 746,99 756,93 783,80 793,69 803,58 813,47 823,37 833,34 928,17 954,98 964,85 974,76
650 743,93 754,31 764,69 791,88 802,23 812,60 822,99 833,34 928,61 955,90 966,23 976,57 986,97
700 750,71 761,51 789,28 800,06 810,89 821,70 832,47 928,23 955,93 966,77 977,60 988,31 999,13
750 757,56 768,80 797,02 808,21 819,48 830,75 926,95 955,10 966,31 977,60 988,87 1000,11 1028,23
800 764,42 792,99 804,71 816,44 828,03 924,71 953,36 965,01 976,74 988,47 1000,11 1028,72 1040,39
850 771,24 800,25 812,35 824,57 921,56 933,75 962,79 974,98 987,06 999,24 1011,36 1040,47 1052,57
900 778,01 807,48 820,13 917,67 930,23 959,75 972,32 984,94 997,49 1010,02 1039,63 1052,15 1064,79
950 784,84 814,79 912,73 925,74 938,87 968,82 981,82 994,85 1007,96 1037,89 1050,89 1063,90 1077,00
1000 808,54 906,97 920,48 933,97 964,38 977,80 991,31 1004,80 1035,19 1048,63 1062,16 1075,68 1106,09

Versione con comando motorizzato Belimo a 230V - Listino prezzi

Ln:base (mm)
An: altezza 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
mm euro euro euro euro euro euro euro euro euro euro euro euro euro euro
200 764,90 771,30 777,60 800,87 892,07 898,49 904,79 911,08 917,39 923,79 930,12 936,44 942,75 949,13
250 794,48 801,27 807,99 899,76 906,58 913,33 920,10 926,84 933,64 940,39 947,14 953,99 960,78 967,52
300 807,12 814,35 906,50 913,70 920,96 928,17 935,41 942,63 949,81 957,05 981,23 988,47 995,67 1002,88
350 819,74 912,35 920,04 927,73 935,37 942,99 967,61 975,32 982,99 990,66 998,24 1005,97 1013,68 1021,30
400 917,28 925,43 933,53 958,56 966,71 974,76 982,92 991,07 999,21 1007,29 1015,45 1023,49 1031,61 1056,66
450 929,90 955,40 963,96 972,56 981,05 989,68 998,19 1006,80 1015,34 1023,95 1049,44 1057,99 1066,56 1075,17
500 959,46 968,44 977,53 986,51 995,53 1004,55 1013,52 1039,54 1048,49 1057,51 1066,52 1075,58 1084,59 1093,59
550 972,10 981,55 991,03 1000,47 1009,89 1036,25 1045,70 1055,26 1064,68 1074,11 1083,64 1093,09 1102,52 1122,57
600 984,70 994,61 1004,55 1031,37 1041,18 1051,16 1061,10 1070,99 1080,88 1090,84 1117,63 1127,47 1148,57 1170,50
650 997,33 1007,62 1034,95 1045,32 1055,71 1066,04 1076,36 1086,78 1114,01 1124,40 1134,75 1156,12 1178,37 1201,50
700 1009,89 1037,70 1048,49 1059,34 1070,08 1080,88 1108,64 1119,40 1130,28 1140,96 1162,60 1185,08 1208,48 1232,80
750 1039,54 1050,74 1062,00 1073,29 1084,48 1112,66 1123,94 1135,16 1146,38 1168,21 1190,93 1214,58 1239,12 1264,65
800 1052,11 1063,84 1075,47 1104,14 1115,87 1127,47 1139,23 1150,95 1173,00 1195,91 1219,67 1244,47 1270,24 1297,06
850 1064,76 1076,79 1105,96 1118,09 1130,28 1142,42 1154,53 1176,68 1199,74 1223,71 1248,62 1274,62 1301,57 1329,61
900 1077,41 1106,86 1119,47 1132,07 1144,66 1157,23 1179,55 1202,68 1226,76 1251,88 1277,90 1305,04 1333,21 1362,49
950 1106,93 1119,94 1132,97 1146,08 1159,08 1181,42 1204,71 1228,83 1254,02 1280,13 1307,35 1335,67 1365,06 1395,64
1000 1119,54 1133,05 1146,51 1160,00 1182,42 1205,69 1229,88 1255,02 1281,28 1308,49 1336,81 1366,31 1396,95 1428,77

Fusibili di ricambio

Articolo normalmente disponibile a magazzino
Descrizione Euro
fusibile manuale termo-meccanico 16,39
ONE T fusibile per servomotore elettronico RFT 66,56
Z-BAT fusibile per servomootore elettronico BELIMO 66,56

SERRANDE TAGLIAFUOCO: la corretta installazione della serranda

Per garantire le prestazioni e il rispetto della norma vigente sulle serrande tagliafuoco, è necessario seguire il corretto metodo di installazione.
L’installazione della serranda tagliafuoco in una parete o un solaio, deve seguire le prescrizioni per la corretta posa, come riportato nel manuale allegato ad ogni serranda o anche presente nella scheda tecnica del prodotto scaricabile dal ns. sito www.ecoclima.com.

Il tema della corretta installazione e tamponatura è un’attività delicata e spesso non del tutto alla portata di ogni installatore.
Ecoclima grazie alla collaborazione con Rf-t propone un'ampia gamma di serrande tagliafuoco rettangolari e circolari tutte marcate CE, provviste dell’omologazione DIBt Deutsche Institut für Bautechnik, con un sistema di installazione e tamponatura basato sul metodo WEICHSCHOTT, rapido e adatto anche per aperture di grandi dimensioni.

Il sistema di tamponatura è composto dai pannelli rivestiti antifuoco, dal sigillante a base acrilica e dalla vernice endotermica antifuoco.
I pannelli CFS-CT B proteggono dal fuoco gli attraversamenti di aperture (anche grandi) con spessore minimo 100 mm sia in parete che a solaio, sono preverniciati di colore bianco, facili da tagliare e non espongono a nessun rischio da fibra minerale.
Le dimensioni dei pannelli sono (LxPxH) 1000x600x50 mm e la densità approssimativa è di 140 Kg/mc.
Il sigillante antifuoco a base acrilica CFS-S ACR C, viene utilizzato in combinazione con il pannello rivestito antifuoco, per la tamponatura di piccole aperture grazie anche alla facilità di applicazione e distribuzione del prodotto.
La vernice antifuoco CFS-S ACR PW, viene utilizzata in combinazione con il pannello rivestito antifuoco, per la tamponatura di medie e grandi aperture, è facile da applicare e distribuire ed efficace anche con un solo strato di prodotto.

Maggiori informazioni sono disponibili nella sezione ANTINCENDIO del catalogo >>

Richiesta informazioni per prodotto

CU2

Dati
Messaggio
