Descrizione

Diffusori su pannello quadro a getto elicoidale ad alta induzione con alette deflettrici fisse.

Caratteristiche

Materiale: lamiera d'acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: fissaggio tramite viti laterali posizionate sul collo diffusore.

Impiego

Diffusore adatto ad installazione compresa
tra i 2,5 e i 4 m di altezza.

Modelli

- EDRFQ diffusori a geometria fissa.
- *** EDRFQ 595x595 .....

Accessori

- *** plenum zincato;
- *** plenum isolato;
- *** raccordo con equalizzatore;
- *** serranda su plenum.

Note

Cono di uscita a spigolo vivo.

Dati e listino
Documentazione
Prodotti consigliati
Richiesta informazioni

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

modello	sezione efficace	Vk	2	3	4	5	6	7	8	9	10
modello	m²	Vk	2	3	4	5	6	7	8	9	10
125		m^₃/h	66	98	131	164	197	229	262	295	328
		Pa (con equalizzatore)	28	60	103	158	224	300	387	485	592
		Pa (senza equalizzatore)	7	16	27	41	58	78	101	126	154
		L(m)	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
160		m^₃/h	105	158	211	264	316	369	422	475	527
		Pa (con equalizzatore)	22	47	81	123	175	234	302	378	462
		Pa (senza equalizzatore)	8	16	28	43	61	82	106	132	162
		L(m)	0,3	0,5	0,6	0,8	0,9	1,1	1,3	1,4	1,5
200		m^₃/h	162	243	324	405	486	567	648	728	809
		Pa (con equalizzatore)	17	37	64	98	139	187	241	301	368
		Pa (senza equalizzatore)	7	15	26	40	57	77	99	124	151
		L(m)	0,4	0,6	0,8	1	1,2	1,4	1,6	1,8	2
250		m^₃/h	248	372	497	621	745	869	993	1117	1241
		Pa (con equalizzatore)	14	30	51	78	111	148	191	240	293
		Pa (senza equalizzatore)	7	15	26	40	56	76	98	122	149
		L(m)	0,4	0,7	0,9	1,1	1,3	1,6	1,8	2	2,2
315		m^₃/h	386	579	773	966	1159	1352	1545	1738	1931
		Pa (con equalizzatore)	11	23	40	62	87	117	151	189	231
		Pa (senza equalizzatore)	7	14	25	38	53	71	92	115	141
		L(m)	0,6	0,9	1,3	1,6	1,9	2,2	2,5	2,8	3,1
400		m^₃/h	610	914	1219	1524	1829	2134	2438	2743	3048
		Pa (con equalizzatore)	8	18	31	48	68	91	118	147	180
		Pa (senza equalizzatore)	7	15	26	39	56	75	97	121	148
		L(m)	0,8	1,2	1,7	2,1	2,5	2,9	3,3	3,8	4,2
indice di rumorosità		dB(A)

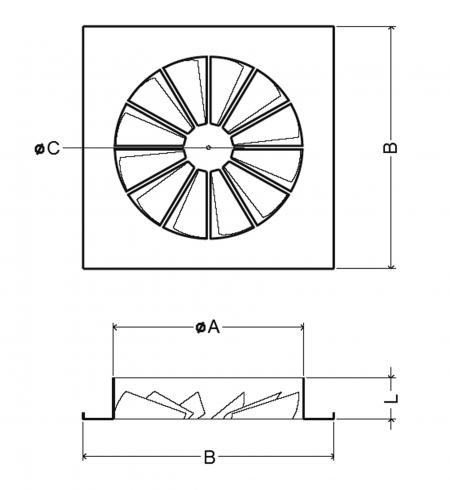

Dimensioni

tulle le misure sono
espresse in mm

modello	diametro A	lato B	diametro C	L
125	122	171	28	55
160	157	214	50	55
200	197	264	50	55
250	247	326	65	55
315	312	404	87	55
400	397	500	87	55

Listino prezzi

modello	diffusore EDRFQ	EDRFQ su pannello 595x595	raccordo con equalizzatore	PLENUM	PLENUM isolato	serranda su PLENUM
	euro	euro	euro	euro	euro	euro
125	36,39	98,83	46,99	75,44	96,03	a.r.
160	44,20	106,64	48,89	83,62	106,52	a.r.
200	57,41	119,84	63,47	92,69	118,24	a.r.
250	69,16	132,33	77,23	116,94	146,18	a.r.
315	85,52	147,91	88,99	135,19	168,32	a.r.
400	119,25	181,70	108,34	171,51	213,51	a.r.
