EDRG-T , Serrande circolari a tenuta in acciaio zincato

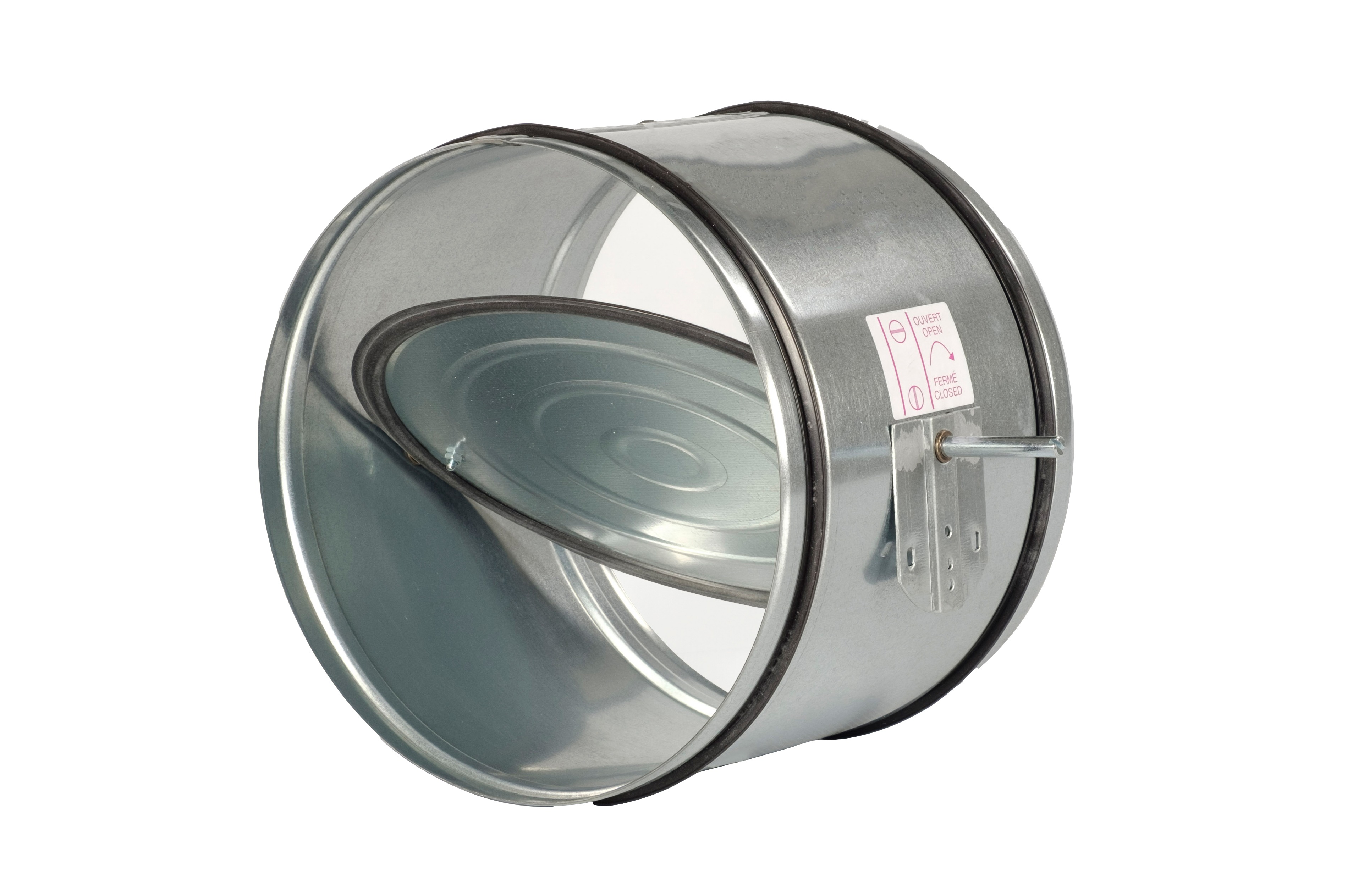

EDRG-T Serrande circolari a tenuta in acciaio zincato
Descizione
Serrande circolari in acciaio zincato con guarnizione siliconica di tenuta sulla pala.
Impiego
Le serrande di tenuta sono utilizzate negli impianti di ventilazione e condizionamento per il bilanciamento dei circuiti.
Caratteristiche
Cassa in lamiera d’acciaio zincata, (spessore e lunghezza vedi tabella illustrativa), pala in lamiera d’acciaio zincata (spessore vedi tabella illustrativa), perni di comando ø8 mm oppure ø12 mm (vedi tabella illustrativa), boccole in bronzo se ø8 e nylon se ø12, guarnizione siliconica sulla pala.
Prove del rumore autogenerato eseguite secondo la normativa EN ISO 3741. Prova di tenuta secondo normativa EN 1751.
A richiesta
Versione in AISI 304-316L;
Versione con boccole in bronzo e supporto termoisolato per alta temperatura fino a 180°C.
Accessori
Flange;
Comando manuale R9 per perno ø8 mm;
Comando manuale R11/R12 per perno ø12 mm;
Servomotore elettrico Belimo.
Listino e Dimensioni EDRG-T
| Ø E | S | Ø perno | C profondità cassa | L sporgenza perno | |
| MODELLO EDRG-T | Spessore lamiera acciaio zincato | mm | mm | mm | € |
| 100 | 8/10 | 8 | 200 | 60 | 52,32 |
| 125 | 8/10 | 8 | 200 | 60 | 56,98 |
| 150 | 8/10 | 8 | 200 | 60 | 62,22 |
| 160 | 8/10 | 8 | 200 | 60 | 64,72 |
| 180 | 8/10 | 8 | 200 | 60 | 69,95 |
| 200 | 8/10 | 8 | 200 | 60 | 75,21 |
| 250 | 8/10 | 8 | 200 | 60 | 81,69 |
| 280 | 8/10 | 8 | 200 | 60 | a.r. |
| 300 | 10/10 | 12 | 300 | 100 | 91,89 |
| 315 | 10/10 | 12 | 300 | 100 | 101,33 |
| 355 | 10/10 | 12 | 300 | 100 | 131,36 |
| 400 | 12/10 | 12 | 400 | 100 | 164,21 |
Supporto termoisolato
| Descrizione | € |
| Supporto termoisolato per EDRG-T in lamiera ZINCATA | 267,47 |
| Supporto termoisolato per EDRG-T in acciaio INOX 304 | a.r. |
| Supporto termoisolato per EDRG-T in acciaio INOX 316L | a.r. |
Comando manuale
Servomotori consigliati
| Servomotori SENZA RITORNO A MOLLA | ||
| LM..A | ||
| Coppia | 5 Nm | |
| Morsetto universale per dimensione perno (mm): | 6-20 | |
| Per serrande fino a: | 1 m2 | |
| ON/OFF 3-PUNTI |
AC /DC 24 V | LM24A |
| AC /DC 24 V con contatto ausiliario | LM24A-S | |
| AC 230 V | LM230A | |
| AC 230 V con contatto ausiliario | LM230A-S | |
|
MODULANTE Comando 0...10V |
AC /DC 24 V | LM24A-SR |
| AC /DC 24 V con contatto ausiliario | ||
| AC 230 V | LM230ASR | |
| Servomotori CON RITORNO A MOLLA fino al modello EDRG-T 280 | Servomotori CON RITORNO A MOLLA dal modello EDRG-T 300 fino al modello EDRG-T 400 | ||
| LF | NF | ||
| Coppia | 4 Nm | 10 Nm | |
| Morsetto universale per dimensione perno (mm): | 8-16 | 10-22 | |
| Per serrande fino a: | 0,8 m2 | 2 m2 | |
| ON/OFF 3-PUNTI |
AC /DC 24 V | LF24 | NF24A |
| AC /DC 24 V con contatto ausiliario | LF24-S | NF24A-S2 | |
| AC 230 V | LF230 | NFA | |
| AC 230 V con contatto ausiliario | LF230-S | NFA-S2 | |
|
MODULANTE Comando 0...10V |
AC /DC 24 V | LF24-SR | NF24A-SR |
| AC /DC 24 V con contatto ausiliario | NF24A-SR-S2 | ||
| AC 230 V | |||
