EVCES2 Barriere a lama d'aria

Consiglia questo prodotto
Home Catalogo generale Ventilatori Lame D Aria Evces2 Barriere A Lama D Aria
Registrati subito

Descrizione

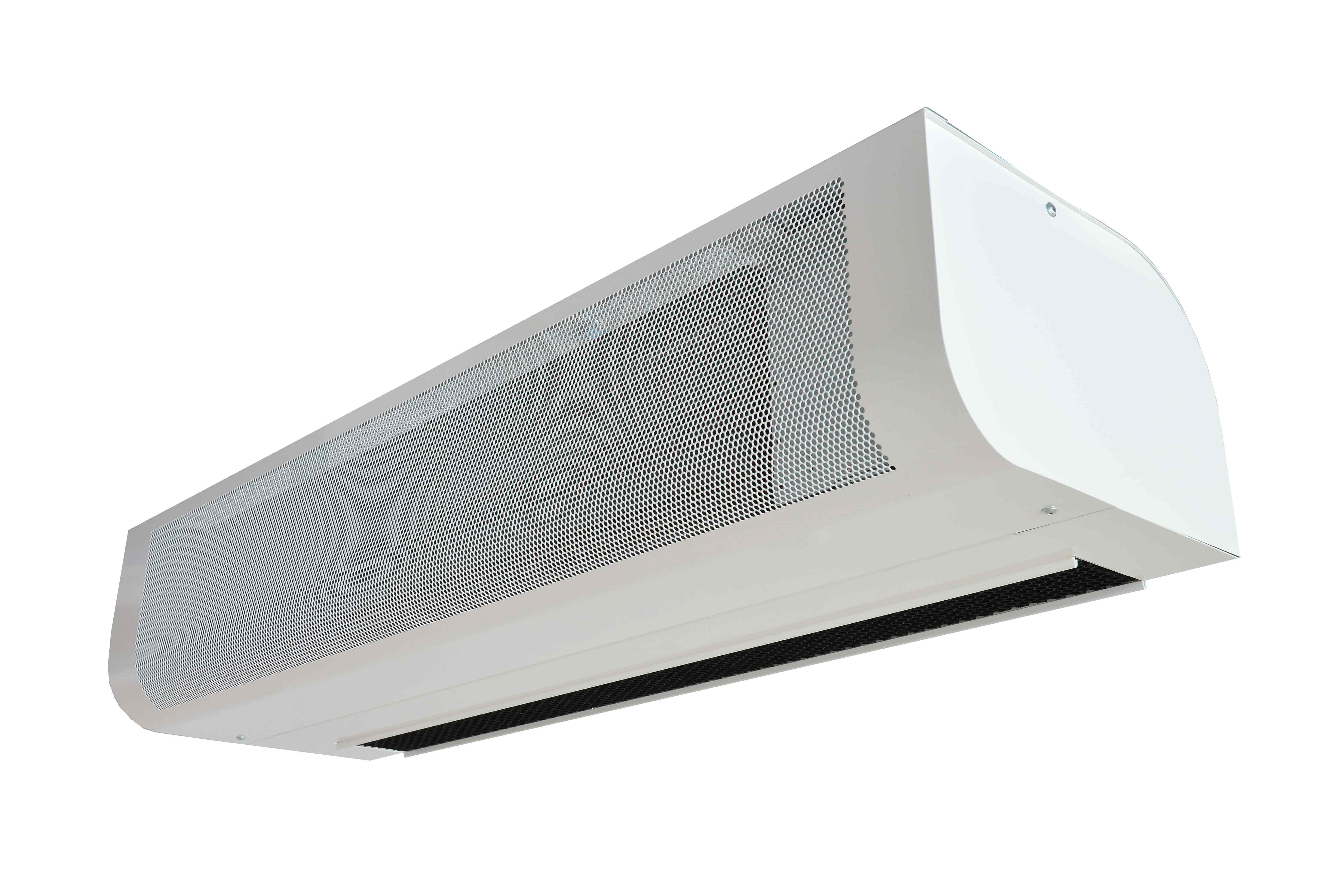

Barriere a lama d'aria per montaggio a vista.

Caratteristiche

Struttura in acciaio verniciato bianco RAL 9016.
Lama d'aria a 3 velocità.

Impiego

Per ridurre l'entrata di aria calda/fredda dall'esterno su porte di altezza 3,2 - 4 m in ambienti tipo bar, ristoranti e negozi.

Versioni

- lunghezza 1,2 / 1,6 / 2,1 / 2,5 m
- senza riscaldamento
- con batteria elettrica
- con batteria ad acqua.

Dimensioni

Tutte le dimensioni sono espresse in mm


modello A B C D E F G H I
EVCES2 B 100 913 1190 377 252 51 111 90 211 67
EVCES2 C 100 913 1190 377 252 51 111 90 211 67
EVCES2 B 150 1321 1600 377 252 51 111 90 211 67
EVCES2 C 150 1321 1600 377 252 51 111 90 211 67
EVCES2 B 200 1822 2100 377 252 51 111 90 211 67
EVCES2 C 200 1822 2100 377 252 51 111 90 211 67
EVCES2 B 250 2232 2510 377 252 51 111 90 211 67
EVCES2 C 250 2232 2510 377 252 51 111 90 211 67

Dati di funzionamento e listino - altezza massima di installazione 3,2 mt

Modello Portata m³/h Alimentazione Consumo A Lunghezza Riscaldamento Potenza Aumento di temperatura Euro
Velocità 3 Velocità 2 Velocità 1 motore batteria elettrica mm kW °C
EVCES2-B-100-S0AC 1500 1000 650 230V-1F-50Hz 0,6 1190 Senza - - 1704,69
EVCES2-B-150-S0AC 2250 1650 1200 230V-1F-50Hz 0,9 1600 Senza - - 2063,73
EVCES2-B-200-S0AC 3300 2500 1900 230V-1F-50Hz 1,4 2100 Senza - - 2332,25
EVCES2-B-250-S0AC 3800 3000 2200 230V-1F-50Hz 2,0 2510 Senza - - 2914,56
EVCES2-B-100-E1AC 1500 1000 650 400V-3F-50Hz 0,6 13,8 1190 Elettrico 3,2 / 6,3 13,2 2047,13
EVCES2-B-150-E1AC 2250 1650 1200 400V-3F-50Hz 0,9 20,4 1600 Elettrico 5,0 / 10,0 13,3 2765,21
EVCES2-B-200-E1AC 3300 2500 1900 400V-3F-50Hz 1,4 23,3 2100 Elettrico 6,3 / 12,6 12,0 3077,49
EVCES2-B-250-E1AC 3800 3000 2200 400V-3F-50Hz 2,0 25,9 2510 Elettrico 8,2 / 16,3 13,1 3754,83
EVCES2-B-100-E0AC 1500 1000 650 400V-3F-50Hz 0,6 13,1 1190 Elettrico 3,2 / 4,7 9,3 1944,55
EVCES2-B-150-E0AC 2250 1650 1200 400V-3F-50Hz 0,9 10,7 1600 Elettrico 3,8 / 7,5 9,9 2626,42
EVCES2-B-200-E0AC 3300 2500 1900 400V-3F-50Hz 1,4 13 2100 Elettrico 4,8 / 9,5 8,6 2922,10
EVCES2-B-250-E0AC 3800 3000 2200 400V-3F-50Hz 2,0 17,4 2510 Elettrico 6,9 / 12,2 9,6 3564,75
EVCES2-B-100-V2AC 1500 1000 650 230V-1F-50Hz 0,6 1190 Acqua 16,9 33,7 2223,63
EVCES2-B-150-V2AC 2250 1650 1200 230V-1F-50Hz 0,9 1600 Acqua 24,7 32,9 2707,89
EVCES2-B-200-V2AC 3300 2500 1900 230V-1F-50Hz 1,4 2100 Acqua 35,7 32,5 3088,05
EVCES2-B-250-V2AC 3800 3000 2200 230V-1F-50Hz 2,0 2510 Acqua 43,3 34,2 3766,90

Pressione sonora


Modello Pressione sonora a 3 mt - dB(A) Peso kg
Velocità 3 Velocità 2 Velocità 1
EVCES2-B-100-S0AC 53,8 48,9 43,3 24,8
EVCES2-B-150-S0AC 55,1 50,5 44,3 31,3
EVCES2-B-200-S0AC 56,8 48,6 41,9 38,3
EVCES2-B-250-S0AC 58,6 50,5 46,3 45,1
EVCES2-B-100-E1AC 53,8 48,9 43,3 25,5
EVCES2-B-150-E1AC 55,1 50,5 44,3 32,6
EVCES2-B-200-E1AC 56,8 48,6 41,9 39,8
EVCES2-B-250-E1AC 58,6 50,5 46,3 46,9
EVCES2-B-100-E0AC 53,8 48,9 43,3 25,5
EVCES2-B-150-E0AC 55,1 50,5 44,3 32,6
EVCES2-B-200-E0AC 56,8 48,6 41,9 39,8
EVCES2-B-250-E0AC 58,6 51,2 46,3 46,9
EVCES2-B-100-V2AC 53,8 48,9 43,3 26,1
EVCES2-B-150-V2AC 55,1 50,5 44,3 32,9
EVCES2-B-200-V2AC 56,8 48,6 41,9 40,1
EVCES2-B-250-V2AC 58,6 50,5 46,3 47,4

Dati di funzionamento e listino - altezza massima di installazione 4 mt

Modello Portata mc/h Alimentazione Consumo A Lunghezza Riscaldamento Potenza Aumento di temperatura Euro
Velocità 3 Velocità 2 Velocità 1 motore batteria elettrica mm kW °C
EVCES2-C-100-S0AC 2300 1750 1300 230V-1F-50Hz 1,5 - 1190 Senza - - 2315,66
EVCES2-C-150-S0AC 3200 2400 1600 230V-1F-50Hz 1,9 - 1600 Senza - - 3398,81
EVCES2-C-200-S0AC 4500 3500 2500 230V-1F-50Hz 3,3 - 2100 Senza - - 3866,47
EVCES2-C-250-S0AC 5700 4600 3500 230V-1F-50Hz 4,4 - 2510 Senza - - 4717,30
EVCES2-C-100-E1AC 2300 1750 1300 400V-3F-50Hz 1,5 13,6 1190 Elettrico 4,7 / 9,5 12,3 2633,97
EVCES2-C-150-E1AC 3200 2400 1600 400V-3F-50Hz 1,9 21,7 1600 Elettrico 7,5 / 15 14,0 3940,39
EVCES2-C-200-E1AC 4500 3500 2500 400V-3F-50Hz 3,3 27,5 2100 Elettrico 9,5 / 19 12,6 4650,93
EVCES2-C-250-E1AC 5700 4600 3500 400V-3F-50Hz 4,4 34,6 2510 Elettrico 12,2 / 24,5 12,8 5673,74
EVCES2-C-100-V2AC 2300 1750 1300 230V-1F-50Hz 1,5 - 1190 Acqua 22,4 29,2 2876,85
EVCES2-C-150-V2AC 3200 2400 1600 230V-1F-50Hz 1,9 - 1600 Acqua 31,8 29,8 3949,44
EVCES2-C-200-V2AC 4500 3500 2500 230V-1F-50Hz 3,3 - 2100 Acqua 44,4 29,6 4604,16
EVCES2-C-250-V2AC 5700 4600 3500 230V-1F-50Hz 4,4 - 2510 Acqua 53,7 28,3 4107,84

Pressione sonora


Modello Pressione sonora a 3 mt - dB(A) Peso kg
Velocità 3 Velocità 2 Velocità 1
EVCES2-C-100-S0AC 64,5 59,5 53,5 26,3
EVCES2-C-150-S0AC 65 60 54 35,7
EVCES2-C-200-S0AC 64 59 53 45,8
EVCES2-C-250-S0AC 64,2 59,2 53,2 53,1
EVCES2-C-100-E1AC 64,5 59,5 53,5 27,3
EVCES2-C-150-E1AC 65 60 54 37,4
EVCES2-C-200-E1AC 64 59 53 47,7
EVCES2-C-250-E1AC 64,2 59,2 53,2 55,8
EVCES2-C-100-V2AC 64,5 59,5 53,5 27,6
EVCES2-C-150-V2AC 65 60 54 39,3
EVCES2-C-200-V2AC 64 59 53 47,6
EVCES2-C-250-V2AC 64,2 59,2 53,2 55,3

Pannelli di comando (obbligatorio)

Modello Descrizione Euro
ERGJ-EVCES2-BA-S Sistema di controllo manuale BASIC per modelli senza riscaldamento a.r.
ERGJ-EVCES2-BA-E Sistema di controllo manuale BASIC per modelli con riscaldamento elettrico a.r.
ERGJ-EVCES2-BA-V Sistema di controllo manuale BASIC per modelli con riscaldamento ad acqua a.r.
ERGJ-EVCES2-CO-S-MA Sistema di controllo manuale COMFORT MASTER per modelli senza riscaldamento a.r.
ERGJ-EVCES2-CO-E-MA Sistema di controllo manuale COMFORT MASTER per modelli con riscaldamento elettrico a.r.
ERGJ-EVCES2-CO-V-MA Sistema di controllo manuale COMFORT MASTER per modelli con riscaldamento ad acqua a.r.
ERGJ-EVCES2-CO-S-SL Sistema di controllo manuale COMFORT SLAVE per modelli senza riscaldamento a.r.
ERGJ-EVCES2-CO-E-SL Sistema di controllo manuale COMFORT SLAVE per modelli con riscaldamento elettrico a.r.
ERGJ-EVCES2-CO-V-SL Sistema di controllo manuale COMFORT SLAVE per modelli con riscaldamento ad acqua a.r.

Accessori opzionali

Modello Descrizione Euro
EDS Interruttore apertura porta (comando per versione BASIC) 176,50
EDK-1 Interruttore apertura porta (comando per versione COMFORT) 37,71
ETER-P Termostato ambiente da parete 82,97
ESH-TM 848 Timer digitale da quadro (giornaliero-settimanale) a.r.
EV135-3/4B Valvola a 3 vie con capillare 807,29
EZV3 Valvola a 3 vie motorizzata ON/OFF 430,83
EVCE-RAL Verniciatura RAL a richiesta 1307,93

EVCF

Barriere a lama d'aria
Richiesta informazioni per prodotto
