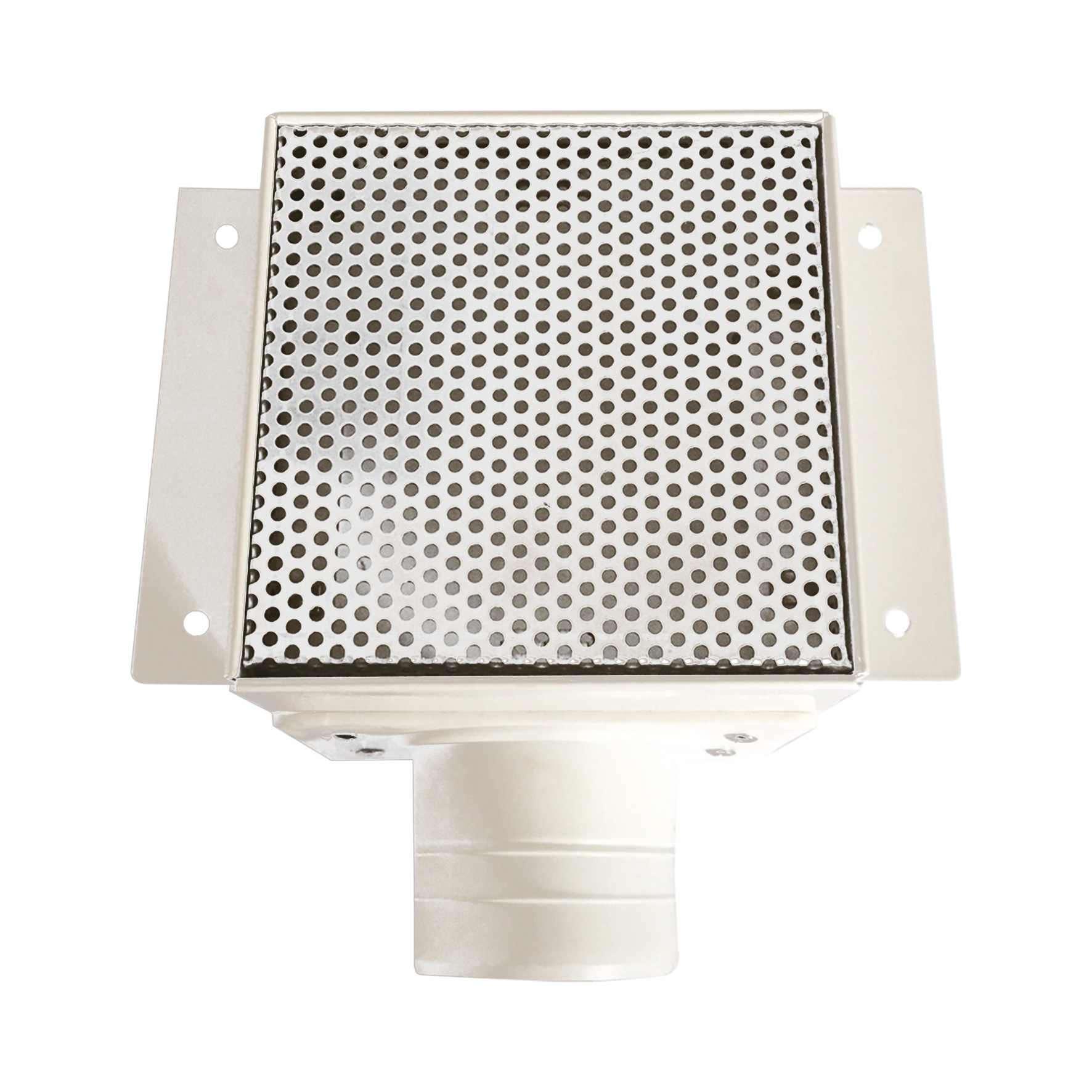

Griglia forellinata completa di plenum per installazione a scomparsa in pareti di cartongesso.
La griglia è disponibile con 1, 2 o 3 attacchi:
- EGFLC con attacchi laterali
- EGFPC con attacchi posteriori
Le dimensioni del plenum con gli attacchi posteriori sono le stesse del plenum con gli attacchi laterali.
Robusto plenum in acciaio verniciato bianco RAL 9016.
Griglia forellinata in alluminio verniciato bianco estraibile con accoppiamento magnetico, per facile ispezione e igienizzazione.
Attacchi in materiale plastico per HTPE PLUS 63 (diametro 63 mm interno e 75 mm esterno).
EGFLC EGFPC 1212 | filtro EAFI 1212 | |
portata m3/h | Pa | Pa |
10 | 10 | 6 |
15 | 10 | 8 |
20 | 10 | 10 |
25 | 12 | 12 |
30 | 15 | 15 |
35 | 19 | 18 |
40 | 25 | 21 |
45 | 35 | 25 |
EGFLC EGFPC 312 | filtro EAFI 312 | |
portata m³/h | Pa | Pa |
40 | 10 | 8 |
45 | 10 | 9 |
50 | 10 | 10 |
55 | 10 | 11 |
60 | 11 | 12 |
65 | 12 | 13 |
70 | 13,5 | 14 |
75 | 15 | 15 |
80 | 17 | 16 |
85 | 19 | 17 |
90 | 21 | 18 |
EGFLC EGFPC 412 | filtro EAFI 412 | |
portata m³/h | Pa | Pa |
60 | 6 | 8 |
70 | 7 | 10 |
80 | 8 | 12 |
90 | 9 | 14 |
100 | 10 | 16 |
120 | 13 | 17 |
140 | 16 | 18 |

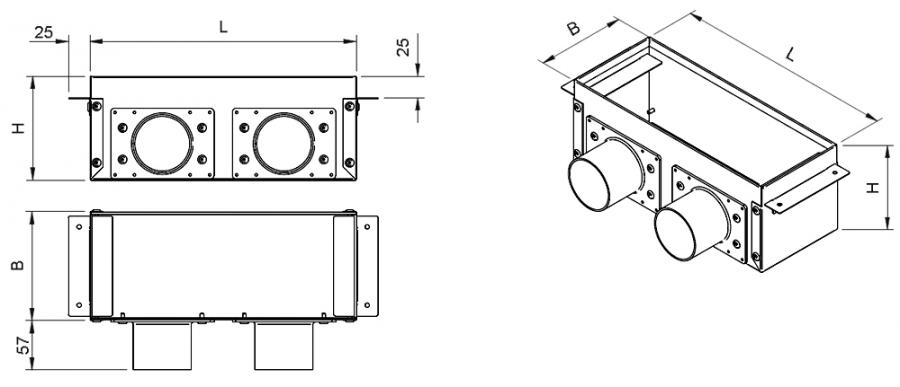

dimensioni in mm
