CLIMABOX Plenum universale per macchine canalizzate / Compatibile con sistemi OPAL

Descrizione:

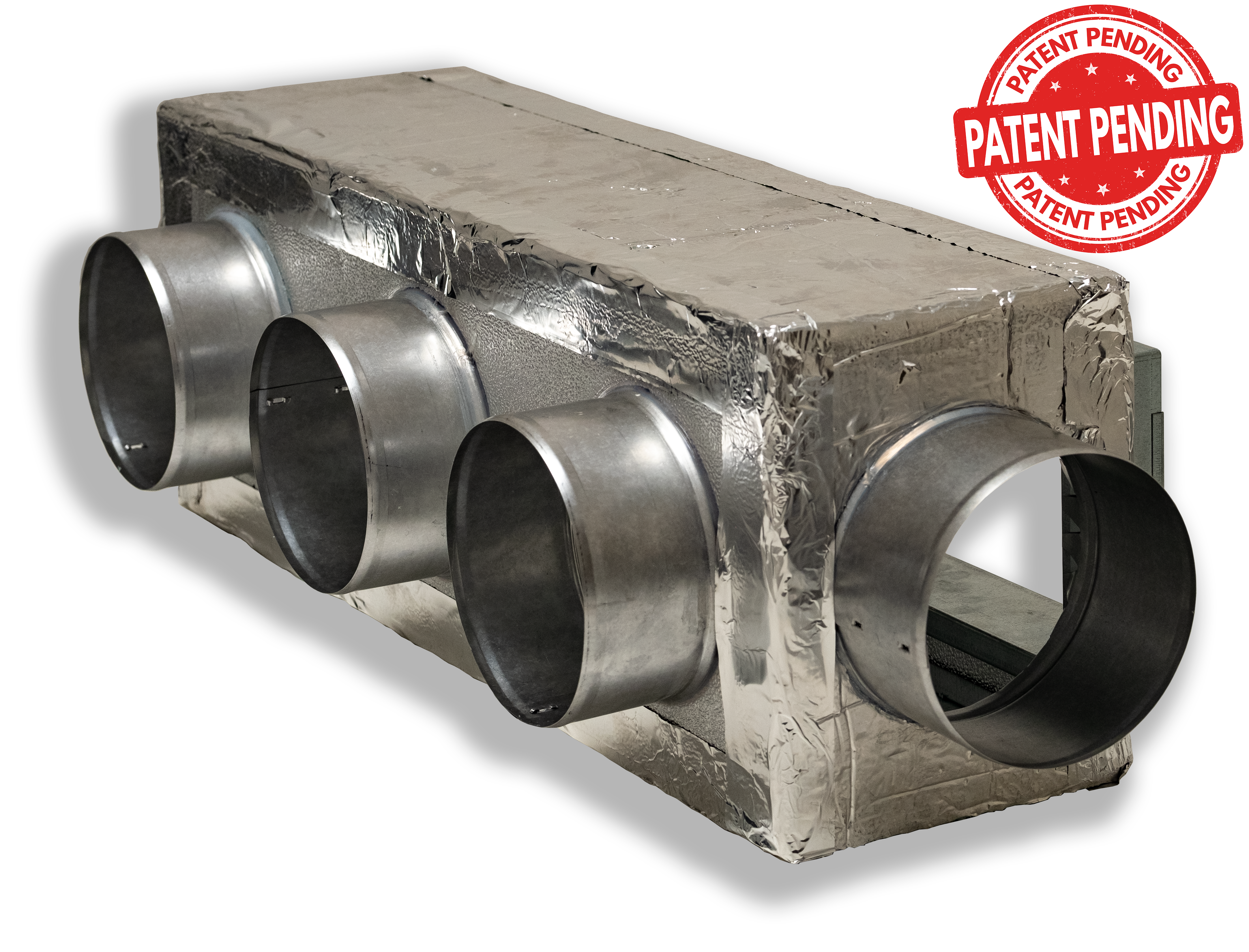

Plenum universale componibile brevettato per macchine canalizzate, installabile in mandata nella maggior parte delle macchine in commercio.
ClimaBox è composto da un kit di montaggio comprensivo di un box in lamiera zincata isolata con 2 fori pre-tranciati laterali lato corto, due pannelli preisolati, una flangia regolabile in altezza e lunghezza e 3, 4 , 5 o 6 collari per tubo flessibile. ClimaBox è disponibile in sei diverse taglie per soddisfare il maggior numero possibile di varianti presenti sul mercato.
Compatibile con sistemi OPAL.

Caratteristiche:

Materiale:
-Struttura in acciaio zincato, isolato con polietilene con un foro pre-tranciato diametro 150 mm maschio su un lato corto e un foro pre-tranciato diametro 150 mm femmina sull'altro lato corto.
-Due pannelli pre-isolati (frontale e posteriore)
-3, 4 , 5 o 6 collari per tubo flessibile
-Flangia BREVETTATA estensibile sia in altezza che in lunghezza in acciaio zincato.

Video tutorial istruzioni di montaggio:

Versioni:

Le versioni disponibili sono:
-CLIMABOX 1 Plenum con 3 attacchi, 3 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia piccola regolabile.

-CLIMABOX 2 Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia piccola regolabile.

-CLIMABOX 3 Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia media regolabile.

-CLIMABOX 4 Plenum con 4 attacchi, 4 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia grande regolabile.

-CLIMABOX 5 Plenum con 5 attacchi, 5 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia media regolabile.

-CLIMABOX 6 Plenum con 6 attacchi, 6 collari per canali diametro 150 mm maschio / femmina, due pannelli pre-isolati e una flangia grande regolabile.

Impiego:

Installazione su macchine canalizzate per il condizionamento e il riscaldamento dell’aria.

Accessori:

Collare per by-pass laterale del box diametro 150 mm maschio / femmina.

Dimensioni e prezzi:

Tutte le misure sono espresse in mm

Modelli Dimensioni BOX Estensione della flangia Numero attacchi regolabili Ø 150 mm Euro
A B C D E F lunghezza G altezza H
Flangia Estensione Estensione maschio o femmina
min max min max
CLIMABOX 1 710 250 240 275 350 Piccola 400 660 120 200 37 3 168,46
CLIMABOX 2 910 250 240 275 350 Piccola 400 760 120 200 37 4 199,54
CLIMABOX 3 910 250 240 275 350 Media 570 860 120 200 37 4 199,54
CLIMABOX 4 910 300 240 275 350 Media 570 860 145 250 37 4 224,40
CLIMABOX 5 1110 250 240 275 350 Grande 570 1050 120 200 37 5 231,75
CLIMABOX 6 1400 300 240 275 350 Extra Grande 740 1365 145 250 37 6 305,80
EACO PLUS Collare maschio / femmina diametro 150 mm (aggiuntivo per attacco laterale) 8,80
Collare maschio / femmina diametro 150 mm (aggiuntivo per attacco frontale) a.r.

Particolarità dei collari con diametro 150 mm:

Nella fornitura del CLIMABOX sono compresi dei collari diametro 150 mm che possono esser regolati dall'installatore sia come misura maschio che come misura femmina. Nel caso di collegamento diretto al tubo flessibile il collare dovrà essere ripiegato nei fori che rendono il diametro del collare più stretto, mentre nel caso di installazione delle serrande del sistema OPAL sarà necessario ripiegare il collare nei fori che rendono il diametro più largo.
