ESSO Silenziatori circolari senza ogiva

Descrizione

Silenziatori circolari in alluminio con isolamento in lana di vetro ad alta densità senza ogiva centrale.

Caratteristiche

Tubo interno in alluminio perforato.
Isolamento lana di vetro ad alta densità ininfiammabile secondo norma DIN 4102 ad alta densità con trattamento superficiale contro il rilascio di microfibre.
Spessore isolamento 25 o 50 mm.
Tubo esterno in alluminio ALUFLEX.

Perdite di carico

Pa/m: perdita di carico in Pa per metro.


Modello Portata aria m3/h
20 30 50 100 200 300 500 1000 2000 3000 5000
80 0,6 0,9 2,3 5,6 30 70           Pa/m
100 0,2 0,3 0,7 2,5 10 23 60
125     0,3 1 3,5 8 20 80
140       0,5 1,7 4 13 40
150       0,4 1,3 3 8 30
160       0,3 1 2,4 6,5 22 80
180         0,6 1,2 3,2 13 50
200         0,4 0,9 2,3 9 30 70
250           0,3 0,9 2,9 12 22 60
280             0,4 1,7 6 14 35
300             0,3 1,2 4 9 22
315             0,2 0,9 3,2 8 20
355               0,6 2,2 5 12

Attenuazione acustica

Silenziatore lunghezza 1000 mm spessore 25 mm.

Silenziatore lunghezza 1000 mm spessore 50 mm.

Silenziatore lunghezza 2000 mm spessore 25 mm.

Silenziatore lunghezza 2000 mm spessore 50 mm.

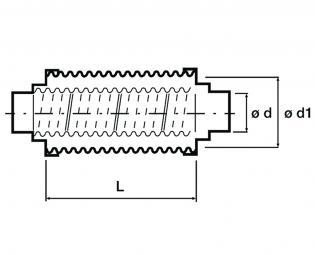

Dimensioni e Listino prezzi

tutte le dimensioni sono espresse in mm

Articolo normalmente disponibile a magazzino
spessore 25 lunghezza L spessore 50 lunghezza L
d d1 500 1000 2000 d d1 500 1000 2000
euro euro euro euro euro euro
80 125 43,92 61,22 95,04 80 180 65,13 88,60 137,07
100 150 52,00 72,57 114,35 100 200 71,69 99,59 155,50
125 180 61,85 84,57 134,30 125 224 81,91 113,85 177,71
140 200 62,23 88,86 143,76 140 250 87,47 121,29 188,95
150 200 66,39 94,79 153,61 150 250 92,90 128,99 200,43
160 200 69,55 98,95 158,28 160 250 94,79 130,38 204,72
180 224 81,03 113,97 182,51 180 280 104,51 146,79 231,36
200 250 87,22 124,07 199,93 200 300 114,61 160,17 252,81
250 300 105,52 151,71 244,36 250 355 118,64 167,36 277,93
280 355 107,66 153,86 250,79 280 400 121,67 182,26 305,45
300 355 109,18 155,63 262,28 300 400 124,20 188,32 314,53
315 355 112,46 158,78 269,09 315 400 127,10 191,09 320,09
355 400 116,50 176,33 298,25 355 450 139,60 212,30 357,45
