EDCC Diffusori circolari con piastra di fondo chiusa

Descrizione

Diffusori circolari da soffitto con piastra frontale chiusa.

Caratteristiche

Materiale: acciaio.

Finitura: verniciato bianco RAL 9010.

Installazione: a mezzo viti non apparenti.

Impiego

Grazie alla sua particolare costruzione è un diffusore molto versatile. Consigliato sia in mandata che in ripresa dell'aria. Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.

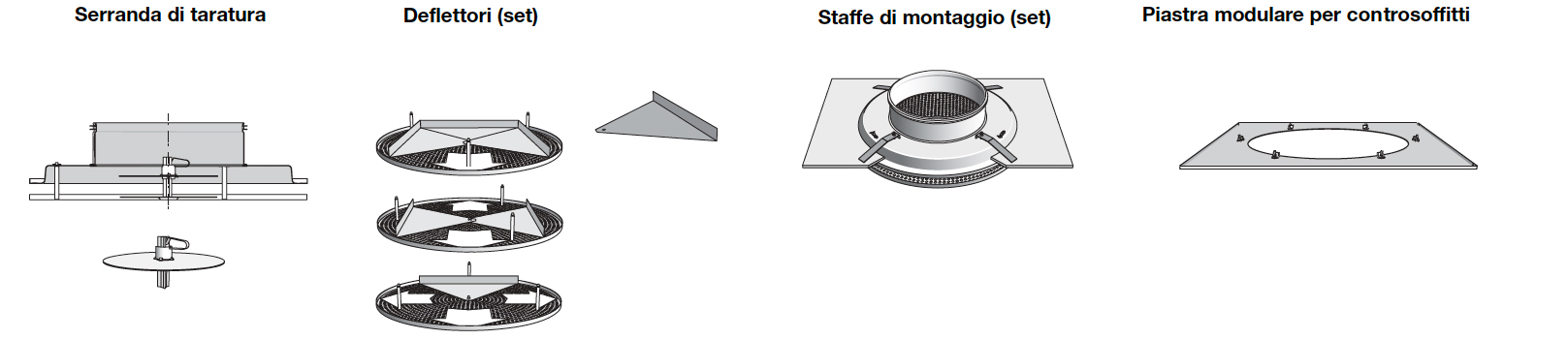

Accessori

EPZ-DC plenum zincato;
EPI-DC plenum isolato;
EDZ serranda di taratura;
EDDAZ deflettori direzionali;
EDDDZ staffa di montaggio;
EDLM-C piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.

Dimensioni

tutte le dimensioni sono espresse in mm

Modello	Ød	ØD	Ã˜U (dimensione del foro)	Sezione Efficace	Peso
Modello	mm	mm	mm	m²	Kg
125	125	240	200	0,011	0,8
160	160	300	260	0,016	1,2
200	200	360	320	0,023	1,7
250	250	460	420	0,030	2,2
315	315	540	500	0,037	3,2
400	400	540	500	0,037	3,4

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s
dB(A): indice di rumorosità

Modello	Vk	2,5	3	3,5	4	5	6	7
125	m³/h	99	119	139	158	198	238	277
	L(m)	1,8	2,3	2,5	2,8	3,4	4,1	4,6
	Pa	6	7	11	13	21	32	36
	dB(A)	<20	22	27	30	36	42	43
160	m³/h	144	173	202	230	288	346	403
	L(m)	2	2,6	2,8	3,3	4	4,7	5,5
	Pa	4	5	9	11	17	27	33
	dB(A)	<20	<20	<20	22	27	35	41
200	m³/h	207	248	290	331	414	497	580
	L(m)	2,3	2,8	3,3	3,7	4,4	5,3	6,1
	Pa	5	8	12	16	25	33	49
	dB(A)	<20	<20	23	27	33	39	47
250	m³/h	270	324	378	432	540	648	756
	L(m)	2,4	2,7	3,4	3,8	4,5	5,4	6,3
	Pa	5	8	10	13	21	30	47
	dB(A)	<20	22	26	29	37	42	48
315	m³/h	333	400	466	533	666	799	932
	L(m)	2,4	2,8	3,3	3,8	4,8	5,5	6,3
	Pa	5	9	13	17	25	35	47
	dB(A)	<20	<20	22	27	34	40	45
400	m³/h	333	400	466	533	666	799	932
	L(m)	2,1	2,4	2,7	3,1	3,9	4,5	5,3
	Pa	5	7	10	13	19	28	38
	dB(A)	<20	<20	<20	<20	25	32	37

Accessori

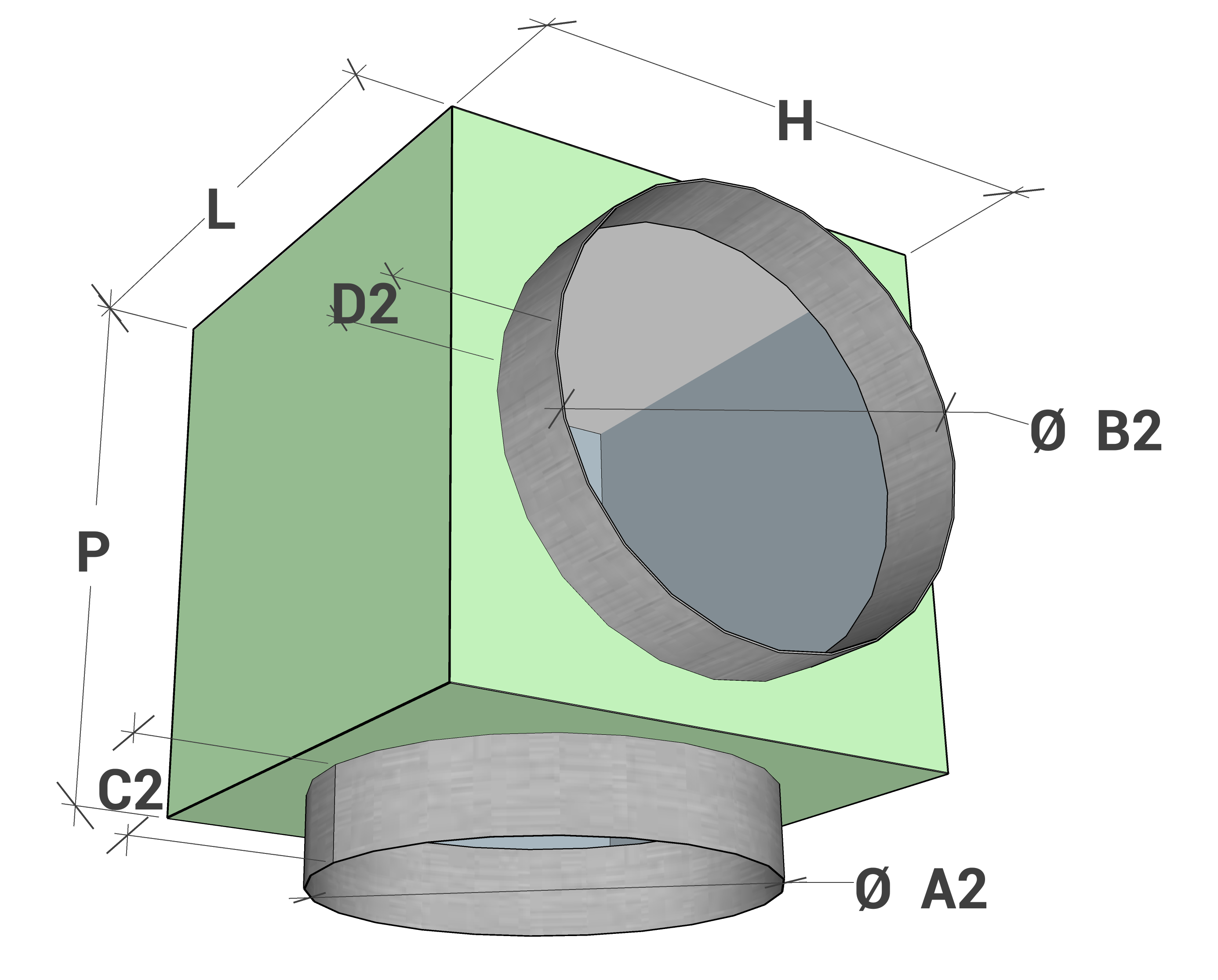

Plenum EPZ-DC EPI-DC

Tutte le misure sono espresse in mm.

Modello	L	H	P	Ã˜A2 Diffusore	Ã˜B2 Tubo Flessibile o Rigido	C2	D2
125	200	200	200	127	125	70	100
160	250	250	250	162	155	70	100
200	300	300	300	202	195	70	100
250	350	350	350	252	245	70	100
315	400	400	400	317	310	70	100
400	500	500	500	402	395	70	100

Listino prezzi

Modello	Diffusore	EDZ - Serranda di taratura	EDDAZ - Deflettori	EDDDZ - Staffe di montaggio	EDLM-C - Piastra per controsoffitti	EPZ-DC - Plenum Zincato	EPI-DC - Plenum Isolato
Modello	euro	euro	euro	euro	euro	euro	euro
125	185,14	45,34	42,19	50,44	187,71	56,76	83,93
160	182,67	61,30	44,21	50,44	187,71	63,14	85,27
200	223,41	65,13	52,64	50,44	187,71	71,86	96,61
250	290,06	72,80	57,78	52,83	187,71	95,57	123,97
315	314,74	83,65	82,54	52,83	187,71	107,56	139,61
400	334,49	94,51	84,38	52,83	187,71	142,45	183,34
