EDE1 - EDE1R Diffusori a getto elicoidale regolabile
Descrizione
EDE1 - Diffusori a getto elicoidale regolabile ad alta induzione su pannello quadro.
EDE1R - Diffusori a getto elicoidale regolabile ad alta induzione su pannello circolare.
Caratteristiche
Materiale: acciaio zincato.
Finitura:
- pannello verniciato bianco RAL 9016;
- deflettori in ABS nero.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).
Impiego
Accessori
- EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
- EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
- EPI-EDE plenum isolato con serranda e ponte di fissaggio;
- EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.
Esecuzioni speciali
Note
I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.
Dimensioni Diffusore
Modello EDE1 L x H (mm) 300 295x295 400 395x395 500 495x495 600 595x595 625 620x620 800 795x795
Dati di Funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
Modello Sezione Efficace Vk 2 3 4 5 6 3 terminali x max. 1.5 mm² m² 300 0,0081 m³/h 60 90 120 145 175 8 Pa 5 11 20 32 47 L(m) 0,9 1,3 1,7 2,2 2,9 400 0,0164 m³/h 120 175 235 295 355 12 Pa 5 11 20 32 47 L(m) 1,1 1,6 2,1 2,7 3,3 500 0,0354 m³/h 255 380 510 635 765 24 Pa 5 12 21 33 48 L(m) 1,6 2,4 3,1 3,9 4,8 600 0,0506 m³/h 365 545 730 910 1090 28 Pa 5 12 21 33 48 L(m) 1,9 2,8 3,7 4,7 5,6 625 0,0506 m³/h 365 545 730 910 1090 28 Pa 5 12 21 33 48 L(m) 1,9 2,8 3,7 4,7 5,6 800 0,0787 m³/h 565 850 1135 1415 1700 28 Pa 5 12 21 33 48 L(m) 2,4 3,6 4,8 5,9 7,2 Indice di Rumorosità dB(A) 20 25 30 35 40

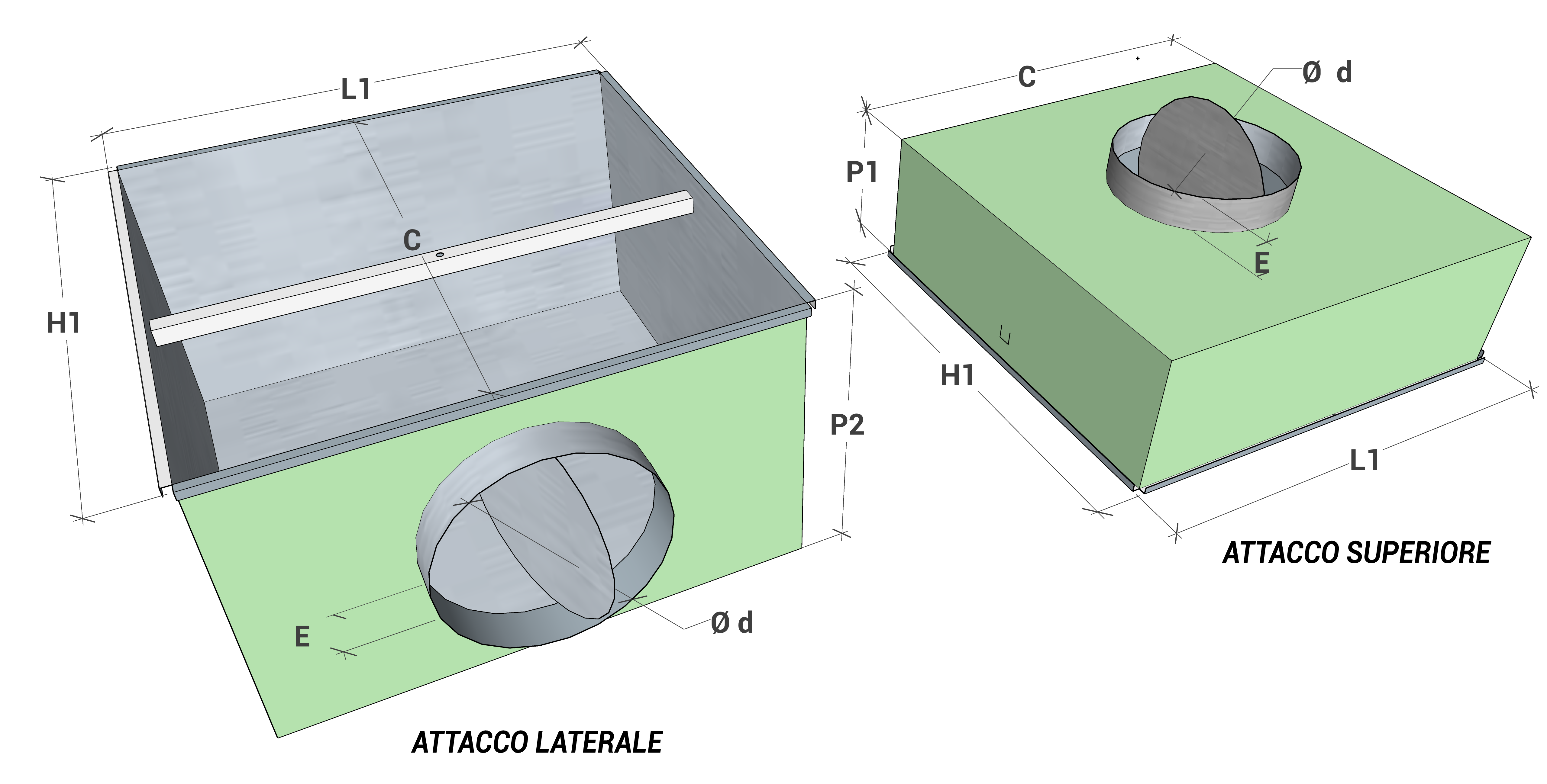

Dimensioni Plenum
Tutte le dimensioni sono espresse in mm
Plenum Tipologia di diffusore compatibile Dimensioni esterne L1 x H1 Ø d P1 P2 〼 C E 300 EDE1 300 292x292 146 200 250 260 50 EDE1 300/600 400 EDE1 400 392x392 198 200 300 360 50 EDE1 400/600 500 EDE1 500 492x492 198 200 300 460 50 EDE1 500/600 600 EDE1 600 592x592 248 200 350 560 50 EDE1 300/600 EDE1 400/600 EDE1 500/600 625 EDE1 625 617x617 248 200 350 585 50 800 EDE1 800 792x792 298 250 400 760 50
Listino Prezzi
prezzo EDE1R a richiesta
| Modello | 300 | 400 | 500 | 600 | 625 | 800 |
| euro | euro | euro | euro | euro | euro | |
| EDE1 | 41,62 | 46,99 | 68,48 | 71,77 | 116,48 | 188,52 |
Listino Prezzi Plenum con Stacco Laterale
Per plenum con stacco superiore, quotazione a richiesta
Per plenum EDE1R quotazione a richiesta
Modello Descrizione 300 400 500 600 625 800 euro euro euro euro euro euro EPZ-EDE Plenum zincato con serranda e ponte di fissaggio 76,51 91,25 106,02 124,93 156,25 209,28 EPZ-EDE-EQ Plenum zincato con serranda, ponte di fissaggio ed equalizzatore 88,69 104,49 125,32 155,56 188,76 258,93 EPI-EDE Plenum Isolato con serranda e ponte di fissaggio 90,23 110,52 130,16 153,14 194,91 262,39 EPI-EDE-EQ Plenum Isolato con serranda, ponte di fissaggio ed equalizzatore 102,87 124,59 150,18 184,96 225,69 312,04
