EDE2S Diffusori a getto elicoidale regolabile

Descrizione

Diffusore a getto elicoidale regolabile ad alta induzione su pannello quadro.

Caratteristiche

Materiale: acciaio zincato.

Finitura:

pannello verniciato bianco RAL 9016;
deflettori in ABS nero.

Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).

Impiego

Diffusore ad effetto elicoidale, idoneo ad essere installato in ambienti di altezza compresa tra 2,6 e i 4,1 m sia in riscaldamento che in condizionamento.

Accessori

EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
EPI-EDE plenum isolato con serranda e ponte di fissaggio;
EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.

Esecuzioni speciali

Colore del pannello a richiesta.

Note

I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.

Dimensioni Diffusore

Modello EDE2S	L x H (mm)
600	595x595

Dati di Funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Modello	Sezione Efficace	Vk	2	3	4	5	6	3 terminali x max. 1.5 mm²
	m²
600	0,0431	m³/h	310	465	620	775	930	24
		Pa	3	7	14	24	38
		L(m)	1,8	2,6	3,5	4,4	5,3
Indice di Rumorosità		dB(A)	20	25	30	35	40

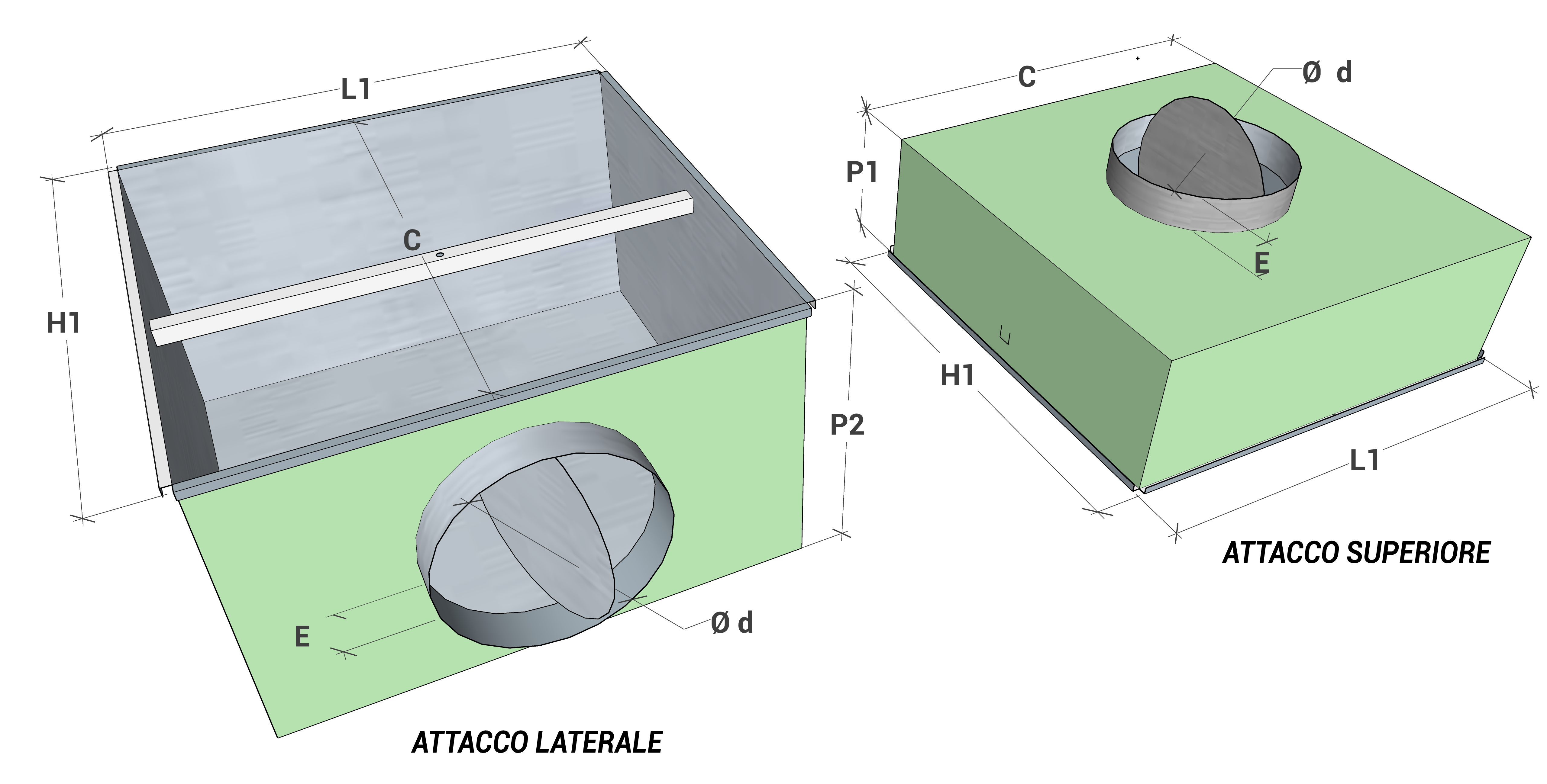

Dimensioni Plenum

tutte le dimensioni sono espresse in mm

Modello	Dimensioni esterne L1 x H1	Ø d	P1	P2	〼 C	E
600	592x592	248	200	350	560	50

Listino Prezzi

Modello	600
	euro
EDE2S	126,81

Listino Prezzi Plenum con Stacco Laterale

Per plenum con stacco superiore, quotazione a richiesta

Modello	Descrizione	600
		euro
EPZ-EDE	Plenum zincato con serranda e ponte di fissaggio	124,93
EPZ-EDE-EQ	Plenum zincato con serranda, ponte di fissaggio ed equalizzatore	155,56
EPI-EDE	Plenum Isolato con serranda e ponte di fissaggio	153,14
EPI-EDE-EQ	Plenum Isolato con serranda, ponte di fissaggio ed equalizzatore	184,96
