EDQMC Diffusori multi-ugello a geometria circolare
Descrizione
Diffusori multi-ugello ad alta induzione muniti di ugelli deflettori orientabili a 360°.
Caratteristiche
Materiale: acciaio zincato.
Ugelli: ABS bianchi.
Finitura: verniciato bianco RAL 9016.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore.
Impiego
Diffusori multi-ugello ad alta induzione, idonei ad essere installati in ambienti di altezza compresa tra 2,5 e 4 m sia in riscaldamento che in condizionamento.
Accessori
- EPZ-EDE - Plenum zincato con serranda e ponte di fissaggio;
- EPZ-EDE-EQ - Plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
- EPI-EDE - Plenum isolato con serranda e ponte di fissaggio;
- EPI-EDE-EQ - Plenum isolato con serranda, ponte di fissaggio ed equalizzatore.
A richiesta
Verniciatura del solo pannello (esclusi gli ugelli bianchi) nei colori RAL a scelta.
Dimensioni
tutte le dimensioni sono espresse in mm
| Modello | L | H | P |
| 400 | 395 | 395 | 200 |
| 500 | 495 | 495 | 300 |
| 600 | 595 | 595 | 400 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri riferito al diffusore montato con Plenum + equalizzatore e serranda aperta, velocità terminale 0.25 m/s
dB(A): indice di rumorosità
Modello Sezione Efficace Vk (m/s) 3 4 5 6 8 Nr. Ugelli m² 400 0,0041 m³/h 45 60 75 90 120 18 L(m) 0,9 1,2 1,5 1,8 2,4 500 0,0083 m³/h 90 120 150 180 240 36 L(m) 1,2 1,6 2 2,4 3,2 600 0,0138 m³/h 150 200 250 300 400 60 L(m) 1,6 2,1 2,6 3,1 4,1 Indice di Rumorosità dB(A) 20 25 30 35 40 - Perdita di Carico Pa 15 22 30 42 70 -

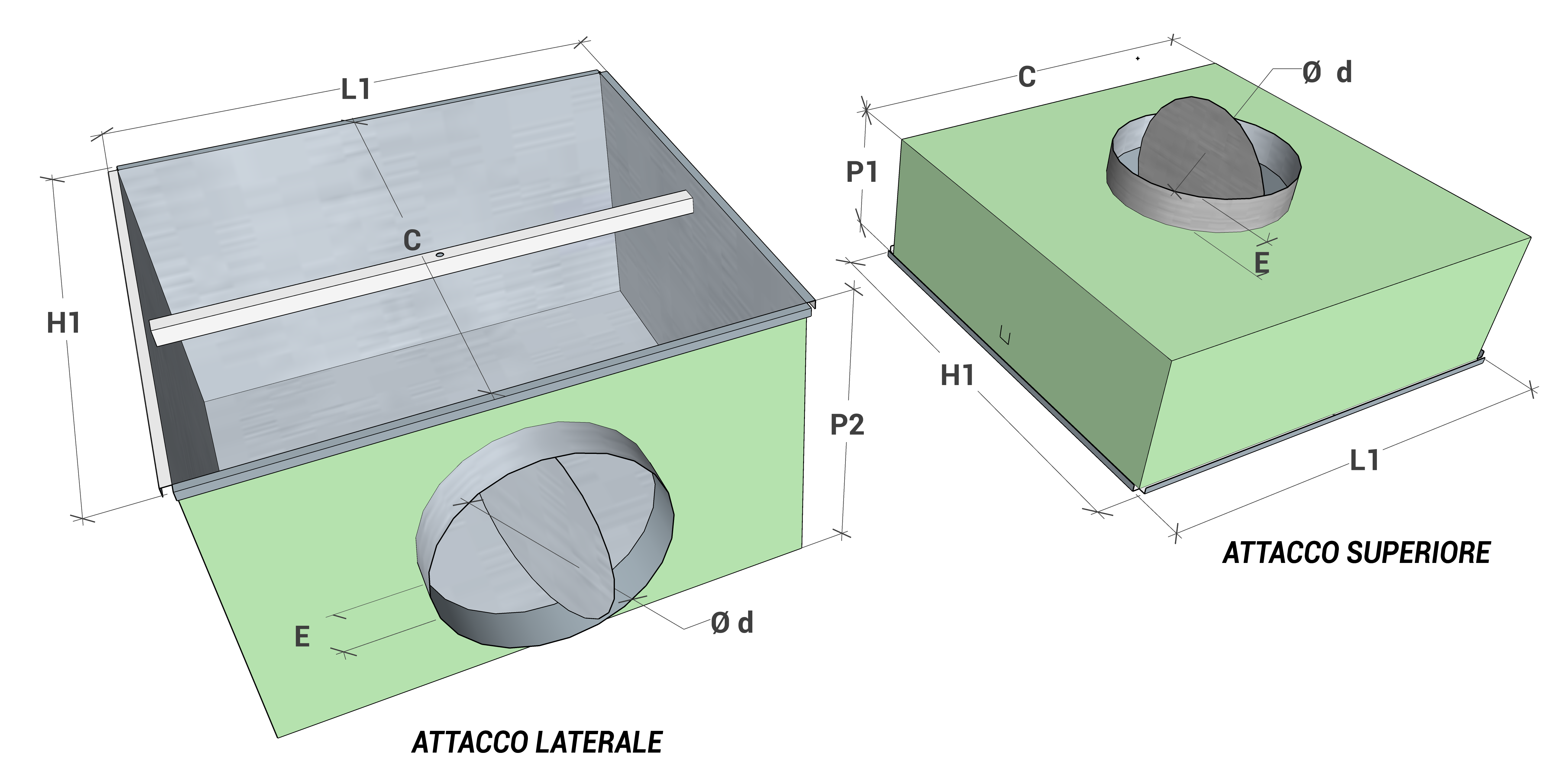

Dimensioni plenum
Plenum Box Model Tipologia di diffusore compatibile Dimensioni esterne L1 x H1 Ø d P1 P2 〼 C E 400 EDQMC 400 392x392 198 200 300 360 50 500 EDQMC 500 492x492 198 200 300 460 50 600 EDQMC 600 592x592 248 200 350 560 50
Listino prezzi
| Modello | 400 | 500 | 600 |
| euro | euro | euro | |
| EDQMC | 91,42 | 104,09 | 129,42 |
Listino prezzi plenum con stacco laterale
Plenum con stacco superiore, quotazione a richiesta
Modello Descrizione 400 500 600 euro euro euro EPZ-EDE Plenum zincato con serranda e ponte di fissaggio 91,25 106,02 124,93 EPZ-EDE-EQ Plenum zincato con serranda, ponte di fissaggio ed equalizzatore 104,49 125,32 155,56 EPI-EDE Plenum Isolato con serranda e ponte di fissaggio 110,52 130,16 153,14 EPI-EDE-EQ Plenum Isolato con serranda, ponte di fissaggio ed equalizzatore 124,59 150,18 184,96 Vite e Tappino artDDD4000200
