EDRA Diffusori circolari a coni regolabili
Descrizione
Diffusori circolari in alluminio con regolazione micrometrica dei coni.
Caratteristiche
Materiale: alluminio e acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: fissaggio con viti sul collo diffusore.
Impiego
Impianti di condizionamento e trattamento aria canalizzati con altezza installazione compresa tra 2,7 e 6 m.
Modelli
- EDRA diffusori circolari a coni regolabili;
- EDRA-PQ diffusori circolari a coni regolabili su pannello quadrato 595x595 mm.
Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- SD serranda;
- EQUA equalizzatore;
- Kit clips di fissaggio.
A richiesta
Regolazione posizionamento dei coni mediante comando termostatico.
Colori a richiesta.
Dimensioni

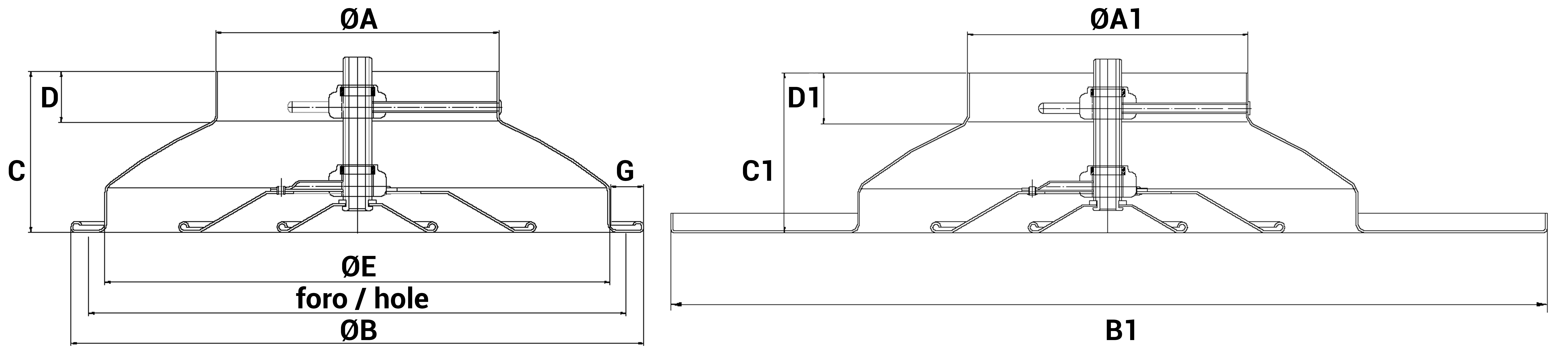

Tutte le dimensioni sono espresse in mm
| Modello | EDRA | EDRA-PQ | |||||||||
| Ø A | Ø B | Ø E | Ø Foro | C | D | G | Ø A1 | B1 x B1 | C1 | D1 | |
| 100 | 96 | 250 | 195 | 225 | 85 | 33 | 25 | 96 | 595 x 595 | 85 | 33 |
| 150 | 146 | 330 | 280 | 308 | 90 | 25 | 23 | 148 | 595 x 595 | 90 | 23 |
| 160 | 156 | 330 | 280 | 308 | 90 | 27 | 23 | 156 | 595 x 595 | 90 | 28 |
| 200 | 196 | 445 | 370 | 410 | 115 | 37 | 35 | 196 | 595 x 595 | 115 | 37 |
| 250 | 246 | 535 | 460 | 500 | 135 | 37 | 35 | 246 | 595 x 595 | 135 | 37 |
| 300 | 296 | 655 | 560 | 610 | 170 | 45 | 45 | 296 | 595 x 595 | 115 | 45 |
| 315 | 311 | 655 | 560 | 610 | 170 | 48 | 45 | 311 | 595 x 595 | 115 | 44 |
| 350 | 346 | 763 | 650 | 709 | 195 | 60 | 54 | - | - | - | - |
| 400 | 396 | 793 | 680 | 740 | 195 | 60 | 52 | - | - | - | - |
| 450 | 444 | 843 | 730 | 790 | 195 | 60 | 52 | - | - | - | - |
| 500 | 496 | 893 | 782 | 842 | 195 | 60 | 52 | - | - | - | - |
| 630 | 624 | 1045 | 929 | 991 | 210 | 55 | 54 | - | - | - | - |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
| Modello | Sezione Efficace | Vk | 2 | 3 | 4 | 5 | 6 |
| m² | |||||||
| 100 | 0,0059 | m³/h | 42 | 63 | 84 | 105 | 127 |
| Pa | 7,6 | 17,2 | 30,6 | 47,7 | 68,7 | ||
| L(m) | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | ||
| 150 | 0,0149 | m³/h | 107 | 161 | 216 | 268 | 322 |
| Pa | 6,3 | 14,2 | 25,2 | 39,4 | 56,8 | ||
| L(m) | 0,7 | 1,1 | 1,5 | 1,9 | 2,2 | ||
| 160 | 0,0167 | m³/h | 120 | 181 | 241 | 301 | 361 |
| Pa | 6,1 | 13,8 | 24,5 | 38,3 | 55,1 | ||
| L(m) | 0,8 | 1,2 | 1,7 | 2,1 | 2,5 | ||
| 200 | 0,0279 | m³/h | 201 | 301 | 402 | 502 | 602 |
| Pa | 5,5 | 12,5 | 22,2 | 34,7 | 49,9 | ||
| L(m) | 1,2 | 1,7 | 2,3 | 2,9 | 3,5 | ||
| 250 | 0,0448 | m³/h | 323 | 484 | 645 | 806 | 968 |
| Pa | 5,0 | 11,3 | 20,1 | 31,5 | 45,3 | ||
| L(m) | 1,5 | 2,4 | 3,2 | 4,1 | 4,9 | ||
| 300 | 0,0656 | m³/h | 473 | 709 | 945 | 1181 | 1418 |
| Pa | 4,6 | 10,5 | 18,6 | 29,1 | 41,8 | ||
| L(m) | 2,1 | 3,2 | 4,2 | 5,3 | 6,3 | ||
| 315 | 0,0726 | m³/h | 523 | 785 | 1046 | 1308 | 1569 |
| Pa | 4,6 | 10,3 | 18,2 | 28,5 | 41,1 | ||
| L(m) | 2,3 | 3,4 | 4,5 | 5,7 | 6,8 | ||
| 350 | 0,0904 | m³/h | 651 | 976 | 1302 | 1627 | 1953 |
| Pa | 4,4 | 9,9 | 17,6 | 27,5 | 39,6 | ||
| L(m) | 2,6 | 4,0 | 5,3 | 6,6 | 7,9 | ||
| 400 | 0,1175 | m³/h | 846 | 1269 | 1692 | 2116 | 2539 |
| Pa | 4,1 | 9,3 | 16,5 | 25,8 | 37,2 | ||
| L(m) | 3,2 | 4,7 | 6,3 | 7,9 | 9,5 | ||
| 450 | 0,1500 | m³/h | 1080 | 1620 | 2160 | 2700 | 3240 |
| Pa | 4,0 | 8,9 | 15,8 | 24,7 | 35,8 | ||
| L(m) | 3,7 | 5,6 | 7,4 | 9,3 | 11,1 | ||
| 500 | 0,1863 | m³/h | 1342 | 2013 | 2684 | 3355 | 4026 |
| Pa | 3,8 | 8,5 | 15,0 | 23,5 | 33,8 | ||
| L(m) | 4,3 | 6,4 | 8,6 | 10,7 | 12,9 | ||
| 630 | 0,2994 | m³/h | 2156 | 3233 | 4311 | 5389 | 6467 |
| Pa | 3,2 | 7,1 | 12,7 | 19,9 | 28,6 | ||
| L(m) | 6,4 | 9,6 | 12,8 | 16,0 | 19,2 | ||
| Indice di Rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | |
Serranda di taratura SD

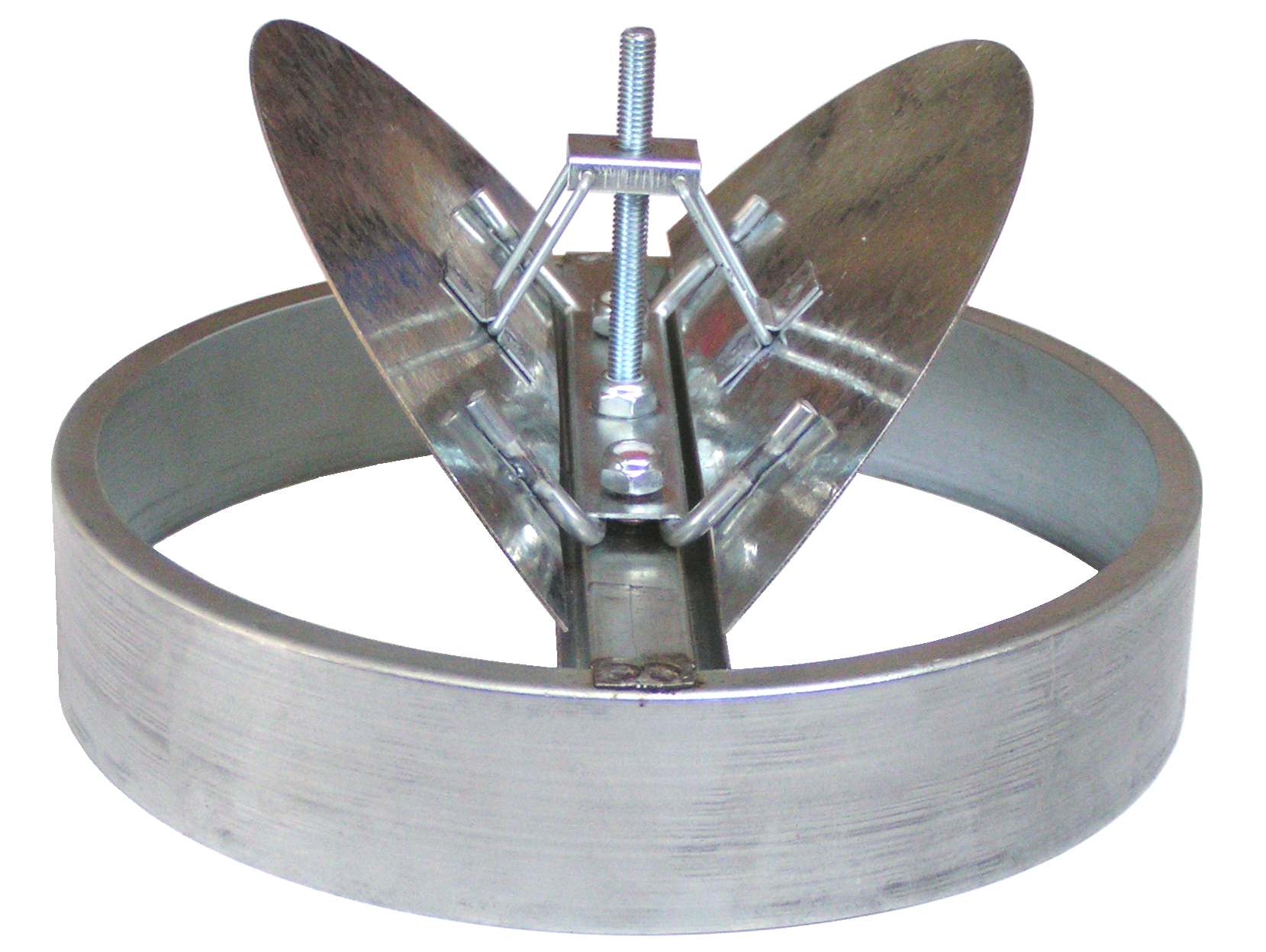

La serranda di taratura a farfalla SD è idonea al montaggio a monte dei diffusori circolari, è realizzata in acciaio zincato ed è completa di un meccanismo di apertura/chiusura robusto in modo da evitare vibrazioni e rumori al passaggio dell’aria.
La regolazione della serranda avviene agendo sulla vite di regolazione con un giravite inserendolo attraverso il foro presente sulla barra filettata del diffusore.

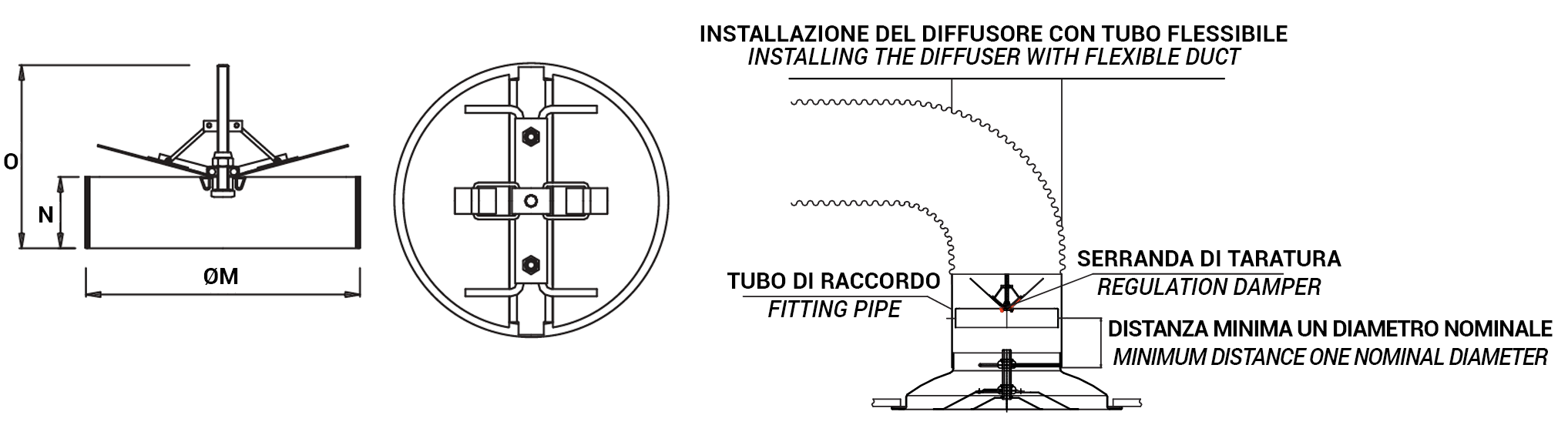

Tutte le dimensioni sono espresse in mm
| Modello | ØM | N | O |
| 100 | 95 | 39 | 100 |
| 150 | 145 | 39 | 100 |
| 160 | 155 | 39 | 100 |
| 200 | 195 | 39 | 100 |
| 250 | 245 | 39 | 100 |
| 300 | 295 | 39 | 100 |
| 315 | 310 | 39 | 100 |
| 350 | 345 | 39 | 100 |
| 400 | 395 | 39 | 100 |
| 450 | 445 | 39 | 100 |
| 500 | 495 | 39 | 100 |
| 630 | 545 | 39 | 100 |
Equalizzatore EQUA

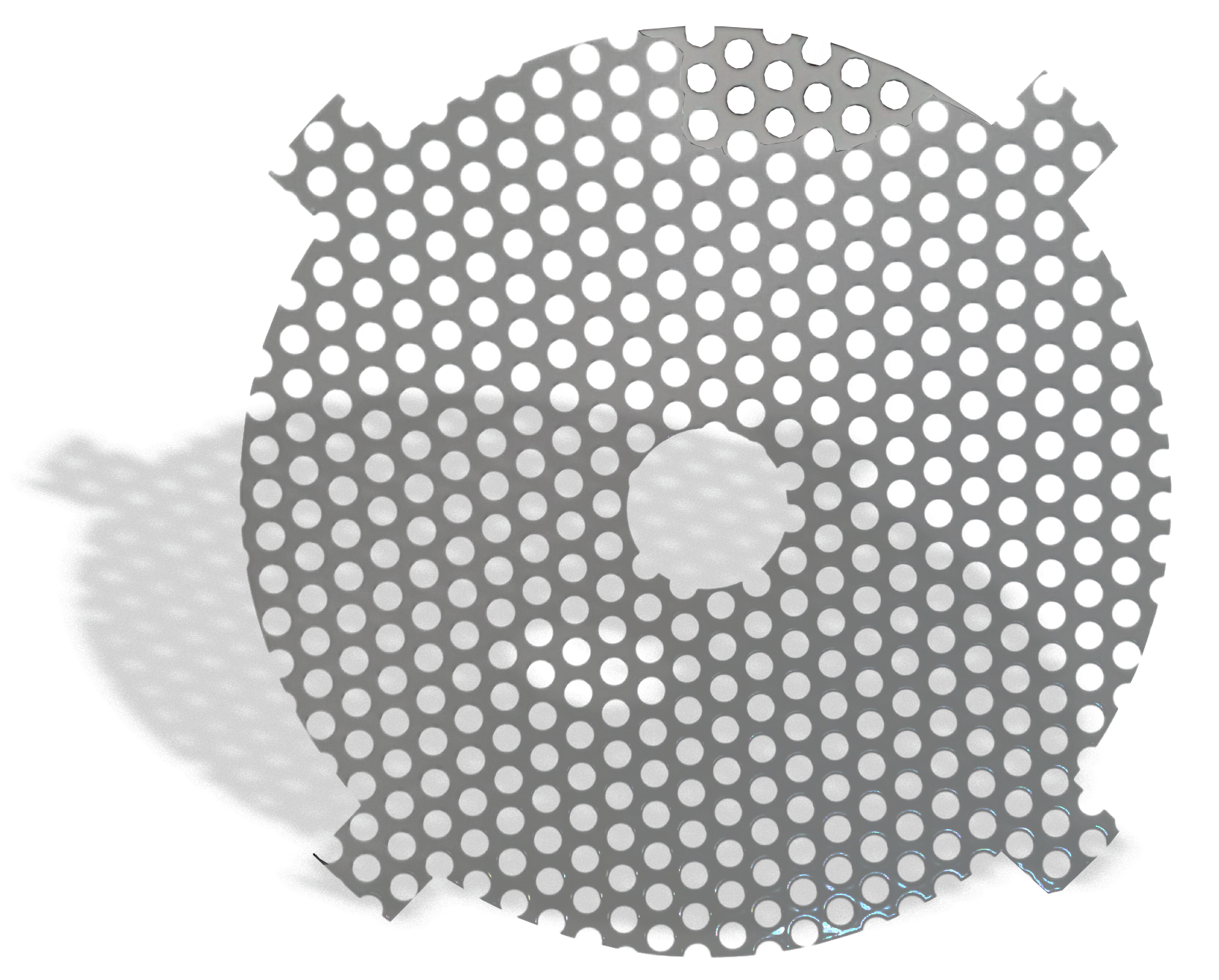

L'equalizzatore è un accessorio per frammentare l'aria e distribuirla in modo uniforme all'uscita del diffusore.
Clips di fissaggio
Clips di fissaggio per installazione su controsoffitto in cartongesso o controsoffitto rigido (3 pezzi per confezione).
Plenum EPZ-DC EPI-DC

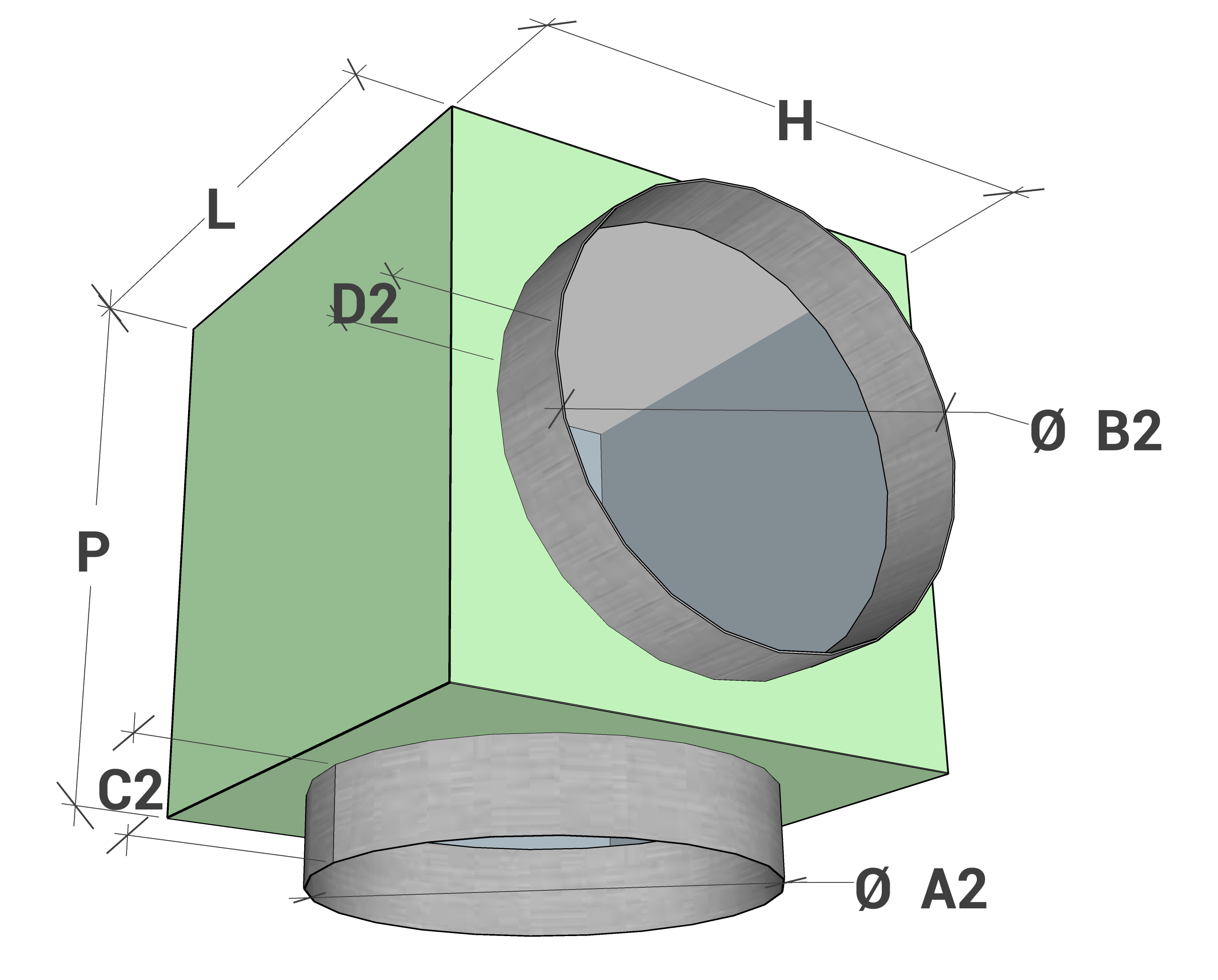

Tutte le misure sono espresse in mm.
| Modello | L | H | P | ØA2 Diffusore | ØB2 Tubo Flessibile o Rigido | C2 | D2 |
| 100 | 200 | 200 | 200 | 102 | 95 | 70 | 100 |
| 150 | 250 | 250 | 250 | 152 | 145 | 70 | 100 |
| 160 | 250 | 250 | 250 | 162 | 155 | 70 | 100 |
| 200 | 300 | 300 | 300 | 202 | 195 | 70 | 100 |
| 250 | 350 | 350 | 350 | 252 | 245 | 70 | 100 |
| 300 | 400 | 400 | 400 | 302 | 295 | 70 | 100 |
| 315 | 400 | 400 | 400 | 317 | 310 | 70 | 100 |
| 350 | 450 | 450 | 450 | 352 | 345 | 70 | 100 |
| 400 | 500 | 500 | 500 | 402 | 395 | 70 | 100 |
| 450 | 550 | 550 | 550 | 453 | 445 | 70 | 100 |
| 500 | 600 | 600 | 600 | 503 | 495 | 70 | 100 |
| 630 | 730 | 730 | 730 | 632 | 600 | 70 | 100 |
Listino prezzi
Modello EDRA - Diffusore
EDRA-PQ - Diffusore su panello 595x595 SD - Serranda EQUA - Equalizzatore EPI - Plenum Isolato EPZ - Plenum Zincato euro euro euro euro euro euro 100 58,74 108,43 29,39 17,84 55,30 75,13 150 60,32 84,22 29,17 17,84 62,91 85,00 160 65,03 88,00 29,17 17,84 63,14 85,27 200 77,22 96,58 30,84 17,84 71,86 96,61 250 97,28 117,66 35,77 18,67 95,57 123,97 300 121,18 a.r. 48,19 20,09 107,18 139,19 315 121,57 a.r. 48,49 21,26 107,56 139,61 350 a.r. 53,50 22,09 107,56 156,17 400 a.r. 59,35 24,87 142,45 183,34 450 a.r. 73,99 25,44 163,40 209,44 500 a.r. 92,52 26,84 185,69 237,33 630 a.r. 116,58 34,51 97,29 311,31
