EGFR Griglie forellinate con cornice da 15 mm
Descrizione
Griglie di mandata e ripresa dell'aria a pannello forellinato, con cornice da 15 mm.
Caratteristiche
Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL 9016.
Installazione: fissaggio con calamite.
La maglia forellinata è realizzata secondo le seguenti specifiche:
- fori tondi alternati a 60°;
- rapporto vuoto/pieno 46%;
- diametro dei fori 5mm;
- distanza tra i centri 7mm.
Impiego
Accessori
- EPZR - Plenum Zincato;
- EPIR - Plenum Isolato;
- SC - Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
A richiesta
Sezione Efficace
H L 300 400 500 600 Sezione Efficace m² 300 0,037 0,050 0,064 0,077 400 0,050 0,068 0,086 0,104 500 0,064 0,086 0,108 0,131 600 0,077 0,104 0,131 0,157
Dati di Funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
L: larghezza
H: altezza
Tutte le misure sono espresse in mm.
H Vk
m/sL 300 400 500 600 Portata m3/h 300 2 269 363 458 552 3 404 545 687 828 4 538 727 916 1104 400 2 363 491 618 746 3 545 736 928 1119 4 727 982 1237 1492 500 2 458 618 779 940 3 687 928 1169 1410 4 916 1237 1558 1879 600 2 552 746 940 1133 3 828 1119 1410 1700 4 1104 1492 1879 2267
Indice di Rumorosità dB(A)
V
m/sdB(A) livello potenza sonora 2 20/25 3 25/30 4 35/40
Perdita di Carico (Pa)
V
m/sPa Perdite di Carico 2 15 3 40 4 70
Configurazione
SC - Serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

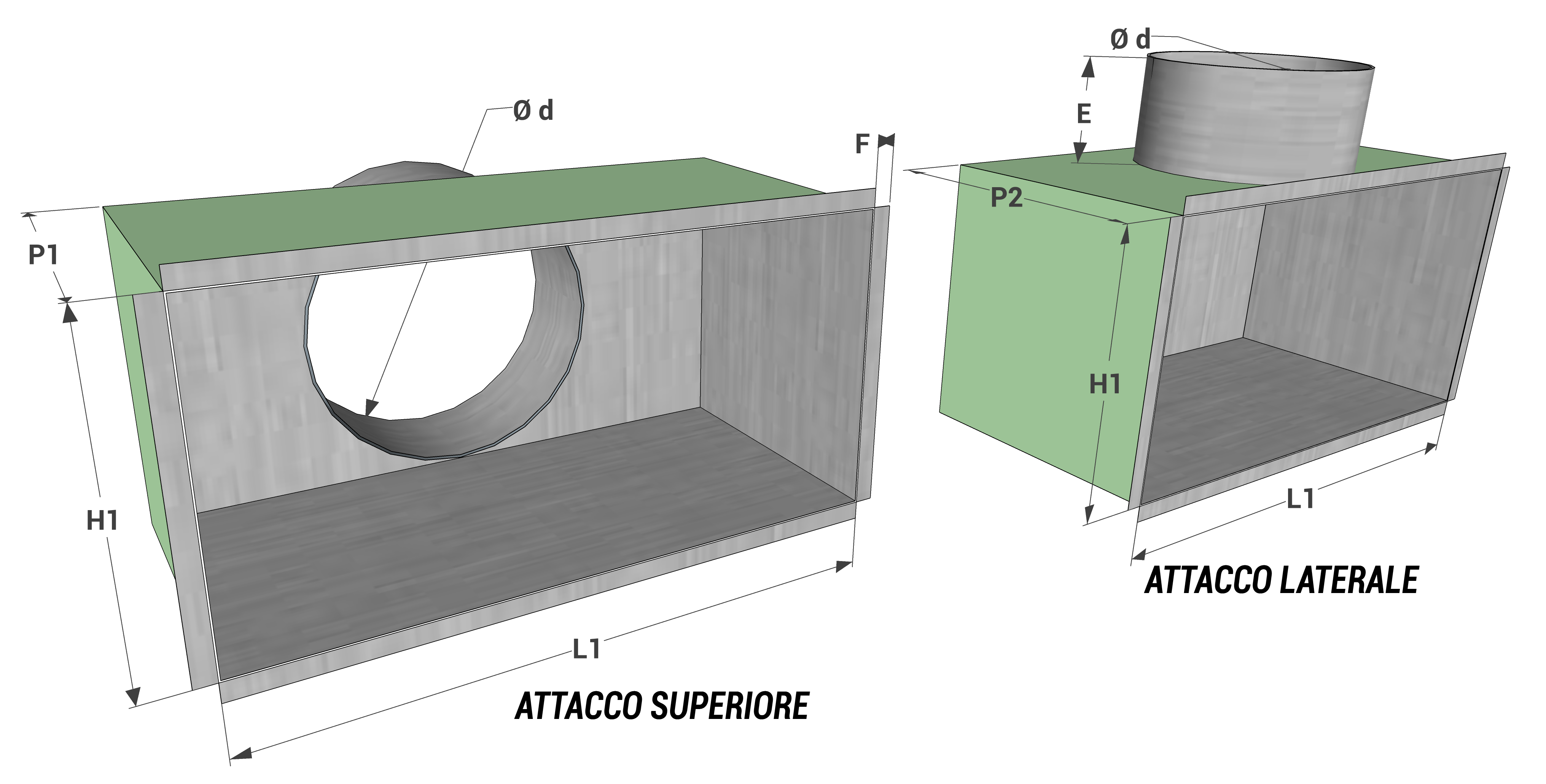

Plenum
EGFR Dimensioni Stacco Superiore Stacco Laterale E F L x H L1 x H1 P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 300x300 295x295 200 1 195 300 1 195 80 8 400x300 395x195 200 1 245 300 1 195 80 8 500x300 495x295 200 1 245 350 1 245 80 8 600x300 595x295 200 2 195 300 2 195 80 8 400x400 395x395 200 1 295 400 1 295 80 8 500x400 495x395 200 1 295 400 1 295 80 8 600x400 595x395 200 2 245 350 2 245 80 8 500x500 495x495 200 1 345 450 1 345 80 8 580x580 575x575 200 2 245 350 2 245 80 8 600x500 595x495 200 2 245 350 2 245 80 8 600x600 595x595 200 1 245 450 1 345 80 8
Listino Prezzi
EGFR Dimensioni Stacco Superiore Stacco Laterale EPZR - Plenum Zincato EPIR - Plenum Isolato EPZR - Plenum Zincato EPIR - Plenum Isolato L x H L1 x H1 euro euro euro euro 300x300 295x295 40,35 55,38 44,39 60,76 400x300 395x295 55,07 71,59 60,56 78,70 500x300 495x295 58,41 76,05 67,17 87,43 600x300 595x295 68,40 87,43 75,24 96,19 400x400 395x395 58,41 77,70 69,63 96,96 500x400 495x395 67,63 82,78 76,59 104,45 600x400 595x395 81,78 108,29 94,03 119,13 500x500 495x495 80,16 100,38 93,88 134,23 580x580 575x575 80,16 108,37 92,15 124,62 600x500 595x495 86,43 114,59 99,38 130,89 600x600 595x595 102,68 135,69 118,05 173,39
