EGFR-PUSH Griglia forellinata con filtro e cornice interna da 15 mm
Descrizione
Griglia di ripresa dell’aria a pannello forellinato, con doppia cornice (interna da 15 mm) ad apertura a cerniere e sistema push-pull per l’agevole alloggiamento e la sostituzione del filtro.
Caratteristiche
Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL9016.
Installazione: in appoggio su struttura controsoffitto.
Filtro: classe COARSE (G2) spessore 10 mm.
Apertura / chiusura: con sistema push-pull.
La maglia forellinata è realizzata secondo le seguenti specifiche:
- fori tondi alternati a 60°;
- rapporto vuoto/pieno 46%;
- diametro dei fori 5mm;
- distanza tra i centri 7mm.
Impiego
Griglia per la ripresa dell’aria in ambienti dove sia consigliata una prefiltrazione. Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
A richiesta
Dati di Funzionamento
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
Tutte le misure sono espresse in mm
Modello Dimensioni Esterno Cornice Sezione Efficace del Filtro Velocità Frontale sul Filtro Portata Aria mm m2 m/s m3/h EGFR-PUSH 595x595 0,238 1,5 1285 2 1713
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 <20 2 20/25
Perdita di Carico (Pa)
V
m/sPa 1,5 25/30 2 45/50

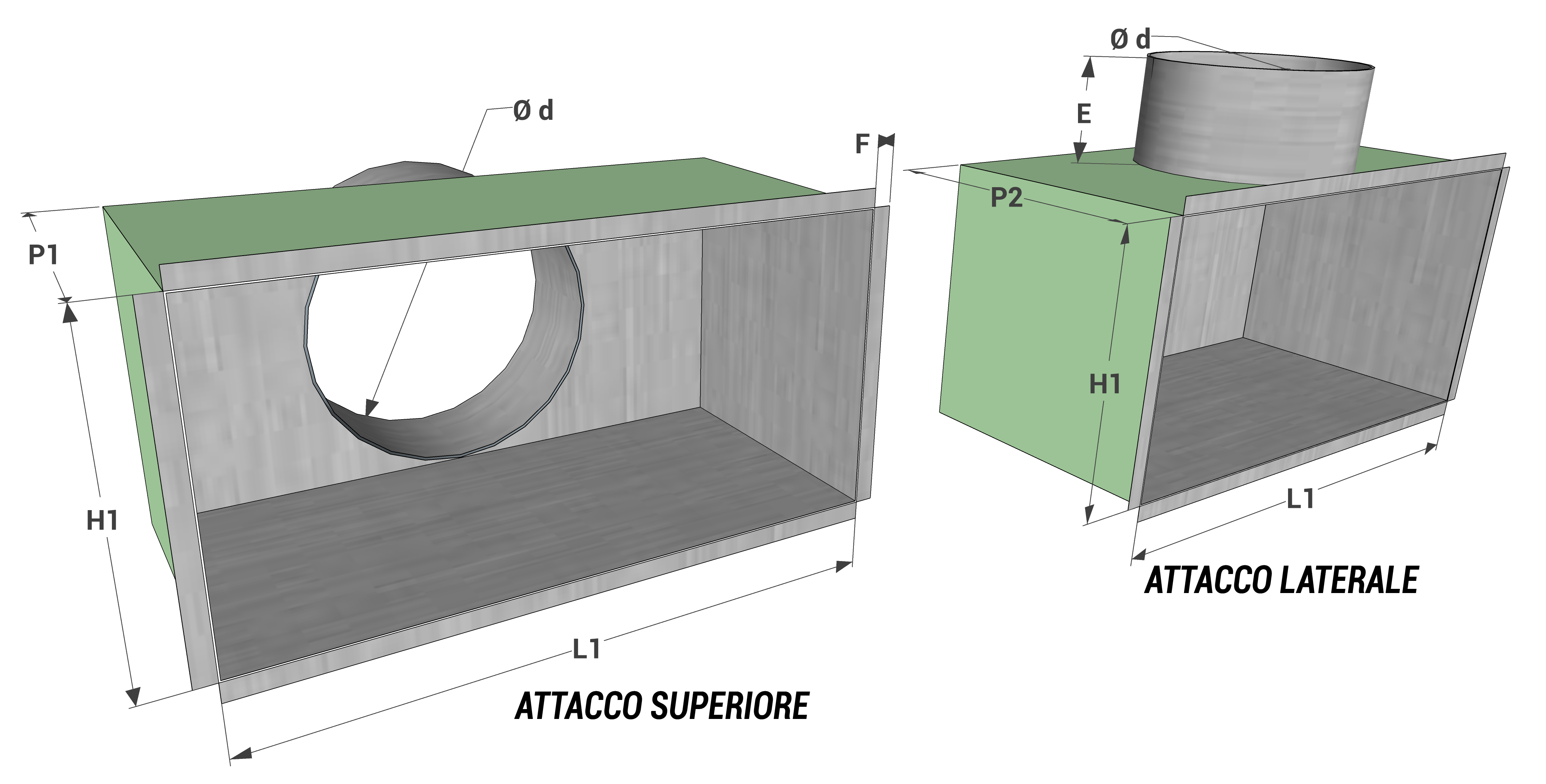

Plenum
Modello
L1 x H1Stacco Laterale E F P2 Nr. Stacchi Ø d 560x560 300 1 250 80 12
Listino Prezzi
Modello Dimensioni Esterno Cornice euro mm EGFR-PUSH 595x595 152,45
Plenum
