EA01-EA012 Tubo semiovale
Descrizione
Tubo flessibile semiovale in PE di colore verde che permette un efficiente distribuzione di aria nei diversi ambienti grazie alla sezione semicircolare, ad altezza ridotta, e di facile installazione garantendo minime perdite di pressione.
Il sistema di distribuzione aria EA (condotti ed accessori) è completamente a tenuta stagna classificato D e certificato secondo il protocollo TÜV SÜD Standard TAK 01-2013 (sistema di pressione + 2000 Pa/– 2000 Pa).
Caratteristiche
Leggero e facile e veloce da installare.
Superficie esterna corrugata a protezione contro eventuali danni di installazione.
Superficie interna liscia per minimizzare le perdite di pressione e garantire pulizia a lungo termine.
Proprietá antistatiche e antibatteriche.
Adatto a nuove costruzioni e ristrutturazione.
Realizzato da granulato PE esclusivamente vergine.
Modelli
- EA01 - Tubo corrugato semiovale dim. 100x50 mm (rotolo da 50ml).
- EA012 - Tubo corrugato semiovale dim. 130x60 mm (rotolo da 30ml).
Accessori

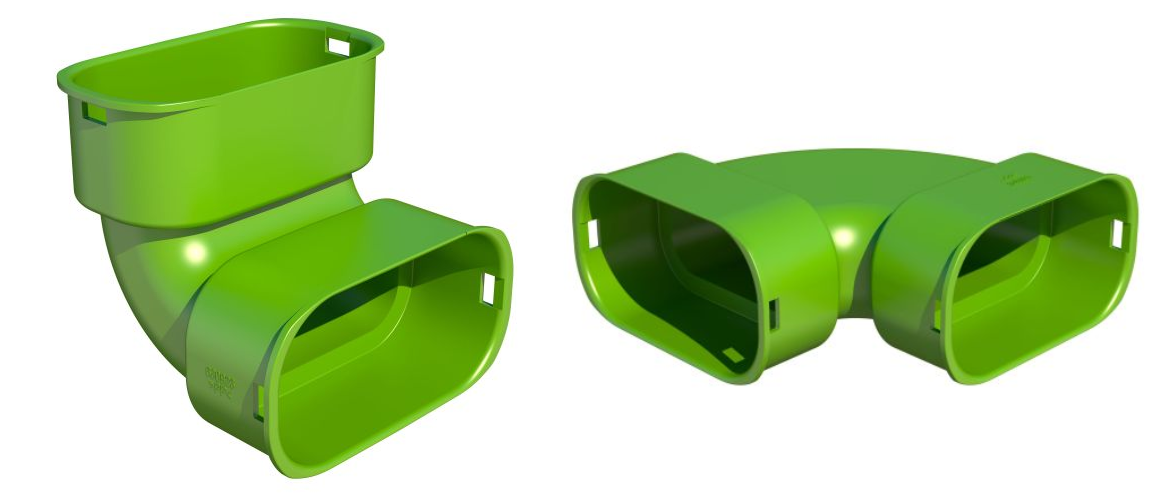

- EA03 - EA031 - Curva verticale.
- EA04 - EA041 - Curva orizzontale.
- EA05 - EA051 - Tappo di chiusura.
- EA06 - EA061 - Giunto di connessione.
- EA07 - EA071 - Anello di tenuta.
- EA08 - EA081 - Regolatore di portata.

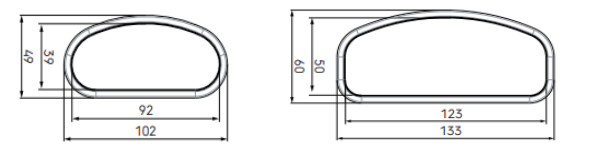

Dimensioni EA01- EA012
Perdite di Carico EA01
| Tubo Dritto | Curva a 90° | Curva a 45° | |
| Portata (m3/h) | Pa/m | Pa/m | Pa/m |
| 20 | 1,2 | 2,4 | 1,2 |
| 25 | 1,8 | 3,6 | 1,8 |
| 30 | 2,5 | 5 | 2,5 |
| 35 | 3,5 | 7 | 3,5 |
| 40 | 4,5 | 9 | 4,5 |
| 45 | 6 | 12 | 6 |
Perdite di Carico EA012
| Tubo Dritto | Curva a 90° | Curva a 45° | |
| Portata (m3/h) | Pa/m | Pa/m | Pa/m |
| 30 | 1 | 2 | 1 |
| 35 | 1,2 | 2,4 | 1,2 |
| 40 | 1,5 | 3 | 1,5 |
| 45 | 1,8 | 3,6 | 1,8 |
| 50 | 2 | 4 | 2 |
| 60 | 2,8 | 5,6 | 2,8 |
| 70 | 3,7 | 7,4 | 3,7 |
| 80 | 4,8 | 9,6 | 4,8 |
| 90 | 6,5 | 13 | 6,5 |
Listino Prezzi Accessori
| Modello | Euro |
| EA05 - Tappo di chiusura per tubo semiovale EA01 | a.r. |
| EA051 - Tappo di chiusura per tubo semiovale EA012 | a.r. |
| EA06 - Giunto di connessione per tubo semiovale EA01 | a.r. |
| EA061 - Giunto di connessione per tubo semiovale EA012 | a.r. |
| EA07 - Anello di tenuta per tubo semiovale EA01 | a.r. |
| EA071 - Anello di tenuta per tubo semiovale EA012 | a.r. |
| EA08 - Regolatore di portata per tubo semiovale EA01 | a.r. |
| EA081 - Regolatore di portata per tubo semiovale EA012 | a.r. |
