EBS Bocchette lineari a barre orizzontali fisse con corpo centrale removibile e cornice a scomparsa.

Consiglia questo prodotto
Home Catalogo generale Diffusione Bocchette Ebs Bocchette Lineari A Barre Orizzontali Fisse Con Corpo Centrale Removibile E Cornice A Scomparsa Point
Registrati subito

Descrizione

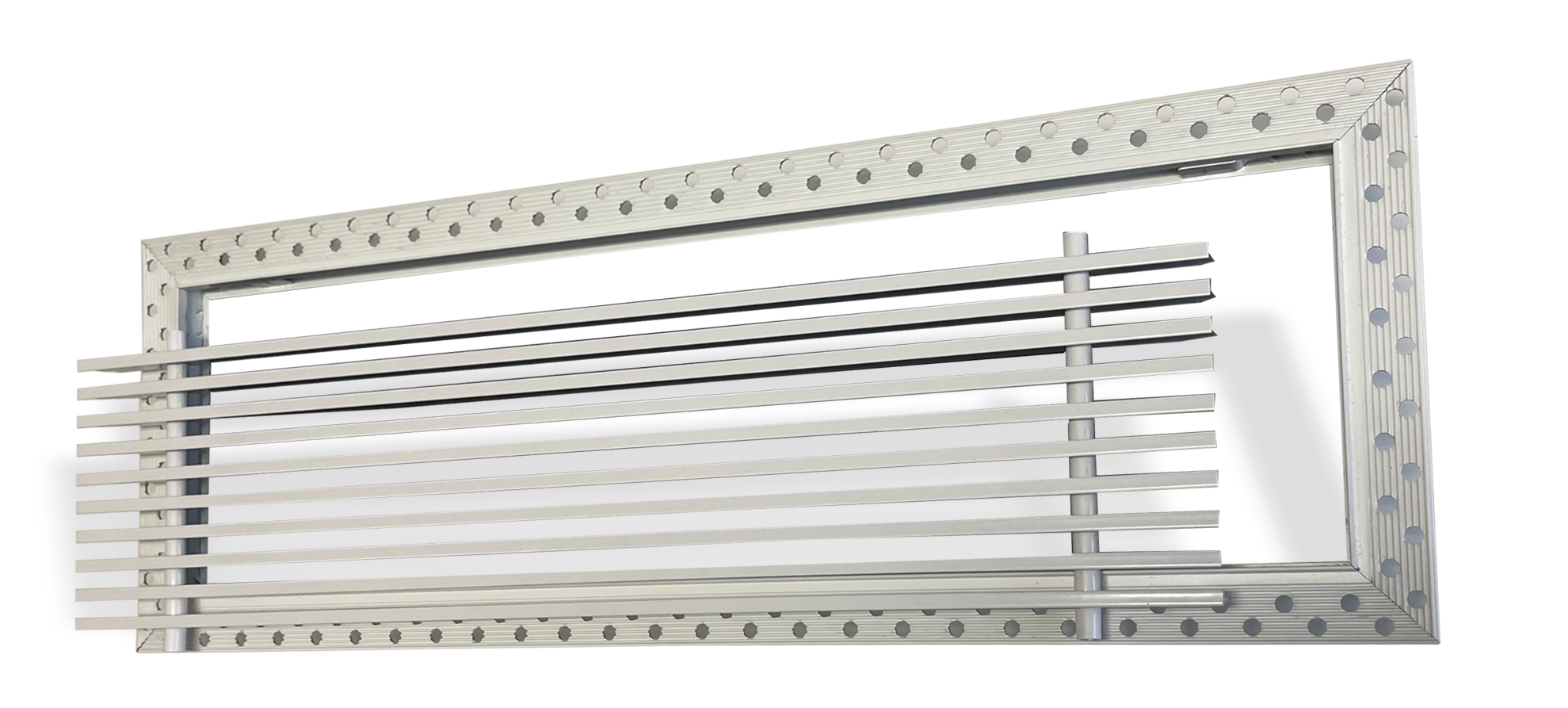

Bocchette a barre orizzontali fisse in alluminio con deflessione 0° o 15°. Telaio con cornice a scomparsa.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Telaio: alluminio naturale.
Installazione: fissaggio con viti.


Impiego

Bocchette utilizzate in impianti di condizionamento e ventilazione sia in mandata che ripresa.

Possono essere installate a soffitto, a parete e a pavimento in zone non calpestabili.

Modelli

EBS 20/0°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 0°;

EBS 21/0°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 0° e alette posteriori orientabili;

EBS 20/15°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 15°;

EBS 21/15°: con cornice a scomparsa, barre fisse frontali estraibili con deflessione 15° e alette posteriori orientabili.


Accessori

- EPZ plenum zincato;
- EPI plenum isolato;
- SC serranda di taratura in acciaio zincato con alette a movimento contrapposto.
- EFEBS Filtro per la ripresa dell'aria

A richiesta

Verniciatura colore RAL9016 o altri colori a scelta.

Dimensioni EBS 20/0°

Tutte le misure sono espresse in mm.

Dimensioni EBS 21/0°

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito ad una velocità terminale Vt= 0,25 m/s e con un differenziale di temperatura di 10/12 °C, montati in prossimità del soffitto (non oltre 3 m); per distanze superiori correggere il lancio moltiplicandolo x 0,7
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm.

dimensioni LxH sezione
efficace 		Vk 3 m/s Vk 4 m/s  Vk 5 m/s
m2 m³/h L1 m³/h L1 m³/h L1
400x75 0,015 160 2,8 213 3,8 266 4,7
500x75 0,019 201 3 268 3,9 335 4,9
600x75 0,022 243 3,1 323 4,1 404 5,1
800x75 0,030 326 3,3 434 4,3 543 5,4
1000x75 0,038 408 3,4 545 4,5 681 5,7
400x100 0,020 216 2,9 292 3,8 365 4,8
500x100 0,026 276 3 367 4 459 5
600x100 0,031 332 3,1 443 4,2 554 5,2
800x100 0,041 446 3,3 595 4,4 743 5,5
1000x100 0,052 560 3,5 746 4,6 933 5,8
400x125 0,026 278 2,9 370 3,9 463 4,9
500x125 0,032 350 3,1 467 4,1 583 5,1
600x125 0,039 422 3,2 563 4,2 703 5,3
800x125 0,052 566 3,4 755 4,5 944 5,6
1000x125 0,066 711 3,5 947 4,7 1184 5,9
400x150 0,031 337 3 449 4 561 5
500x150 0,039 424 3,1 566 4,2 707 5,2
600x150 0,047 512 3,3 682 4,3 853 5,4
800x150 0,064 687 3,4 916 4,6 1145 5,7
1000x150 0,080 862 3,6 1149 4,8 1436 6
400x200 0,042 455 3,1 607 4,2 758 5,2
500x200 0,053 573 3,3 764 4,4 955 5,4
600x200 0,064 691 3,4 922 4,5 1152 5,6
800x200 0,086 927 3,6 1237 4,8 1546 6
1000x200 0,108 1164 3,8 1552 5 1940 6,3
Pa   5 10 15
dB(A)   25 / 32 33 / 39 38 / 44

Particolarità costruttiva

EFEBS filtro per la ripresa dell'aria

Filtro per la ripresa dell'aria in poliuretano rigido spessore 6 mm senza telaio.


Proprietà fisiche Misurazione Standard Risultato
Porosità ppi - pori per pollice   15-25
Densità kg/m3 ISO 845 55
Resistenza alla compressione kPa al 25% di compressione (20°C) ASTM D1564 70
Allungamento definitivo % ISO 1798 35
Resistenza alla trazione kPa ISO 1798 200
Resistenza allo strappo Nm/cm ASTM D1564 15
Comportamento alla fiamma     NFR

Nota:
Il materiale non è ignifugo.

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

Plenum

Tutte le dimensioni sono espresse in mm.

modello
L1 x H1 		stacco superiore stacco laterale E F modello
L1 x H1 		stacco superiore stacco laterale E F
P1 n° stacchi Ø d P2 n° stacchi Ø d P1 n° stacchi Ø d P2 n° stacchi Ø d
400x75 - - - 150 2 98 80 12 800x125 200 2 123 230 2 123 80 12
500x75 - - - 150 2 98 80 12 1000x125 200 3 123 230 3 123 80 12
600x75 - - - 150 2 98 80 12 400x150 200 1 148 250 1 148 80 12
800x75 - - - 150 2 98 80 12 500x150 200 2 148 250 2 148 80 12
1000x75 - - - 150 2 98 80 12 600x150 200 2 148 250 2 148 80 12
400x100 200 2 98 200 2 98 80 12 800x150 200 2 148 250 2 148 80 12
500x100 200 2 98 200 2 98 80 12 1000x150 200 3 148 250 3 148 80 12
600x100 200 2 98 200 2 98 80 12 400x200 200 1 198 300 1 198 80 12
800x100 200 2 98 200 2 98 80 12 500x200 200 1 198 300 1 198 80 12
1000x100 200 3 98 200 3 98 80 12 600x200 200 2 198 300 2 198 80 12
400x125 200 1 123 230 1 123 80 12 800x200 200 2 198 300 2 198 80 12
500x125 200 2 123 230 2 123 80 12 1000x200 200 2 198 300 2 198 80 12
600x125 200 2 123 230 2 123 80 12

Listino prezzi

Nota: verniciato bianco RAL9016 + 20%.

dimensioni EBS20/0° EBS20/15° EBS21/0° EBS21/15°
LxH euro euro euro euro
400x75 60,96 60,96 82,04 82,04
500x75 75,25 75,25 98,86 98,86
600x75 78,82 81,32 107,50 107,50
800x75 95,54 95,54 128,39 128,39
1000x75 111,86 111,86 163,79 163,79
400x100 75,25 75,25 98,86 98,86
500x100 87,46 87,46 121,57 121,57
600x100 93,57 93,57 125,00 125,00
800x100 107,79 107,79 150,64 150,64
1000x100 128,18 128,18 191,75 191,75
400x125 83,36 83,36 104,39 104,39
500x125 93,57 93,57 127,64 127,64
600x125 107,79 107,79 144,50 144,50
800x125 117,93 117,93 173,21 173,21
1000x125 150,46 150,46 218,07 218,07
400x150 93,57 93,57 135,50 135,50
500x150 97,57 97,57 163,18 163,18
600x150 117,93 117,93 170,39 170,39
800x150 154,54 154,54 191,21 191,21
1000x150 176,96 176,96 243,39 243,39
400x200 128,18 128,18 170,07 170,07
500x200 150,46 150,46 195,04 195,04
600x200 160,68 160,68 210,43 210,43
800x200 193,18 193,18 256,14 256,14
1000x200 235,93 235,93 298,93 298,93

Accessori

Tutte le dimensioni sono espresse in mm.

Articolo normalmente disponibile a magazzino
dimensioni stacco superiore stacco laterale serranda
SC 		EFEBS Filtro di ripresa per EBS 20
EPZ plenum zincato EPI plenum isolato EPZ plenum zincato EPI plenum isolato
L1xH1 euro euro euro euro euro euro
400x75 - - 43,12 56,91 17,21 12,36
500x75 - - 45,61 60,26 20,54 15,25
600x75 - - 48,11 63,60 23,50 18,04
800x75 - - 53,11 70,32 29,54 23,46
1000x75 - - 61,10 85,81 36,25 29,14
400x100 43,12 56,91 43,12 56,91 17,21 14,54
500x100 45,61 60,26 45,61 60,26 20,54 17,54
600x100 48,11 63,60 48,11 63,60 23,50 20,71
800x100 53,11 70,32 53,11 70,32 29,54 27,14
1000x100 50,00 68,60 66,40 91,00 36,25 33,25
400x125 36,32 50,07 37,74 51,99 19,86 16,36
500x125 47,00 61,99 48,69 64,29 23,00 20,00
600x125 49,57 65,48 51,53 68,10 26,21 23,46
800x125 54,80 72,51 57,30 75,82 33,57 30,54
1000x125 80,78 90,04 68,48 108,41 40,46 37,64
400x150 37,58 51,76 40,04 55,07 19,86 18,29
500x150 40,31 63,75 51,30 67,67 23,00 22,29
600x150 51,07 67,37 54,45 71,90 26,21 26,21
800x150 67,29 85,85 71,52 91,58 33,57 34,18
1000x150 80,78 101,57 85,93 108,41 40,46 42,04
400x200 40,12 54,95 45,50 62,18 24,57 22,29
500x200 43,04 58,91 49,34 67,29 28,86 26,96
600x200 59,99 78,09 71,98 92,00 33,25 31,71
800x200 70,71 90,27 79,62 102,30 40,75 41,14
1000x200 76,59 98,19 76,59 112,52 45,48 50,61
