EDLS - EDLSB Diffusori lineari a scomparsa

Descrizione

Diffusori lineari a scomparsa con una feritoia da 20 mm o 30 mm con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria.
Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.

Caratteristiche

Materiale: alluminio.
Finitura EDLS: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLSB: telaio e deflettori in alluminio verniciato bianco RAL9016.

Feritoia: da 20 mm o 30 mm.

Installazione: mediante plenum con sistema di montaggio a ponti. Posizionamento nastro anticrepe su telaio e conseguente rasatura a gesso.

Dimensioni realizzabili in unico pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm.

Impiego

Diffusore adatto sia alla mandata che alla ripresa dell’aria in ambienti di grandi dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.

Modelli

-EDLS10-FA - EDLSB10-FA diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 20 mm.
-EDLS20-FA - EDLSB20-FA diffusori lineari a scomparsa di mandata con deflettori e feritoia da 20 mm.
-EDLS30-FA - EDLSB30-FA diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 20 mm.
-EDLS40-FA - EDLSB40-FA diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 20 mm.

-EDLS10-FB - EDLSB10-FB diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 30 mm.
-EDLS20-FB - EDLSB20-FB diffusori lineari a scomparsa di mandata con deflettori e feritoia da 30 mm.
-EDLS30-FB - EDLSB30-FB diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 30 mm.
-EDLS40-FB - EDLSB40-FB diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 30 mm.

Accessori

- plenum zincato;
- plenum isolato;
- ponti di fissaggio;
- kit di continuità.

Dimensioni diffusore lineare a scomparsa

Tutte le dimensioni sono espresse in mm

feritoia L A C E D numero ponti di fissaggio
feritoia da 20 mm 800 60 48 41 80 2
1000 2
1200 2
1500 2
2000 2
feritoia da 30 mm 800 70 58 51 90 2
1000 2
1200 2
1500 2
2000 2

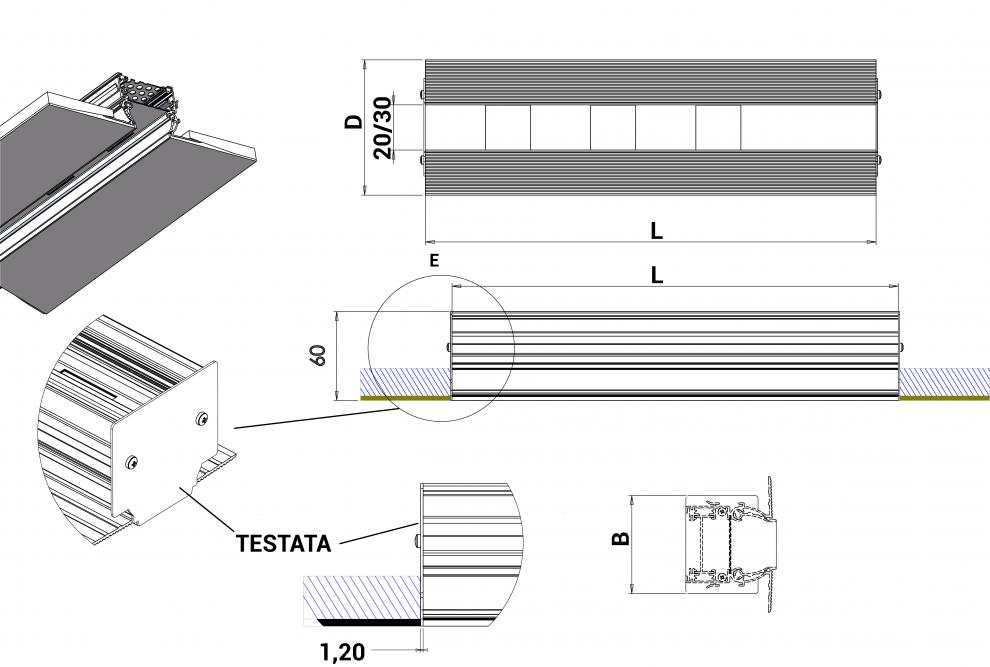

Dettagli dimensionali diffusore

Dati di funzionamento

Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10/12 °C, montati a filo soffitto e con lancio laterale.

Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.

La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono essere aumentate.

Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità

feritoia sezione efficace m² portata aria e lancio
feritoia da 20 mm 0,0097 m³/h 70 105 140 175 210 245
L(m) 1.8 2.7 3.6 4.5 5.4 6.3
feritoia da 30 mm 0,0146 m3/h 105 158 210 262 315 368
L(m) 1,6 2,5 3,4 4,2 5 5,8
Vk m/s 2 3 4 5 6 7
perdite di carico Pa 8 15 26 40 55 70
indice di rumorosità dB(A) <20 22 32 37 44 48

Kit di continuità

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

Caratteristiche lancio aria

Dimensioni plenum e sistema di montaggio con ponti di fissaggio



feritoia
L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoia da 20 mm 800 800 770 1 150 240 68 80 56
1000 1000 970 1
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoia da 30 mm 800 800 770 1 150 240 78 80 56
1000 1000 970 1
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2

Listino prezzi EDLS-FA verniciato nero RAL9005 con feritoia 20 mm

Articolo normalmente disponibile a magazzino
EDLS-FA lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA PLENUM PLENUM
ISOLATO
euro euro euro euro euro euro
feritoia da 20 mm 800 50,40 52,79 59,26 65,68 59,72 83,31
1000 56,63 59,42 65,82 73,24 64,98 90,73
1200 67,25 71,83 80,07 87,79 81,58 117,21
1500 76,55 82,15 89,86 99,21 87,92 122,51
2000 97,48 101,01 115,04 126,11 100,41 143,30

Listino prezzi EDLS-FB verniciato nero RAL9005 con feritoia 30 mm

Articolo normalmente disponibile a magazzino
EDLS-FB lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB PLENUM PLENUM
ISOLATO
euro euro euro euro euro euro
feritoia da 30 mm 800 51,40 57,19 60,45 67,00 60,29 84,12
1000 57,75 63,77 67,13 74,70 65,64 91,65
1200 73,98 81,07 88,07 96,58 85,04 118,24
1500 84,21 91,61 98,84 109,12 88,77 123,74
2000 99,42 109,79 117,33 128,62 101,49 144,84

Listino prezzi EDLSB-FA verniciato bianco RAL9016 con feritoia 20 mm

Articolo normalmente disponibile a magazzino
EDLSB-FA lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA PLENUM PLENUM
ISOLATO
euro euro euro euro euro euro
feritoia da 20 mm 800 50,40 52,79 59,26 65,68 59,72 83,31
1000 56,63 59,42 65,82 73,24 64,98 90,73
1200 67,25 71,83 80,07 87,79 81,58 117,21
1500 76,55 82,15 89,86 99,21 87,92 122,51
2000 97,48 101,01 115,04 126,11 100,41 143,30

Listino prezzi EDLSB-FB verniciato bianco RAL9016 con feritoia 30 mm

Articolo normalmente disponibile a magazzino
EDLSB-FB lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB PLENUM PLENUM
ISOLATO
euro euro euro euro euro euro
feritoia da 30 mm 800 51,40 57,19 60,45 67,00 60,29 84,12
1000 57,75 63,77 67,13 74,70 65,64 91,65
1200 73,98 81,07 88,07 96,58 85,04 118,24
1500 84,21 91,61 98,84 109,12 88,77 123,74
2000 99,42 109,79 117,33 128,62 101,49 144,84

Listino prezzi

ponte di fissaggio e kit di continuità euro
ponte di fissaggio per EDLS-FA EDLS-FB EDLSB-FA EDLSB-FB 11,89
kit di continuità 2,23
