EDQF3 Diffusori quadrati forellinati

Descrizione

Diffusori da soffitto quadrato con piastra frontale forellinata.

Caratteristiche

Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Verniciatura colore bianco RAL 9016.
La maglia forellinata è realizzata secondo le seguenti specifiche:
-fori tondi alternati a 60°;
-rapporto vuoto/pieno 46%;
-diametro dei fori 5mm;
-distanza tra i centri 7mm.

Impiego

Per la mandata e la ripresa negli impianti di climatizzazione.

Accessori

- plenum zincato;
- plenum isolato;
- SC serranda di taratura.

A richiesta

- Verniciatura nei colori RAL a scelta (prezzi a richiesta);
- fori per viti sulla cornice del diffusore.

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

modello sezione efficace m² Vk 2,5 3 4 5 6
EDQF3 595x595 0,127 m³/h 1145 1370 1830 2285 2740
L(m) 2,9 3,5 4,4 5,3 6,3
Pa 10 15 20 35 50
dB(A) 18 21 30 39 48

Plenum

Plenum con stacco superiore a richiesta.

Modello Dimensioni esterne L1 x H1 Ø d P1 C E
EDQF3 580x580 248 300 560 80

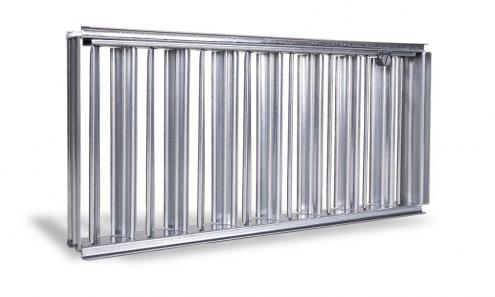

SC serranda di taratura

Questo accessorio permette di ridurre la portata d'aria in uscita al diffusore garantendo una perfetta regolazione. La serranda viene agganciata al diffusore tramite le clips che vengono fornite a corredo del diffusore.

Listino prezzi

Articolo normalmente disponibile a magazzino
diffusore Serranda di taratura SC Plenum isolato Plenum zincato
euro euro euro euro
EDQF3 595x595 126,82 76,00 123,09 91,11

Plenum con stacco superiore prezzo a richiesta.
