EVCVT EC Cassoncini ventilanti con motore EC fino a 7500 m³/h

Consiglia questo prodotto
Home Catalogo generale Ventilatori Cassoncini Evcvt Ec Cassoncini Ventilanti Con Motore Ec Fino A 7500 M H
Registrati subito

Descrizione

Cassoncini con ventilatore elettronico radiale a pale rovesce per impianti di ventilazione o di estrazione dell’aria.

Caratteristiche

Struttura in profilati di alluminio e pannelli sandwich in lamiera zincata spessore 25 mm isolati con schiuma poliuretanica. La posizione della bocca di mandata è facilmente configurabile mediante la rimozione ed il successivo riposizionamento di un pannello fissato al telaio con viti.
Il ventilatore installato all’interno del cassoncino è del tipo elettronico radiale a pale rovesce Erp e garantisce pressioni utili particolarmente elevate. La regolazione della velocità della ventola può avvenire mediante variatore di velocità dedicato oppure con segnale esterno 0-10 V.

Impiego

Aspirazione o immissione di aria pulita o leggermente polverosa.
Portate da 400 a 7500 m³/h e pressioni statiche fino a 900 Pa, temperatura massima del flusso dell'aria 40°C.

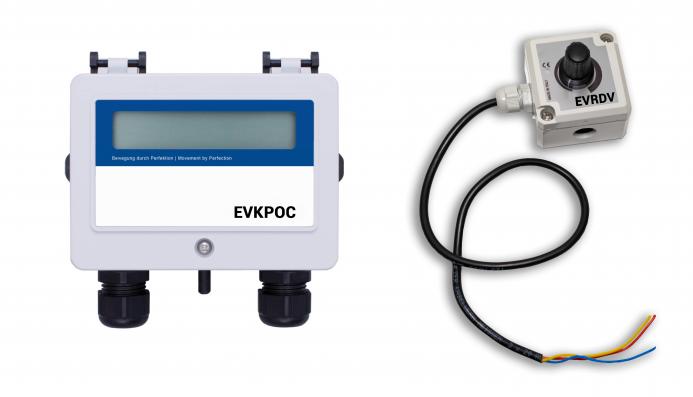

Elettronica di comando

- EVRDV variatore di velocità;
- EVKPOC kit per mantenimento portata costante o pressione costante (selezionabile in base al tipo di installazione);
- segnale 0-10V proveniente da regolatore esterno.

Se il ventilatore viene semplicemente alimentato con la sola alimentazione e senza regolazione del segnale 0-10V, funzionerà alla massima portata.



Accessori

Tettuccio parapioggia.

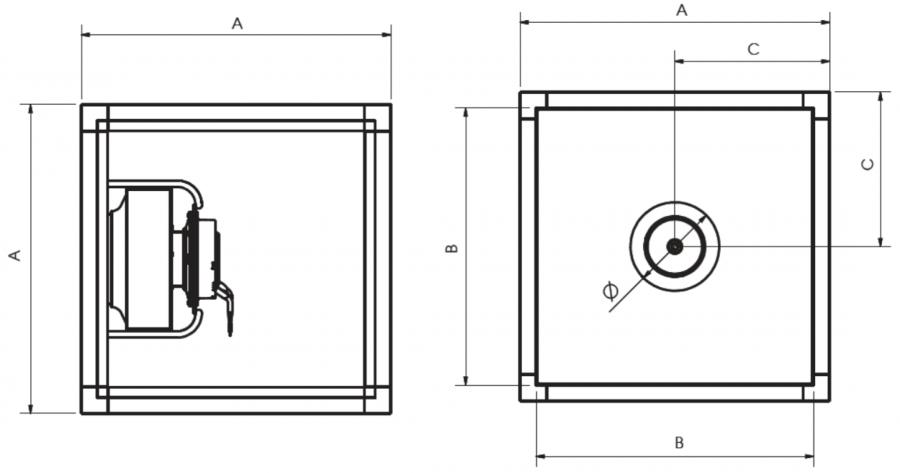

Dimensioni

Tutte le dimensioni sono espresse in mm.


modello A B C ØDN Peso kg
EVCVT EC 40 300 240 150 110 8,5
EVCVT EC 70 450 390 225 150 14
EVCVT EC 100 450 390 225 200 15
EVCVT EC 250 580 520 290 210 28
EVCVT EC 350 580 520 290 240 31
EVCVT EC 500 860 800 430 265 62
EVCVT EC 600 860 800 430 300 65
EVCVT EC 750 860 800 430 340 68

Caratteristiche tecniche

Dati riferiti ai valori nominali dichiarati dal costruttore dei ventilatori.


Modello EVCVT EC 40 70 100 250 350 500 600 750
Tipo di Ventilatore   Plug fan
Numero Ventilatori Nr 1
Portata aria nominale m3/h 400 700 1000 2500 3500 5000 6000 7500
Pressione utile disponibile Pa 50 100 130 160 50 60 130 150
Pressione sonora mandata
Lw(EN3747)		 dB(A) 66,2 73,3 76,9 84,5 82,4 88,4 86,5 89,6
Pressione sonora aspirazione
Lw(EN3747)		 dB(A) 69,2 76,3 79,9 87,5 88,5 94,0 94,0 95,0
Alimentazione V / ph / Hz 230/1/50 400/3/50
Corrente Max assorbita A 0,32 0,75 1,2 2,8 3,1 5,6 6,0 2,9
Potenza Max assorbita W 43 85 145 448 715 1270 1400 1850
Grado di protezione IP 44 54

Portata aria

modello pressione statica Pa
100 200 300 400 500 600 700 800
portata m3/h
EVCVT EC 40 350 270 80
EVCVT EC 70 700 570 320 120
EVCVT EC 100 1080 880 600 300 80
EVCVT EC 250 2600 2350 2070 1700 1300 900 500 200
EVCVT EC 350 3450 3200 2900 2500 2000 900
EVCVT EC 500 4950 4550 4400 4000 3650 3200 2600 1590
EVCVT EC 600 6100 5800 5400 5050 4250 3650 2450
EVCVT EC 750 7600 7200 6800 6300 5700 4900 2800

Listino prezzi

modello EVCVT EC variatore di velocità regolatore di portata o pressione costante tettuccio parapioggia
EVRDV EVKPOC
euro euro euro euro
EVCVT EC 40 a.r. 148,33 a.r. a.r.
EVCVT EC 70 a.r. 148,33 a.r. a.r.
EVCVT EC 100 a.r. 148,33 a.r. a.r.
EVCVT EC 250 a.r. 148,33 a.r. a.r.
EVCVT EC 350 a.r. 148,33 a.r. a.r.
EVCVT EC 500 a.r. 148,33 a.r. a.r.
EVCVT EC 600 a.r. 148,33 a.r. a.r.
EVCVT EC 750 a.r. 148,33 a.r. a.r.
