EVDEH - clone - 2024-01-17 15:31:59 Deumidificatori per applicazioni residenziali.
Descrizione:
L’EVDEH è un deumidificatore ad alta efficienza con sezione di trattamento aria, deumidificazione, integrazione raffrescamento e riscaldamento. Grazie alla batteria ad acqua al suo interno, l'unità che può esser collegata ad una pompa di calore o all’impianto radiante per poter integrare il caldo e freddo in ambiente in base alla stagione. La macchina è fornita plug-and-play per un’installazione rapida e semplificata. L’unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento con ampi range di temperatura.
Versioni:
Versione D: versione per deumidifica ad aria neutra (isotermica).
Unità per la sola deumifica dell'aria proveniente dal ventilatore di ricircolo.
La portata d'aria viene aumentata ricircolando l'aria ambiente consentendo così il funzionamento del circuito frigorifero, ottenendo durante il periodo estivo (compressore attivo) aria deumidificata.
L'unità è dotata di batteria idronica di post raffreddamento/riscaldamento che se alimentata consente di fornire un'integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante (il collegamento all'impianto di riscaldamento/raffrescamento è opzionale e non pregiudica la deumidificazione dell'aria).
Versione DC: versione per deumidifica ed integrazione in raffrescamento/riscaldamento.
la portata d'aria viene aumentata ricircolando l'aria ambiente consentendo così di deumidificare l'aria e di fornire un’integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
-deumidifica, l'unità condensa parzialmente in aria e parzialmente in acqua tramite il condensatore a piastre, ottenendo aria deumidificata;
-deumidifica + Integrazione raffrescamento: l'unità condensa totalmente in acqua, ottenendo così aria deumidificata e raffrescata.
Durante il periodo invernale (compressore spento) la batteria idronica è alimentata con acqua calda dall'impianto di riscaldamento e si comporta come una termoventilante.
Caratteristiche:
EVDEH è caratterizzato da dimensioni compatte grazie alle quali è possibile un’agevole installazione a scomparsa sia a soffitto che a parete.
La struttura è costituita da un telaio autoportante in lamiera zincata con isolamento interno, da una batteria idronica e da una sezione filtrante a bassa perdita di carico e facilmente rimovibile.
Ogni unità è inoltre dotata di un ventilatore centrifugo EC a basso consumo energetico con pale avanti per una silenziosità ottimale. I motori inoltre sono a PORTATA COSTANTE e questo permette un autoadattamento all’impianto realizzato.
Elettronica di comando:
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata in grado di controllare il funzionamento dell'unità in temperatura ed umidità, la ventilazione, la temperatura dell'acqua alla batteria di integrazione e la temperatura del refrigerante nel circuito frigorifero.
L’unità è fornita con tre modi di funzionamento:
-SLAVE, l'unità viene gestita da comandi esterni derivanti dall'elettronica del sistema radiante.
-MASTER in abbinamento al deumidificatore viene fornito il comando EVCND pannello remoto touch (non compreso nella fornitura, da acquistare separatamente) che consente al deumidificatore di diventare una unità autonoma.
-MODBUS l'unità viene controllata tramite la comunicazione modbus RS485.
Modelli:
Le unità di deumidificazione EVDEH possono esser fornite idonee per esser installate su parete o su soffitto.
Configurazione verticale:
-versione ad incasso (N)
questa versione è realizzata con un deumidificatore idoneo per esser incassato a muro con l'ausilio di una cassaforma da incasso per contenerlo e da una griglia estetica in lamiera verniciata RAL9003. Disponibili 3 taglie:
-EVDEH 20 VN capacità di deumidificazione fino a 12,2 l/24h
-EVDEH 30 VN capacità di deumidificazione fino a 16,5 l/24h
-EVDEH 50 VN capacità di deumidificazione fino a 29,8 l/24h.
-versione a vista (M)
questa versione è realizzata con un'estetica accattivante in lamiera verniciata RAL9003. Disponibili 3 taglie:
-EVDEH 20 VM capacità di deumidificazione fino a 12,2 l/24h
-EVDEH 30 VM capacità di deumidificazione fino a 16,5 l/24h
-EVDEH 50 VM capacità di deumidificazione fino a 29,8 l/24h
Configurazione orizzontale:
questa versione è caratterizzata da dimensioni compatte grazie alle quali è possibile un’agevole installazione a scomparsa a soffitto. Disponibili 2 taglie:
-EVDEH 30 H capacità di deumidificazione fino a 18,9 l/24h
-EVDEH 50 H capacità di deumidificazione fino a 36,2 l/24h.
Impiego:
L'unità è particolarmente indicata per locali residenziali, commerciali o edifici residenziali collettivi dove è necessario deumidificare per la presenza di impianti radianti.
Prestazioni unità - Dati generali
| Versione VERTICALE | Versione ORIZZONTALE | |||||
| Grandezza | EVDEH 20 VM / VN | EVDEH 30 VM / VN | EVDEH 50 VM / VN | EVDEH 30 H | EVDEH 50 H | |
| Alimentazione | V / ph / Hz | 230 / 1 / 50 | 230 / 1 / 50 | |||
| Grado di protezione | IP | 20 | 20 | |||
| Portata aria totale | m³/h | 220 | 320 | 500 | 300 | 500 |
| Pressione utile | Pa | 8 | 10 | 10 | 150 | 100 |
Versione D:
(1) Temperatura aria ambiente 26°C; umidità relativa 65%, acqua 16°C
(2) Temperatura aria ambiente 20°C; umidità relativa 60%, acqua 35°C
| VERSIONE D | Versione VERTICALE | Versione ORIZZONTALE | ||||
| EVDEH 20 VM / VN | EVDEH 30 VM / VN | EVDEH 50 VM / VN | EVDEH 30 H | EVDEH 50 H | ||
| Capacità di deumidificazione utile | l/24h | 12,2 | 16,5 | 29,8 | 18,9 | 36,2 |
| Potenza frigorifera resa batteria idronica¹ | kW | 0,46 | 0,71 | 1,06 | 0,58 | 1,22 |
| Portata acqua | m³/h | 0,14 | 0,19 | 0,35 | 0,15 | 0,3 |
| Perdita di carico | Kpa | 11 | 14 | 22 | 4,5 | 9,0 |
| Potenza termica resa² | kW | 0,36 | 0,57 | 0,79 | 0,62 | 1,3 |
| Pressione sonora Lp ad 3 Mt | dB(A) | 36 | 38 | 40 | 36 | 38 |
| Alimentazione elettrica | V/Ph/Hz | 230 / 1 / 50 | 230 / 1 / 50 | |||
| Corrente massima assorbita | A | 1,76 | 3,35 | 4,51 | 3,2 | 5,3 |
Versione DC:
(1) Temperatura aria esterna 30°; umidità relativa 60%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale.
Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 16°C Acqua out 18°C.
(2) Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C Acqua out 30°C.
| VERSIONE DC | Versione VERTICALE | Versione ORIZZONTALE | |||
| EVDEH 30 VM / VN | EVDEH 50 VM / VN | EVDEH 30 H | EVDEH 50 H | ||
| Capacità di deumidificazione utile | l/24h | 16,5 | 29,8 | 18,9 | 36,2 |
| Potenza frigorifera totale resa (1) | kW | 1,41 | 2,1 | 1,37 | 2,7 |
| Portata acqua | m³/h | 0,19 | 0,35 | 0,15 | 0,30 |
| Perdita di carico | Kpa | 14 | 22 | 4,5 | 9,0 |
| Potenza termica resa (2) | kW | 0,57 | 0,79 | 0,62 | 1,30 |
| Pressione sonora Lp ad 3 Mt | dB(A) | 38 | 40 | 36 | 38 |
| Alimentazione elettrica | V/Ph/Hz | 230 / 1 / 50 | |||
| Corrente massima assorbita | A | 3,35 | 4,51 | 3,2 | 5,3 |
Tipologia di installazione (verticale):

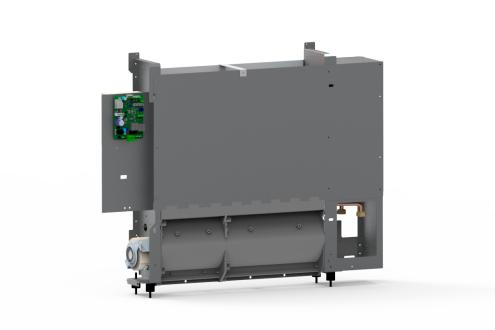

versione ad incasso (N)

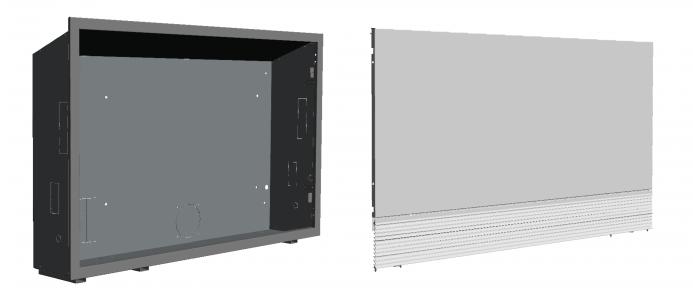

cassaforma e griglia per versione ad incasso (N)

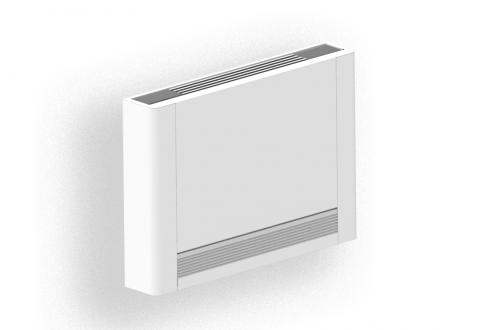

versione a vista (M)

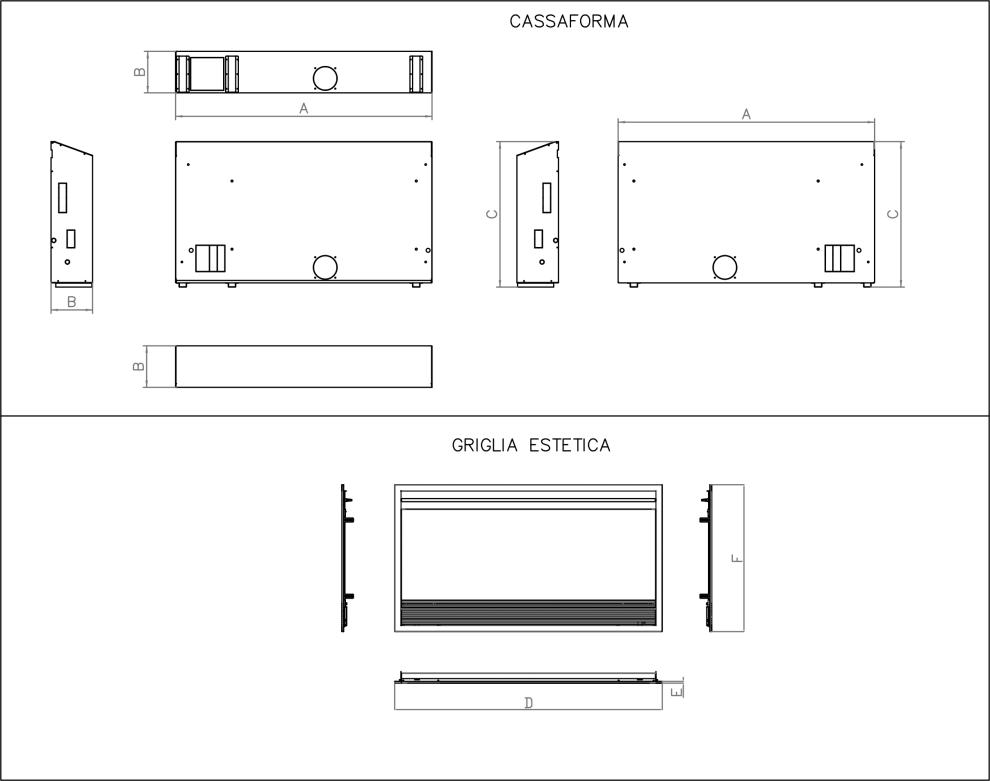

Dimensioni versione verticale ad incasso (N)
| Modello | EVDEH 20 VN | EVDEH 30 VN | EVDEH 50 VN | ||
| Cassaforna | Larghezza A | mm | 915 | 1115 | 1315 |
| Profondità B | mm | 170 | 213 | 213 | |
| Altezza C | mm | 746 | 746 | 746 | |
| Griglia estetica | Larghezza D | mm | 972 | 1172 | 1372 |
| Profondità E | mm | 9 | 9 | 9 | |
| Altezza F | mm | 754 | 754 | 754 | |
| Diametro attacchi acqua mandata/ritorno | Ø | 1/2"-1/2" | |||
| Diametro scarico condensa | Ø mm | 16 | |||
| Peso versione D | kg | 36 | 43 | 47 | |
| Peso versione DC | kg | 37 | 44 | 48 | |

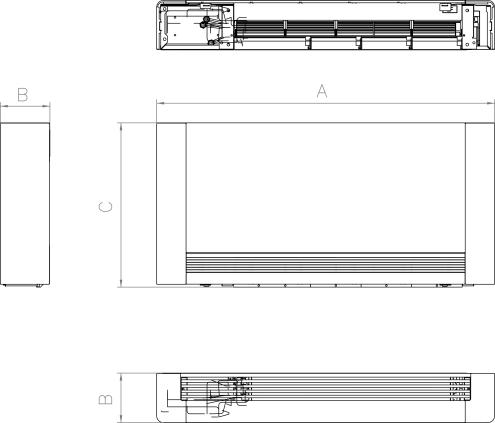

Dimensioni versione verticale a vista (M)
| Modello | EVDEH 20 VM | EVDEH 30 VM | EVDEH 50 VM | ||
| Cassaforna | Larghezza A | mm | 897 | 1137 | 1340 |
| Profondità B | mm | 149 | 196 | 196 | |
| Altezza C | mm | 650 | 650 | 650 | |
| Diametro attacchi acqua mandata/ritorno | Ø | 1/2"-1/2" | |||
| Diametro scarico condensa | Ø mm | 16 | |||
| Peso versione D | kg | 36 | 43 | 47 | |
| Peso versione DC | kg | 37 | 44 | 48 | |
Dimensioni versione orizzontale:
| Modello | EVDEH 30 H | EVDEH 50 H | ||
| Dimensioni | Larghezza A | mm | 690 | 690 |
| Profondità B | mm | 690 | 800 | |
| Altezza C | mm | 250 | 310 | |
| Mandata e ripresa bxh | mm | 350x180 | 520x250 | |
| A1 | mm | 300 | 300 | |
| B1 | mm | 270 | 320 | |
| Diametro attacchi acqua mandata/ritorno | Ø | 1/2"-1/2" | ||
| Diametro scarico condensa | Ø mm | 16 | ||
| Peso versione D | kg | 40 | 53 | |
| Peso versione DC | kg | 42 | 55 | |
Listino e accessori (VERSIONE VERTICALE VN, INSTALLAZIONE A INCASSO):
| modello | versione | accessori | |||||||
| D | DC | controllo elettronico remoto | Cassaforma | Griglia estetica | Valvola acqua on/off a 2 vie 1/2" | Valvola acqua on/off a 3 vie 1/2" | kit filtri | ||
| EVCND | |||||||||
| euro | euro | euro | euro | euro | euro | euro | euro | ||
| VERTICALE | EVDEH 20 VN | a.r. | - | 227,38 | a.r. | a.r. | 311,90 | 363,89 | 35,57 |
| EVDEH 30 VN | a.r. | a.r. | 227,38 | a.r. | a.r. | 311,90 | 363,89 | 50,81 | |
| EVDEH 50 VN | a.r. | a.r. | 227,38 | a.r. | a.r. | 311,90 | 363,89 | 71,14 | |
Listino e accessori (VERSIONE VERTICALE VM, INSTALLAZIONE A VISTA):
| modello | versione | accessori | |||||
| D | DC | controllo elettronico remoto | Valvola acqua on/off a 2 vie 1/2" | Valvola acqua on/off a 3 vie 1/2" | kit filtri | ||
| EVCND | |||||||
| euro | euro | euro | euro | euro | euro | ||
| VERTICALE | EVDEH 20 VM | a.r. | - | 227,38 | 311,90 | 363,89 | 35,57 |
| EVDEH 30 VM | a.r. | a.r. | 227,38 | 311,90 | 363,89 | 34,30 | |
| EVDEH 50 VM | a.r. | a.r. | 227,38 | 311,90 | 363,89 | 71,14 | |
Listino e accessori (VERSIONE ORIZZONTALE H, INSTALLAZIONE A SOFFITTO):
