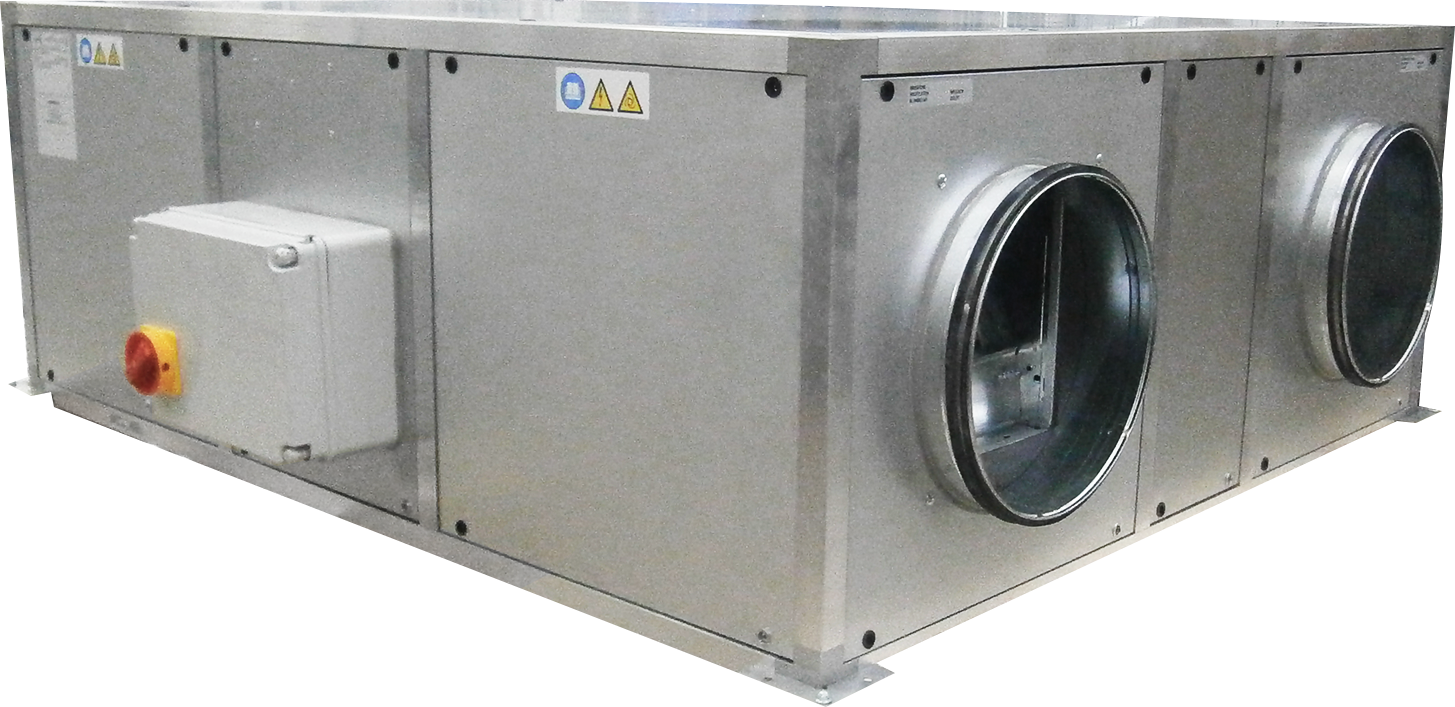

EVHRPT Recuperatore a flusso incrociato fino a 4000 m³/h ed efficienza 80%

Descrizione

Unità di ventilazione a doppio flusso con recupero di calore a medio
rendimento (η > 73%).
Soluzione ideale per ottenere la più alta certificazione energetica degli edifici del settore terziario, industriale e residenziale collettivo (impianti condominiali centralizzati). Per installazione orizzontale all’esterno (con tetto di protezione) o all’interno, con temperatura ambiente compresa tra -15° e + 50° C.

Impiego

Uffici, negozi, bar e ristoranti, edifici residenziali collettivi.
Ideale per il ricambio d'aria con rendimenti fino all'80%.

Caratteristiche

Struttura composta da telaio in profilati estrusi di alluminio, pannelli sandwich a doppia in lamiera Aluzinc (struttura esterna e parti interne), isolamento in schiuma poliuretanica iniettata spessore 25 mm e densità 42 kg/m3 (isolamento acustico e termico), vasca raccolta condensa in lamiera zincata, scambiatore di calore statico in alluminio in controcorrente certificato Eurovent, by-pass manuale di serie, elettroventilatori centrifughi AC a 3 o 4 velocità alimentazione monofase 230V-1-50/60Hz (Erp-2015).
Imbocchi circolari per collegamento alle canalizzazioni aria , configurazione modificabile in cantiere. Filtri con bassa perdita di carico di efficienza:
-ePM 1 - 70 % (F7) sull’aria di rinnovo
-ePM 10 - 50 % (M5) sull’aria estratta.
Portine d'accesso laterali e spazi tecnici interni per una facile ispezione/manutenzione dei filtri.
Installazione orizzontale.

Accessori

-Batteria elettrica da canale ON/OFF modello EVBE.
-Batteria elettrica da canale CON REGOLAZIONE INTEGRATA modello EVBER.
-Batteria di riscaldamento/post riscaldamento modello EVBAC
-Batteria di raffreddamento/post raffreddamento modello EVBAF

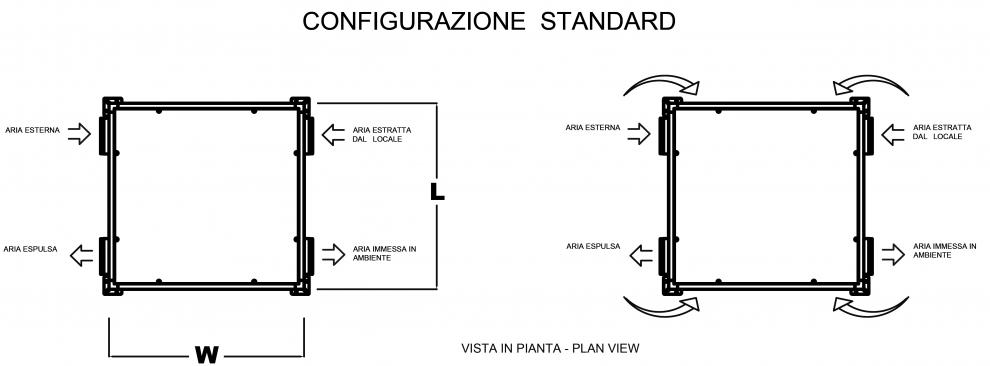

Configurazioni possibili:

Gli attacchi dell'aria possono essere ruotati singolarmente di 90° direttamente in fase di installazione . Questo vale per tutti e quattro gli attacchi. Sotto vengono riportate le due configurazioni opposte.

Caratteristiche tecniche:


Modelli:   EVHRPT 40 EVHRPT 70 EVHRPT 150 EVHRPT 200 EVHRPT 250 EVHRPT 400
Tipo di Ventilatori   Centrifughi
Numero Ventilatori Nr 2
Portata aria nominale m³/h 400 700 1500 2000 2500 4000
Pressione utile disponibile Pa 125 250 150 100 180 140
Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità interna 28% - Temp.esterna 7° - Umidità esterna 72%
Tipo di scambiatore   Piastre  in alluminio
Numero Scambiatori Nr. 1
 Efficienza di recupero % 78,2 76,3 78,1 77,9 76,7 76,7
Tipo di filtri   ePM 1  -  70 % (F7) sull’aria di rinnovo
ePM 10 - 50 % (M5) sull’aria estratta
Dati acustici (Potenza sonora Lw dB (A) secondo EN ISO 3747 CLASSE 3) 4^ velocità dB(A) 40,8 38,6 41,7 41 42,6 38,4
3^ velocità dB(A) 55,4 68,1 73,4 73,6 74,2 82,2
2^ velocità dB(A) 50,9 61,6 71 66,9 69,5 79,4
 1^ velocità dB(A) 47,1 51,5 / / / /
Rumore dalla cassa Massima velocità
Potenza sonora Lw
dB(A) 50,4 57,7 59,5 60,4 61,8 67,1
Dati Elettrici (Dati riferiti ai valori nominali dichiarati dal costruttore dei ventilatori) Tensione di alimentazione V 230 / 1 / 50-60
Corrente Max assorbita A 1,4 2,7 7,7 7,7 9,7 19,3
Potenza Max assorbita W 2 x 150 2 x 190 2 x 400 2 x 400 2 x 550 2 x 750
Grado di protezione   IP 20 IP 20 IP 20 IP 20 IP 20 IP 20
Dimensionali Larghezza W mm 1050 1150 1300 1300 1500 1980
Profondità L mm 1100 1200 1460 1460 2300 2300
Altezza H mm 370 430 500 550 640 640
Diametro attacchi mm 200 250 315 315 400 400
Peso kg 74 91 142 150 273 291
Scarico condensa mm 20 20 20 20 20 20

Listino recuperatori e accessori

Articolo normalmente disponibile a magazzino
modello commutatore by-pass commutatore di velocità kit filtri di ricambio
EVHRPT on/off efficienza M5/F7
euro euro euro euro
40 3209,23 100,29 75,21 a.r.
70 3952,12 100,29 75,21 a.r.
150 5400,72 100,29 76,37 a.r.
200 6007,10 100,29 76,37 a.r.
250 8574,48 100,29 76,37 a.r.
400 11333,34 100,29 76,37 a.r.
