ZENiX-100 Controllore programmabile
Descrizione
Controllore intelligente per la gestione e il monitoraggio di serrande tagliafuoco e di controllo fumo negli impianti. Consente l’integrazione con sistemi BMS e la gestione fino a 100 moduli.
L'utilizzo del controllo ZENiX e dei prodotti della gamma ONE-X, permettono un sistema di controllo basato su bus riducendo drasticamente le esigenze di cablaggio in un edificio. Questo comporta una significativa riduzione dei costi dei cavi e dell’installazione. Il programma Webtool, già integrato all'interno del controllore, assicura la possibilità di verifica dello stato delle serrande anche in fase di installazione, portando a una notevole riduzione dei tempi di commissioning.
Caratteristiche
Gestione fino a 100 dispositivi di campo;
Alimentazione 230 V AC+/-15% – 50/60 Hz;
Assorbimento 24 W - 25 VA;
Range di temperatura di utilizzo 0 … +50 °C;
Installazione su guida DIN lunghezza 162 mm, dimensioni 162 x 90 x 62 mm;
Peso 400 g;
Attraverso i dispositivi di campo (1 FD - 2 FD) è possibile la gestione di serrande tagliafuoco e tagliafumo motorizzate 230 V o 24 V non predisposte di sistema integrato ONE-X;
Possibilità di gestione di serrande tagliafuoco con azionamento manuale tramite i moduli di campo MFD;
Integrazione con sistemi BMS tramite protocollo BACnet IP;
2 ingressi digitali e 2 uscite digitali NO/NC programmabili;
Porta Ethernet RJ45 per accesso locale o remoto;
Comunicazione bus fino a 1000 m con topologia in linea o ad anello;
Software ZENiX Webtool integrato per configurazione, test e gestione scenari;
Possibilità di programmare scenari incendio complessi;
LED di stato integrati per segnalazione bus, allarmi ed errori;
Conforme alla direttiva bassa tensione ( LVD ) e alla direttiva compatibilità elettromagnetica ( EMC ) per maggiori specifiche rimandiamo alla scheda tecnica;
Impiego
Lo ZENiX-100 può essere utilizzato come gateway verso un sistema di gestione dell’edificio (BMS) tramite BACnet IP, ma può anche operare in modo indipendente come soluzione stand-alone.
Trova applicazione in tutti gli ambiti nei quali cui ci sia la necessità di avere un controllo puntuale dello stato delle serrande tagliafuoco e tagliafumo.
Note
Le operazione di pre-commissioning devono essere svolte solamente da personale rft o partner certificati. Per maggiori informazioni scaricare il file "Termini&Condizioni" consultabile nella sezione Documenti.
Dati di Funzionamento
Dati tecnici Tensione Nominale AC 230 V ±15% 50/60 Hz Potenza Assorbita 24 W (25 VA) Connessione alimentazione 3 terminali x max. 1.5 mm² Connessione bus dati Terminali Bus 2 x 4 x max. 1.5 mm² (fili a 4 colori) Input digitali 2 x contatti puliti digitali (4 terminali, fili min. 0.5 mm² a max. 1.5 mm²) Output digitali 2 x output binari (6 terminali, fili min. 0.5 mm² a max. 1.5 mm²) – NO/NC relè (125 V AC – 60 W) Porta Ethernet integrata Ethernet 10/100 Mbps con connettore RJ45 Peso 400 g Lunghezza del bus 1000 m Numero massimo di moduli 100

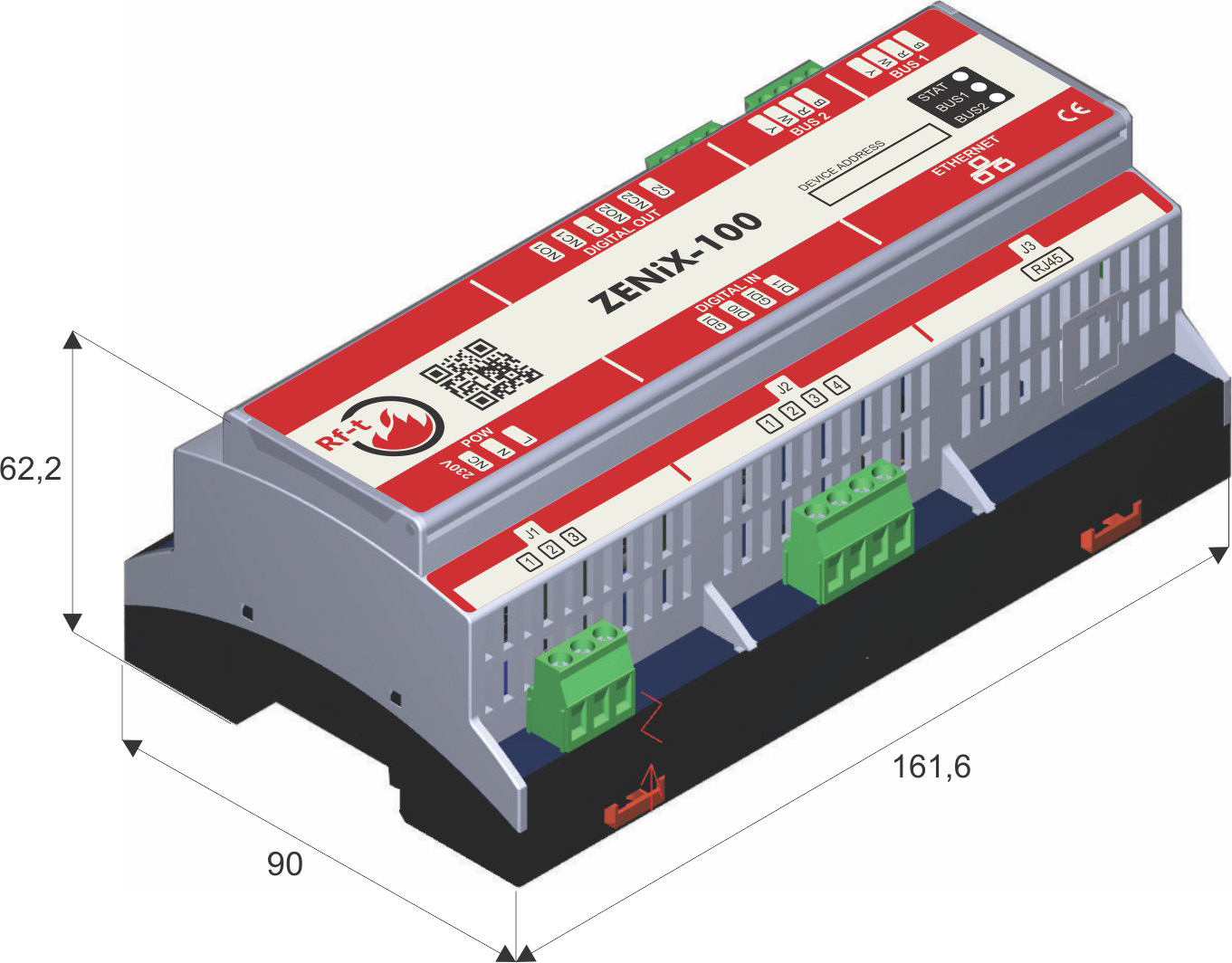

ZENiX-100 dimensioni
Lunghezza (mm) Profondità (mm) Altezza (mm) 161,6 90 62,2
Collegamenti elettrici
Il controllore ZENiX e i moduli in campo sono connessi tramite un sistema di bus dati e comunicano tra di loro tramite protocollo BACnet.
Il controllore permette l'alimentazione dei moduli di campo, questo permette la supervisione dei vari dispositivi senza una alimentazione diretta dei moduli.
L'alimentazione rimane comunque necessaria per l'apertura e chiusura nel caso di serrande motorizzate, la sezione dei cavi deve rispettare le necessità di impianto e le normative locali.
Il cablaggio del bus è ad ad anello questo permette di aumentare la sicurezza dell'impianto, nel caso in cui l’anello venga interrotto il controllore ridireziona le comunicazioni in maniera da mantenere i componenti attivi.
N.B. la lunghezza massima di un loop per la gestione delle serrande è di 1000 m e 100 dispositivi.
Per la connessione tra moduli e controllore ZENiX è possibile utilizzare, per le serrande tagliafuoco, un cavo 2x2x0,8 mm2 del tipo KNX, mentre nel caso di serrande tagliafumo è necessario l'utilizzo di un cavo con certificazione di resistenza al fuoco.
N.B. Vanno comunque verificate le normativa specifiche in materia, variazioni sulla tipologia di cavo possono essere necessarie a seconda delle norme e delle appplicazioni.
Il sistema ZENiX è quindi formato da tre livelli:
Gestione: lato gestione lo ZENiX riceve il segnale anticendio (tramite ingresso digitale) e può comunicare via protocollo BACnet lo stato dei moduli in tempo reale;
Quadro elettrico: è dove viene alloggiato lo ZENiX e i suoi accessori, è già possibile provvedere all fornitura di un quadro elettrico predisposto con i vari componenti pronto all'installazione;
Campo: per campo è inteso dove sono installate serrande tagliafuoco, tagliafumo e i dispositivi di campo;
Listino prezzi: quotazioni a richiesta
Fornitura e posa in opera di controllore per sistema di monitoraggio e comando serrande tagliafuoco e serrande di controllo fumo, tipo ZENiX-100 o equivalente, idoneo alla gestione centralizzata dei dispositivi di sicurezza antincendio installati nell’edificio, quali serrande tagliafuoco, serrande di controllo fumo, ventilatori e moduli di ingresso e uscita digitali. Il controllore dovrà gestire una rete di comunicazione bus dedicata per il collegamento dei dispositivi di campo, realizzata tramite cablaggio a quattro fili utilizzati per la trasmissione dei dati e l’alimentazione del sistema di comunicazione.
Il dispositivo dovrà essere in grado di riconoscere automaticamente i dispositivi collegati mediante identificativo univoco preconfigurato e garantire il monitoraggio continuo dello stato dei dispositivi connessi anche in caso di mancanza di alimentazione locale dei dispositivi di campo. Il sistema dovrà consentire la verifica e la diagnostica del cablaggio della rete bus tramite software integrato e permettere l’individuazione di eventuali anomalie o errori di collegamento.
Il controllore dovrà consentire l’integrazione con sistemi di supervisione e gestione tecnica dell’edificio (BMS) tramite protocollo di comunicazione BACnet/IP e permettere la gestione delle logiche operative del sistema mediante matrici causa-effetto per la gestione degli scenari di allarme incendio, funzionamento ordinario, manutenzione e test. Il sistema dovrà inoltre garantire la registrazione degli eventi e la visualizzazione in tempo reale dello stato dei dispositivi tramite interfaccia web integrata accessibile tramite rete Ethernet.
Il controllore dovrà essere installabile su guida DIN all’interno di quadro elettrico, alimentato a 230 V AC e predisposto per connessione Ethernet per configurazione, supervisione e integrazione con sistemi di automazione dell’edificio. Il collegamento dei dispositivi di campo dovrà essere realizzato tramite cavo bus standard tipo 2x2x0,8 mm² o equivalente.
La fornitura dovrà comprendere il controllore completo di software di gestione, strumenti di diagnostica, accessori di installazione, collegamenti elettrici, configurazione di base del sistema e ogni onere necessario per dare il sistema perfettamente funzionante e conforme alle specifiche di progetto.
Unità di misura: cad.
