EBV Bocchette di mandata in acciaio passo 20 mm
Descrizione
Bocchette di mandata dell’aria in acciaio con 1 o 2 ordini di alette orientabili singolarmente.
Caratteristiche
Materiale: acciaio.
Finitura: zincatura.
Installazione: con viti su cornice.
Impiego
Per la mandata dell’aria con installazione a parete o a canale negli impianti di ventilazione e condizionamento.
Modelli
- EBV-VO con 2 ordini di alette verticale e orizzontale;
- EBV-OV con 2 ordini di alette orizzontale e verticale;
- EBV-V con 1 ordine di alette verticale;
- EBV-O con 1 ordine di alette orizzontale.
Esempio: la versione VO ha il primo ordine verticale vicino al frontale, il secondo ordine orizzontale all'interno della bocchetta.
Accessori
- EPZ - Plenum Zincato;
- EPI - Plenum Isolato;
- SC - Serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- CT - Controtelaio a murare in acciaio zincato.
A richiesta
- Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.
- Clips per installazione a parete.
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito a bocchette senza serranda, deflessione delle alette 0°, con effetto coanda (soffitto), velocità terminale 0,25 m/sec e T max 15°C
dB(A): indice di rumorosità
Tutte le dimensioni sono espresse in mm
| Dimensioni LxH | Sezione Efficace | m³/h | L1 | m³/h | L1 |
| m2 | |||||
| 200x100 | 0,013 | 100 | 3 | 160 | 5 |
| 300x100 | 0,018 | 140 | 3.7 | 230 | 5.6 |
| 400x100 | 0,025 | 200 | 4.5 | 320 | 6.8 |
| 500x100 | 0,033 | 260 | 6 | 420 | 8 |
| 300x150 | 0,029 | 230 | 4.3 | 370 | 7 |
| 400x150 | 0,039 | 310 | 5 | 500 | 8 |
| 500x150 | 0,051 | 400 | 5.8 | 640 | 9 |
| 600x150 | 0,059 | 470 | 6 | 750 | 9.5 |
| 300x200 | 0,044 | 350 | 5.5 | 560 | 8 |
| 400x200 | 0,057 | 450 | 5.8 | 720 | 9 |
| 500x200 | 0,071 | 560 | 6.5 | 900 | 10 |
| 600x200 | 0,086 | 680 | 9 | 1080 | 14 |
| 800x200 | 0,115 | 910 | 10 | 1450 | 15 |
| 1000x200 | 0,145 | 1150 | 9 | 1830 | 14 |
| 600x300 | 0,136 | 1080 | 9.6 | 1730 | 15 |
| 800x300 | 0,178 | 1410 | 10.5 | 2250 | 16 |
| 1000x300 | 0,226 | 1790 | 13 | 2860 | 18 |
| 600x400 | 0,180 | 1430 | 11 | 2290 | 17 |
| 800x400 | 0,245 | 1940 | 12 | 3080 | 18 |
| 1000x400 | 0,310 | 2460 | 16 | 3940 | 20 |
| V (m/s) | 2,2 | 3,5 | |||
Indice di rumorosità dB(A)
| Vk m/s | defl. 0° | defl. 20° | defl. 40° |
| dB(A) | dB(A) | dB(A) | |
| 2.2 | 15/20 | 18/23 | 20/25 |
| 3.5 | 20/25 | 23/28 | 25/30 |
Perdite di carico (Pa)
| Vk m/s | defl. 0° | defl. 20° | defl. 40° |
| Pa | Pa | Pa | |
| 2.2 | 4 | 5.5 | 7 |
| 3.5 | 9 | 13 | 16 |
Configurazione
Tutte le misure sono espresse in mm.
SC- Serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
CT - Controtelaio
Plenum
Modello

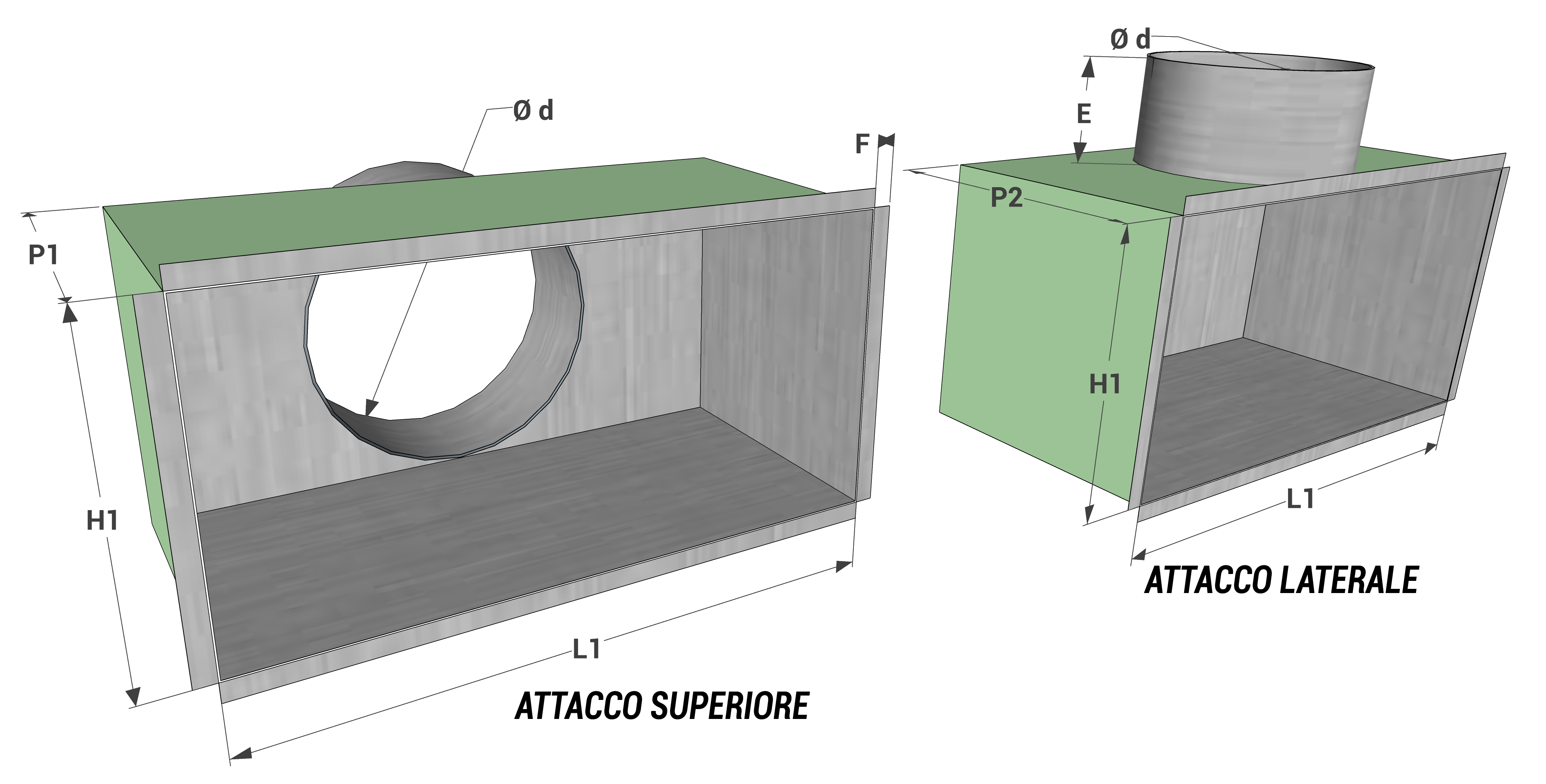

L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 200x100 200 1 98 200 1 98 80 12 500x200 200 1 198 300 1 198 80 12 300x100 200 1 98 200 1 98 80 12 600x200 200 2 198 300 2 198 80 12 400x100 200 2 98 200 2 98 80 12 800x200 200 2 198 300 2 198 80 12 500x100 200 2 98 200 2 98 80 12 1000x200 200 2 198 300 2 198 80 12 300x150 200 1 148 250 1 148 80 12 500x300 200 1 248 350 1 248 80 12 400x150 200 1 148 250 1 148 80 12 600x300 200 2 198 350 2 248 80 12 500x150 200 2 148 250 2 148 80 12 800x300 200 2 248 350 2 248 80 12 600x150 200 2 148 250 2 148 80 12 1000x300 200 2 248 350 2 248 80 12 800x150 200 2 148 250 2 148 80 12 600x400 200 2 198 350 2 248 80 12 300x200 200 1 198 300 1 198 80 12 800x400 200 2 298 350 2 298 80 12 400x200 200 1 198 300 1 198 80 12 1000x400 200 2 298 400 2 298 80 12
Listino Prezzi
Dimensioni EBV-VO EBV-OV EBV-O EBV-V LxH euro euro euro euro 200x100 24,66 24,66 19,75 19,75 300x100 29,85 29,85 21,05 21,05 400x100 34,94 34,94 22,38 22,38 500x100 40,11 40,11 26,30 26,30 300x150 34,23 34,23 25,01 25,01 400x150 40,82 40,82 28,95 28,95 500x150 45,69 45,69 30,24 30,24 600x150 52,65 52,65 32,89 32,89 800x150 68,49 68,49 38,17 38,17 300x200 40,82 40,82 28,95 28,95 400x200 46,06 46,06 31,53 31,53 500x200 53,91 53,91 35,53 35,53 600x200 60,06 60,06 40,82 40,82 800x200 81,33 81,33 46,06 46,06 1000x200 95,47 95,47 50,00 50,00 500x300 66,03 66,03 46,06 46,06 600x300 75,09 75,09 50,01 50,01 800x300 104,28 104,28 63,20 63,20 1000x300 122,40 122,40 73,68 73,68 600x400 90,78 90,78 63,20 63,20 800x400 127,34 127,34 77,64 77,64 1000x400 149,36 149,36 98,07 98,07
