EDE-FB Diffusori a getto elicoidale a geometria fissa
Descrizione
Diffusori a getto elicoidale ad alta induzione su pannello 600x600 con deflettori fissi curvi.
Caratteristiche
Materiale: acciaio.
Finitura: verniciato bianco RAL 9016.
Installazione: con viti laterali o centrale su ponte di montaggio del plenum.
Impiego
Diffusore adatto ad installazione compresa tra i 2,6 a 4 m di altezza.
Accessori
- EPZ-EDE-FB plenum zincato con serranda e ponte di fissaggio;
- EPI-EDE-FB plenum zincato ISOLATO con serranda e ponte di fissaggio;
- Vite e tappino.
Dimensioni
tutte le dimensioni sono espresse in mm
Modello L x H ØD C1 300 / 598 598x598 90 260 400 / 598 598x598 117 337 500 / 598 598x598 153 440 600 / 598 598x598 178 537
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
Modello Sezione Efficace Vk 2 3 4 5 6 7 m² 300 / 598 0,0102 m³/h 74 110 147 184 220 257 Pa 4 9 16 25 36 49 L(m) 1,2 1,7 2,3 2,9 3,4 4,0 dB(A) <20 22 24 28 34 37 400 / 598 0,0175 m³/h 126 189 252 315 378 441 Pa 4 9 16 26 37 51 L(m) 1,5 2,3 3,0 3,8 4,5 5,3 dB(A) <20 <20 24 28 34 40 500 / 598 0,0266 m³/h 192 287 383 479 574 670 Pa 4 9 17 26 38 52 L(m) 1,9 2,8 3,7 4,6 5,6 6,5 dB(A) <20 22 30 42 44 47 600 / 598 0,0374 m³/h 269 404 538 673 808 942 Pa 4 10 17 27 39 53 L(m) 2,2 3,3 4,4 5,5 6,6 7,7 dB(A) <20 22 30 37 42 45

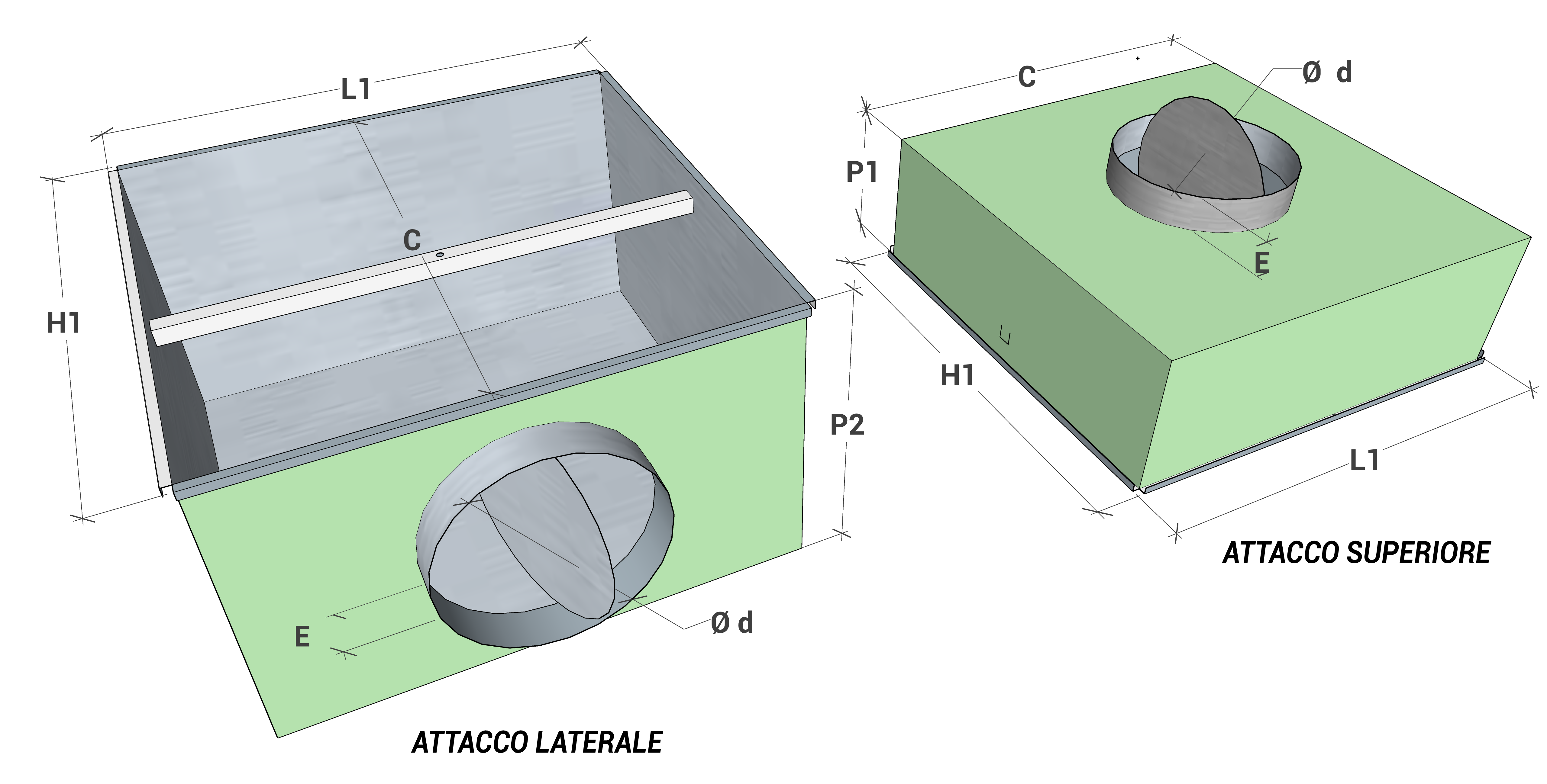

Dimensioni plenum
Tutte le dimensioni sono espresse in mm
Plenum Box Tipologia di diffusore compatibile Dimensioni esterne L1 x H1 Ø d P1 P2 〼 C E 300 EDE-FB 300 / 598 292x292 146 200 250 260 50 400 EDE-FB 400 / 598 392x392 198 200 300 360 50 500 EDE-FB 500 / 598 492x492 198 200 300 460 50 600 EDE-FB 300 / 598 592x592 248 200 350 560 50 EDE-FB 400 / 598 EDE-FB 500 / 598 EDE-FB 600 / 598
Listino prezzi
| Modello | 300 / 598 | 400 / 598 | 500 / 598 | 600 / 598 |
| euro | euro | euro | euro | |
| EDE-FB | 64,07 | 68,59 | 70,10 | 71,42 |
Listino prezzi plenum con stacco laterale
Per plenum con stacco superiore, quotazione a richiesta
