EDFL EDFLB Diffusori lineari a feritoie con deflettori
Descrizione
Diffusore lineare a feritoie con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria. Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.
Caratteristiche
Materiale: alluminio.
Finitura EDFL: telaio in alluminio anodizzato naturale e deflettori in alluminio verniciato nero.
Finitura EDFLB: telaio e deflettore in alluminio verniciato bianco RAL 9016. Feritoie: da 1 a 4 in versione standard, 5 o 6 su richiesta.
Installazione: direttamente a canale o mediante plenum con sistema di montaggio a ponti.
Dimensioni realizzabili in unico pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm.
Possibilità di costruzione in continuità.
Impiego
Diffusore adatto sia alla mandata che alla ripresa dell’aria in ambienti di grandi dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.
Modelli
- EDFL-10 diffusori di ripresa (senza deflettori).
- EDFL-20 diffusori di mandata con deflettori neri.
- EDFLB-20 diffusori di mandata verniciati bianco RAL9016 con deflettori bianchi.
- EDFL-30 diffusori di ripresa con serranda.
- EDFL-40 diffusori di mandata con deflettori neri e serranda a scorrimento. EDFLB-40 diffusori di mandata verniciati bianco RAL9016 con deflettori bianchi e serranda a scorrimento.
- EDFL-50 diffusori di mandata con deflettori neri, equalizzatore e serranda a scorrimento.
- EDFLB-50 diffusori di mandata verniciati bianco RAL9016 con deflettori bianchi, equalizzatore e serranda a scorrimento.
Accessori
- EPZ-EDFL - Plenum zincato;
- EPI-EDFL - Plenum isolato;
- EDFL-90° - Angolo di collegamento a 90°;
- Ponti di fissaggio;
- Kit di continuità.
Dimensioni diffusore lineare:
Tutte le dimensioni sono espresse in mm
Nr. Feritoie L A B C Numero Ponti di Fissaggio 1 Feritoia 600 46 70 41 2 800 2 1000 2 1200 2 1500 2 2000 2 2 Feritoie 600 86 110 81 2 800 2 1000 2 1200 2 1500 2 2000 2 3 Feritoie 600 126 150 121 2 800 2 1000 2 1200 2 1500 2 2000 3 4 Feritoie 600 166 190 161 2 800 2 1000 2 1200 2 1500 2 2000 3
Dati di funzionamento
Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10/12 °C, montati a filo soffitto e con lancio laterale.
Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.
La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono essere aumentate.
Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità
Nr. Feritoie Sezione Efficace m² Portata Aria, Lancio e Perdita di Carico 1 Feritoia 0,0097 m³/h 70 105 140 175 210 245 L(m) 1.8 2.7 3.6 4.5 5.4 6.3 2 Feritoie 0,0194 m3/h 140 210 280 350 420 490 L(m) 2.5 3.8 5 6.3 7.5 8.8 3 Feritoie 0,0291 m³/h 210 315 420 525 630 735 L(m) 3 4.7 6 7.8 9.3 11 4 Feritoie 0,0388 m3/h 280 420 560 700 840 980 L(m) 3.5 5.4 7 9 11 12.6 Vk m/s 2 3 4 5 6 7 Perdite di Carico Pa 8 15 26 40 55 70 Indice di Rumorosità dB(A) <20 22 32 37 44 48
Angolo di collegamento
Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione.
Tutte le misure sono espresse in mm.
Kit di continuità
Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.
Rete equilizzatrice e serranda a scorrimento:

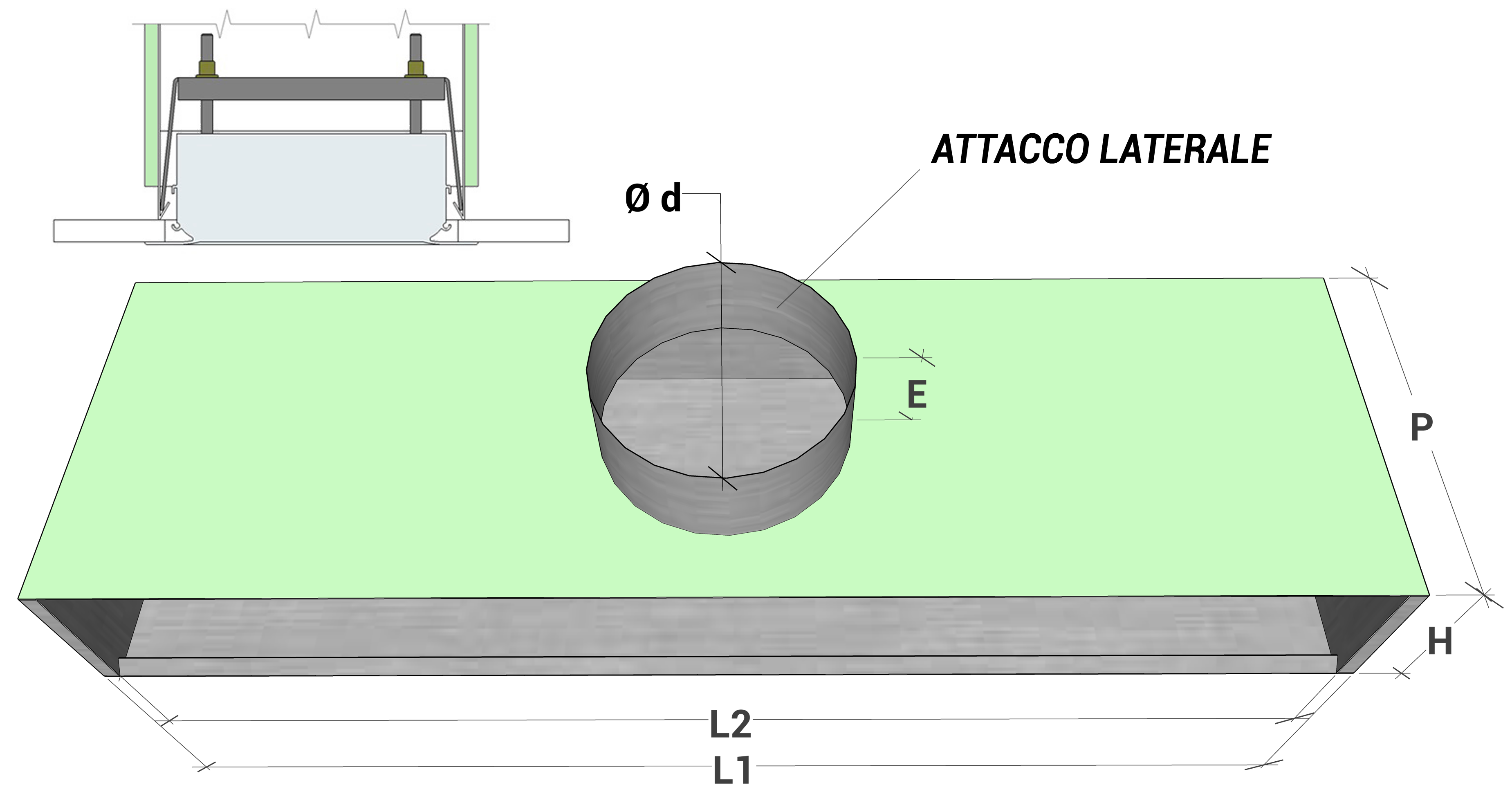

Dimensioni plenum e sistema di montaggio con ponti di fissaggio
Tutte le dimensioni sono espresse in mm
Nr. Feritoie L Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E 1 Feritoia 600 645 615 1 98 300 58 80 800 845 815 1 1000 1045 1015 1 1200 1245 1215 2 1500 1545 1515 2 2000 2045 2015 2 2 Feritoie 600 645 615 1 148 300 98 80 800 845 815 1 1000 1045 1015 1 1200 1245 1215 2 1500 1545 1515 2 2000 2045 2015 2 3 Feritoie 600 645 615 1 198 300 138 80 800 845 815 1 1000 1045 1015 1 1200 1245 1215 2 1500 1545 1515 2 2000 2045 2015 2 4 Feritoie 600 645 615 1 198 300 178 80 800 845 815 1 1000 1045 1015 1 1200 1245 1215 2 1500 1545 1515 2 2000 2045 2015 2
Installazione
Listino prezzi
Telaio in alluminio anodizzato naturale e deflettori in alluminio verniciato nero.
Verniciato Ral 9010 con deflettori colore nero + 20%
Listino prezzi
Telaio e deflettori verniciati Ral 9016
Listino prezzi
Listino prezzi accessori
