EDFLNA EDFLBNA Diffusori a feritoie con deflettori rotativi in alluminio
Descrizione
Diffusore in alluminio con deflettori rotativi regolabili per un ottimale controllo del lancio dell'aria. Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Deflettori: in alluminio.
Installazione: a canale o plenum.
Impiego
Diffusore adatto sia alla mandata che alla ripresa dell'aria in ambienti di vaste dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.
Modelli
- EDFLNA-10 diffusori di ripresa (senza deflettori).
- EDFLNA-20 diffusori di mandata con deflettori in ALLUMINIO.
- EDFLBNA-20 diffusori di mandata verniciati bianco RAL9010 con deflettori in ALLUMINIO bianchi.
- EDFLNA-40 diffusori di mandata con deflettori in ALLUMINIO e serranda a scorrimento.
- EDFLBNA-40 diffusori di mandata verniciati bianco RAL9010 con deflettori bianchi in ALLUMINIO e serranda a scorrimento.
- EDFLNA-50 diffusori di mandata con deflettori in ALLUMINIO, equalizzatore e serranda a scorrimento.
- EDFLBNA-50 diffusori di mandata verniciati bianco RAL9010 con deflettori in ALLUMINIO bianchi, equalizzatore e serranda a scorrimento.
Accessori
- EPZ-EDFLN - Plenum Zincato;
- EPI-EDFLN - Plenum Isolato;
- EDFLNA-90°- Angolo di collegamento a 90°;
- Kit di Continuità.
Dimensioni diffusore lineare
tutte le dimensioni sono espresse in mm
Nr. Feritoie L A B Numero Ponti di Fissaggio 1 Feritoia 800 44,4 67 2 2 Feritoie 87,6 110,2 2 3 Feritoie 130,8 153,4 2 4 Feritoie 174 196,6 2 1 Feritoia 1000 44,4 67 2 2 Feritoie 87,6 110,2 2 3 Feritoie 130,8 153,4 2 4 Feritoie 174 196,6 2 1 Feritoia 1500 44,4 67 3 2 Feritoie 87,6 110,2 3 3 Feritoie 130,8 153,4 3 4 Feritoie 174 196,6 3 1 Feritoia 2000 44,4 67 4 2 Feritoie 87,6 110,2 4 3 Feritoie 130,8 153,4 4 4 Feritoie 174 196,6 4
Dati di funzionamento
Dati riferiti a diffusori lunghi 1 m
Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
Lo(m): lancio orizzontale in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
Lv(m): lancio verticale in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
Nr. Feritoie Sezione Efficace m² Portata Aria, Lancio e Perdita di Carico 1 Feritoia 0,0099 m3/h 72 107 143 179 215 251 287 Pa 4 9 15 24 35 47 61 Lo(m) 2,6 4,0 5,3 6,6 7,9 9,2 10,5 Lv(m) 1,8 2,8 3,7 4,6 5,5 6,5 7,4 2 Feritoie 0,0199 m3/h 143 215 287 358 430 501 573 Pa 5 10 18 29 41 56 74 Lo(m) 3,8 5,6 7,5 9,4 11,3 13,2 15,1 Lv(m) 2,6 4,0 5,3 6,6 7,9 9,2 10,5 3 Feritoie 0,0298 m3/h 215 322 430 537 645 752 860 Pa 6 14 26 40 58 79 103 Lo(m) 4,4 6,7 8,9 11,1 13,3 15,6 17,8 Lv(m) 3,1 4,7 6,2 7,8 9,3 10,9 12,4 4 Feritoie 0,0398 m3/h 287 430 573 716 860 1003 1146 Pa 10 23 41 64 92 125 163 Lo(m) 5,0 7,6 10,1 12,6 15,1 17,6 20,2 Lv(m) 3,5 5,3 7,1 8,8 10,6 12,4 14,1 Vk m/s 2 3 4 5 6 7 8 Indice di Rumorosità dB(A) 25-30 30-35 35-40 40-45 42-48 45-50 50-55

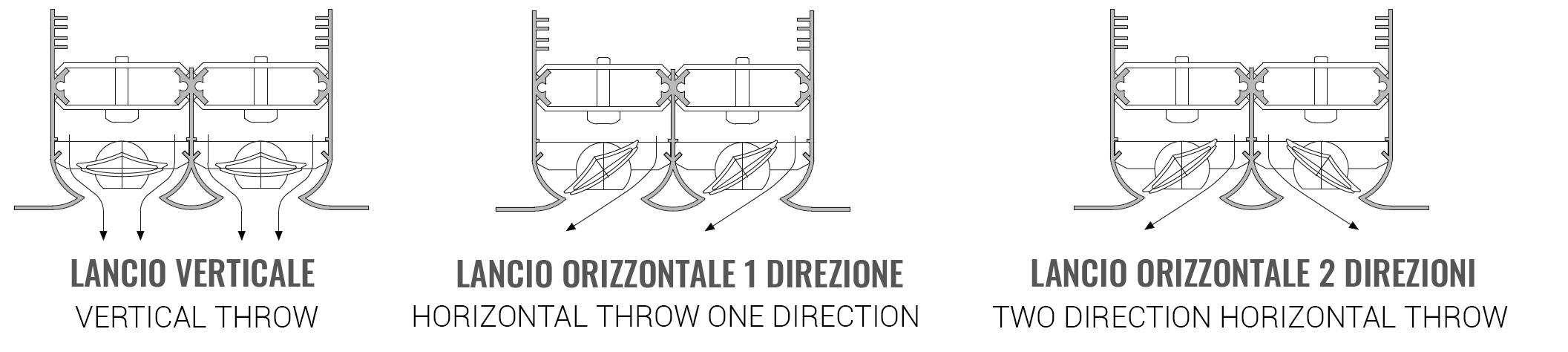

Caratteristiche del lancio
Angolo di collegamento

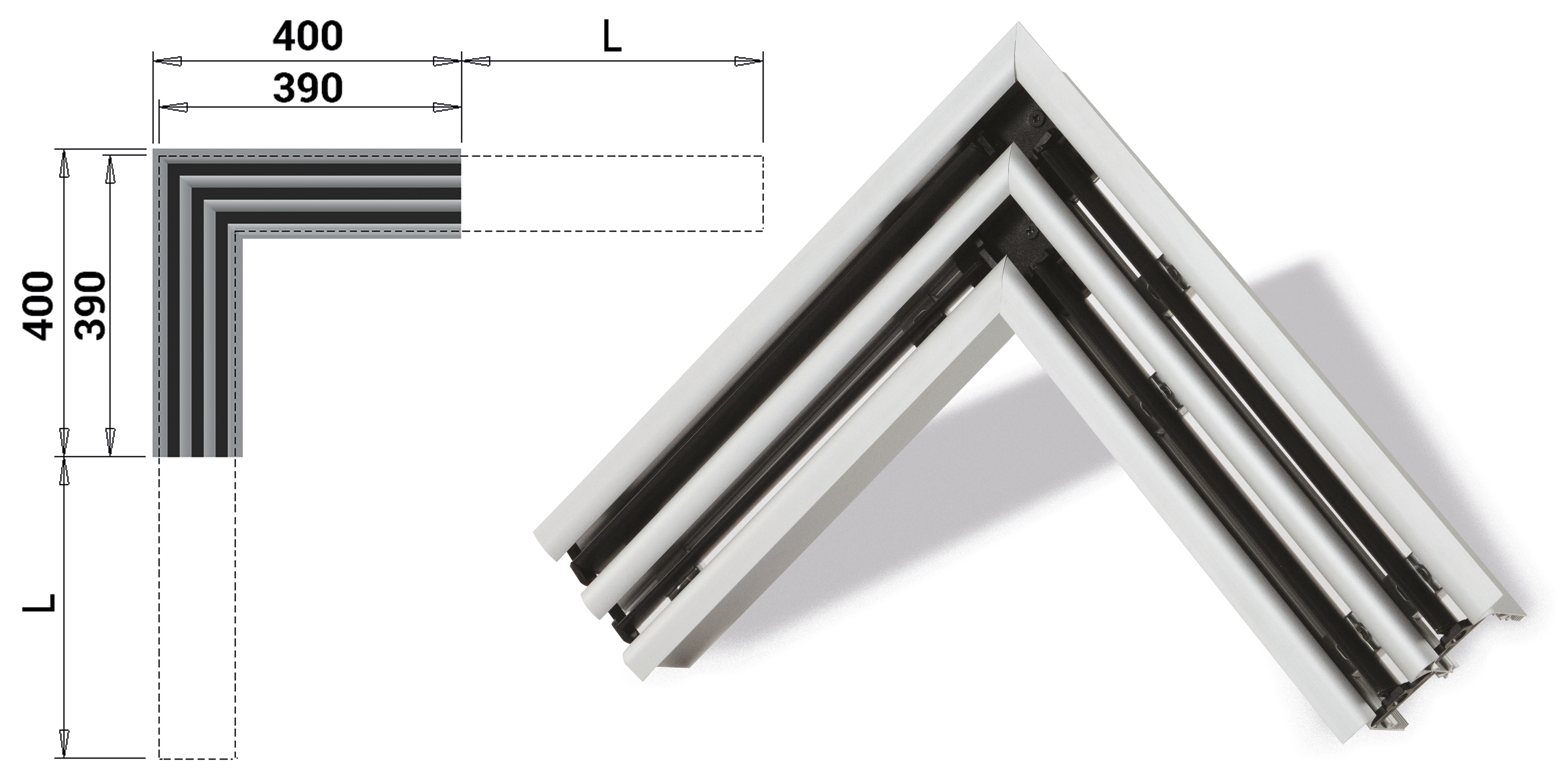

Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 400 mm per lato.
Tutte le misure sono espresse in mm.
Kit di continuità

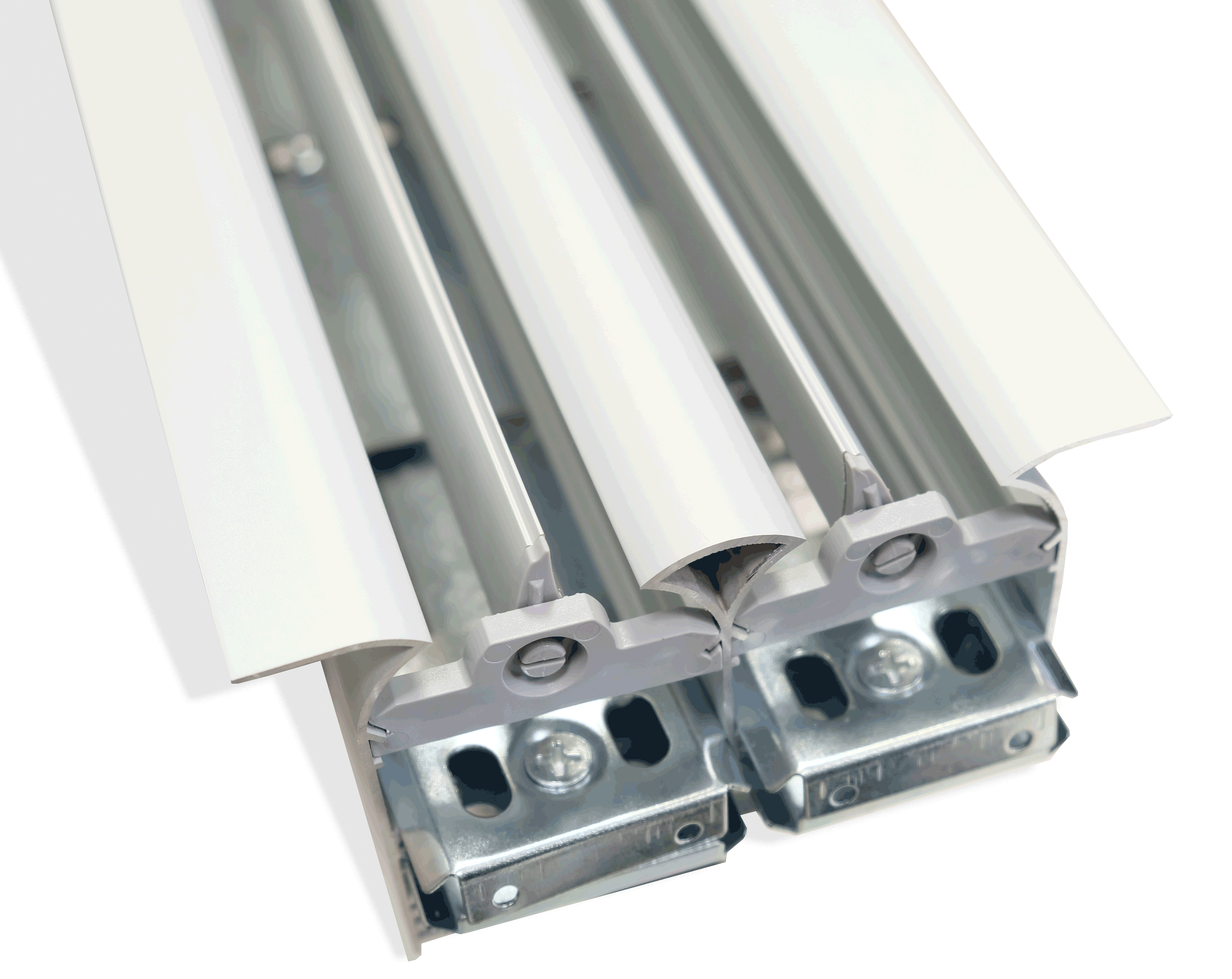

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due morsetti di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

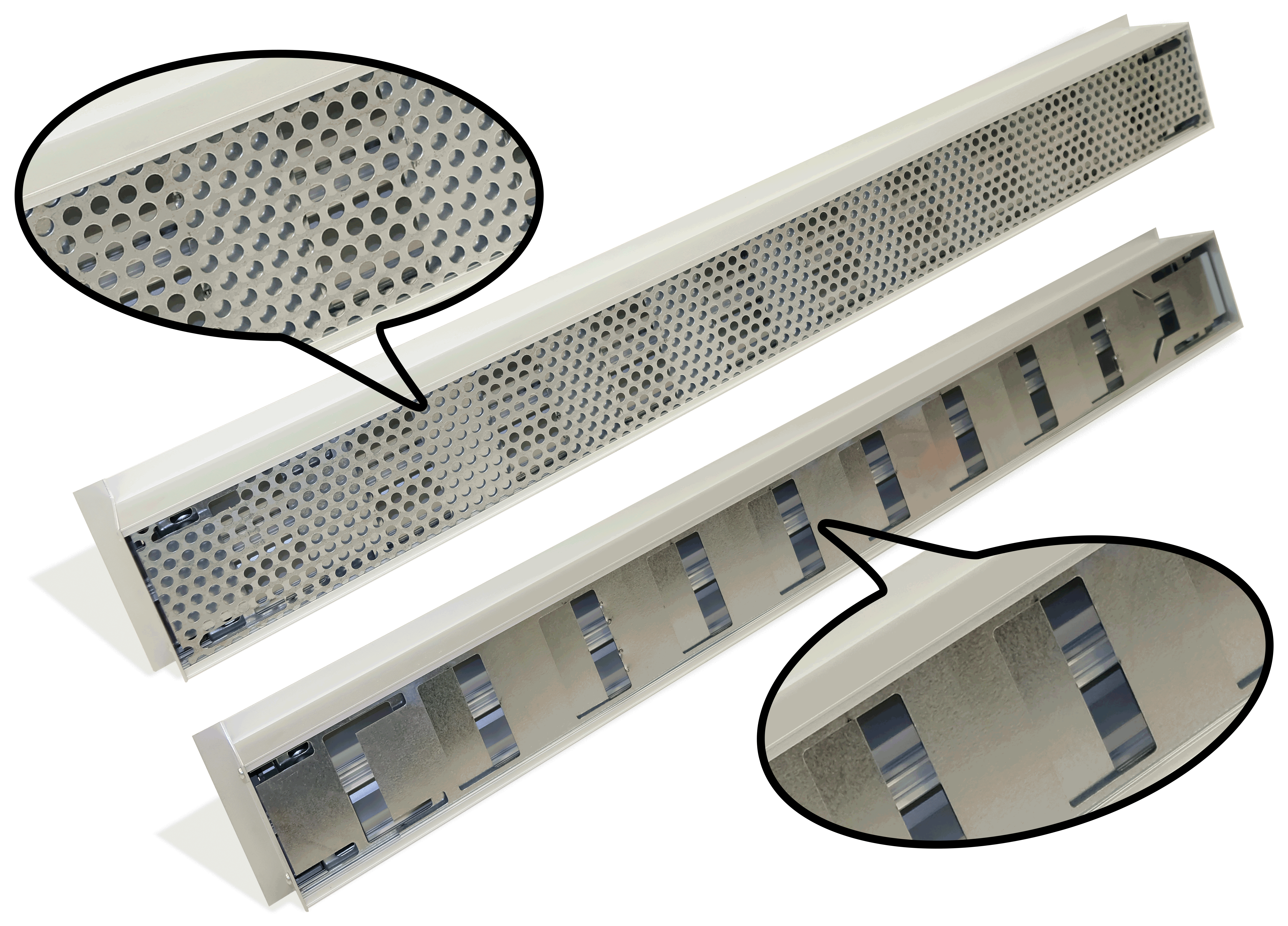

Rete equalizzatrice e serranda a scorrimento

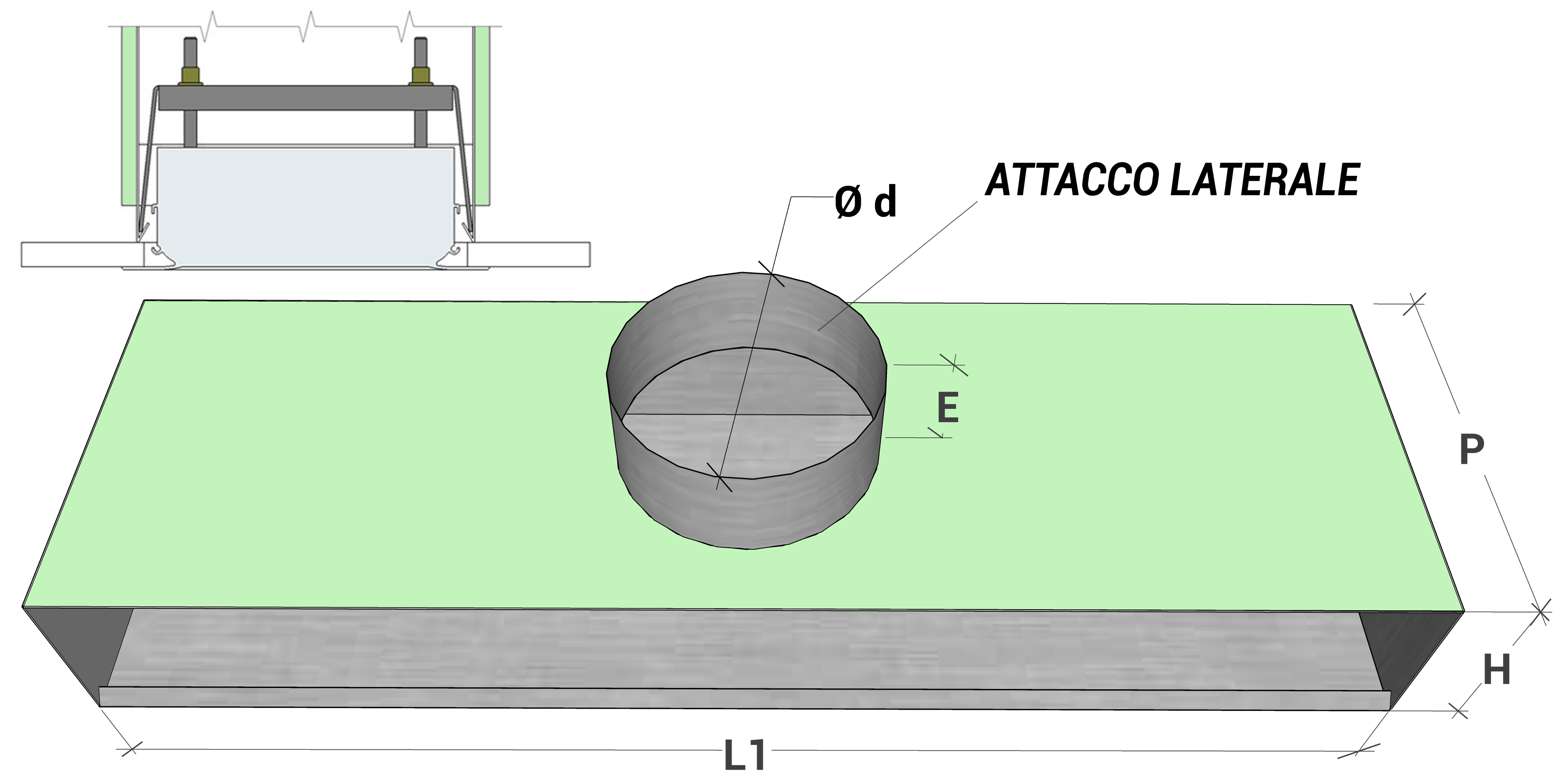

Dimensioni plenum e sistema di montaggio con ponti di fissaggio
tutte le dimensioni sono espresse in mm
Nr. Feritoie L Dimensioni Plenum L1 Numero stacchi Ø d P H E 1 Feritoia 800 815 1 123 200 59 80 1000 1015 1 1500 1515 2 2000 2015 2 2 Feritoie 800 815 1 148 240 102 80 1000 1015 1 1500 1515 2 2000 2015 2 3 Feritoie 800 815 1 148 240 145 80 1000 1015 1 1500 1515 2 2000 2015 2 4 Feritoie 800 815 1 198 285 189 80 1000 1015 1 1500 1515 2 2000 2015 2
Listino prezzi
Per misure diverse da quanto indicato a listino, aumento del 15% dalla misura superiore indicata in tabella
Modello EDFLNA-10 EDFLNA-20 EDFLNA-40 EDFLNA-50 EPZ-EDFLN - Plenum Zincato EPI-EDFLN - Plenum Isolato euro euro euro euro euro euro 1
Feritoia800 49,59 56,52 70,14 79,40 55,11 70,55 1000 55,56 65,39 83,41 94,25 61,10 78,51 1500 79,95 97,37 119,64 134,34 77,32 99,84 2000 99,63 122,86 150,52 169,23 98,95 129,54 2 Feritoie 800 72,93 90,08 114,48 131,05 58,45 74,86 1000 81,41 104,13 132,04 151,38 66,71 85,35 1500 115,85 150,67 187,37 213,21 84,54 108,52 2000 143,94 190,36 235,76 268,34 107,75 140,19 3 Feritoie 800 96,50 123,87 160,58 184,49 61,83 79,16 1000 107,06 143,09 184,85 212,62 71,09 90,85 1500 151,96 204,19 258,46 295,46 90,50 115,94 2000 188,47 258,09 326,18 372,64 115,29 149,53 4 Feritoie 800 125,89 163,49 212,45 243,70 67,17 85,58 1000 133,01 182,19 237,53 273,75 74,32 95,11 1500 187,43 257,10 330,46 378,65 94,69 121,55 2000 232,75 325,60 416,54 476,65 120,44 156,40
Listino prezzi versione verniciato bianco
Modello EDFLBNA-10 EDFLBNA-20 EDFLBNA-40 EDFLBNA-50 EPZ-EDFLN - Plenum Zincato EPI-EDFLN - Plenum Isolato euro euro euro euro euro euro 1
Feritoia800 74,98 85,65 99,29 108,52 55,11 70,55 1000 78,13 94,53 112,49 123,37 61,10 78,51 1500 102,51 129,79 152,08 166,76 77,32 99,84 2000 127,27 158,59 186,22 204,90 98,95 129,54 2 Feritoie 800 95,46 125,79 150,19 166,78 58,45 74,86 1000 103,72 139,82 167,73 187,06 66,71 85,35 1500 138,37 192,93 229,63 255,50 84,54 108,52 2000 171,56 239,23 284,65 317,21 107,75 140,19 3 Feritoie 800 119,03 166,15 202,86 226,75 61,83 79,16 1000 129,59 185,37 227,09 254,88 71,09 90,85 1500 174,47 256,33 310,60 347,62 90,50 115,94 2000 216,09 320,12 388,20 434,62 115,29 149,53 4 Feritoie 800 148,46 212,35 261,32 292,53 67,17 85,58 1000 155,57 231,03 286,37 322,61 74,32 95,11 1500 210,01 319,12 392,49 440,68 94,69 121,55 2000 260,38 400,78 491,68 551,81 120,44 156,40
Listino prezzi accessori
