EDQC1 Diffusore quadrato con piastra di fondo chiusa
Descrizione
Caratteristiche
Materiale: acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: a mezzo viti non apparenti.
Impiego
Grazie alla sua particolare costruzione è un diffusore molto versatile. Consigliato sia in mandata che in ripresa dell'aria. Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.

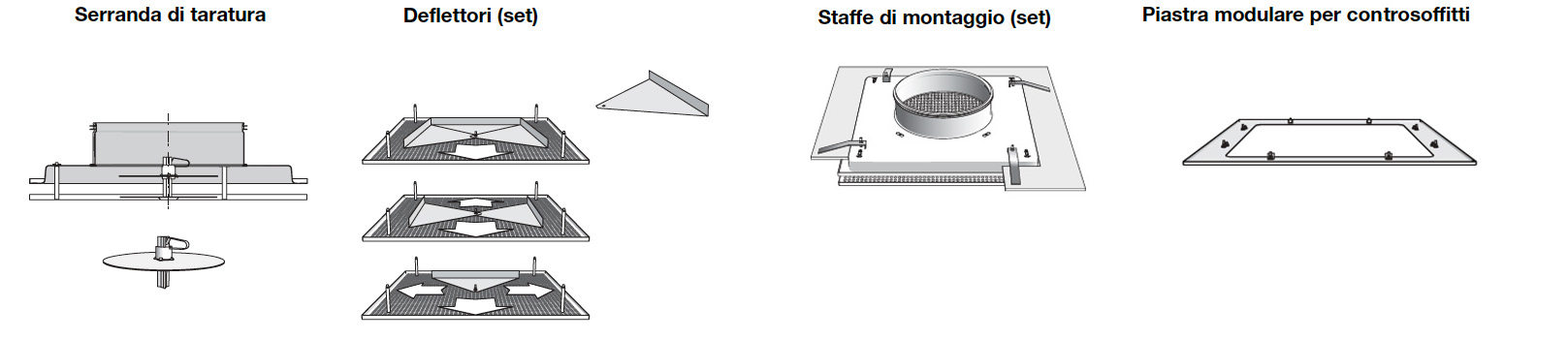

Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- EDZ serranda di taratura;
- EDDAZ deflettori direzionali;
- EDDDZ staffa di montaggio;
- EDLM-Q piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.
Dimensioni
tutte le dimensioni sono espresse in mm
| Modello | Ød | AxA | UxU (dimensione del foro) | Sezione Efficace | Peso |
| mm | mm | mm | m² | Kg | |
| 125 | 125 | 235 | 200 | 0,011 | 1,0 |
| 160 | 160 | 295 | 260 | 0,016 | 1,5 |
| 200 | 200 | 395 | 360 | 0,022 | 2,4 |
| 250 | 250 | 495 | 460 | 0,033 | 3,2 |
| 315 | 315 | 595 | 560 | 0,041 | 4,4 |
| 400 | 400 | 595 | 560 | 0,042 | 4,6 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s
dB(A): indice di rumorosità
| Modello | Vk | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| 125 | m³/h | 99 | 119 | 139 | 158 | 198 | 238 | 277 |
| L(m) | 1,9 | 2,3 | 2,6 | 2,8 | 3,5 | 4,2 | 4,7 | |
| Pa | 5 | 7 | 10 | 13 | 20 | 28 | 34 | |
| dB(A) | <20 | 22 | 26 | 28 | 35 | 40 | 47 | |
| 160 | m³/h | 144 | 173 | 202 | 230 | 288 | 346 | 403 |
| L(m) | 2 | 2,6 | 2,8 | 3,3 | 4 | 4,7 | 5,5 | |
| Pa | 5 | 6 | 9 | 13 | 17 | 25 | 34 | |
| dB(A) | <20 | <20 | <20 | 23 | 27 | 35 | 42 | |
| 200 | m³/h | 198 | 238 | 277 | 317 | 396 | 475 | 554 |
| L(m) | 2,34 | 2,7 | 3,1 | 3,6 | 4,3 | 5 | 5,8 | |
| Pa | 5 | 6 | 9 | 13 | 17 | 25 | 34 | |
| dB(A) | <20 | <20 | 25 | 27 | 34 | 40 | 45 | |
| 250 | m³/h | 297 | 356 | 416 | 475 | 594 | 713 | 832 |
| L(m) | 2,6 | 3,3 | 3,7 | 4,2 | 5 | 6 | 7 | |
| Pa | 5 | 6 | 9 | 13 | 18 | 27 | 34 | |
| dB(A) | <20 | 22 | 26 | 30 | 36 | 42 | 47 | |
| 315 | m³/h | 369 | 443 | 517 | 590 | 738 | 886 | 1033 |
| L(m) | 2,8 | 3,2 | 3,6 | 4 | 5,1 | 5,9 | 7 | |
| Pa | 5 | 7 | 10 | 13 | 19 | 29 | 37 | |
| dB(A) | <20 | 20 | 25 | 23 | 35 | 41 | 45 | |
| 400 | m³/h | 378 | 454 | 529 | 605 | 756 | 907 | 1058 |
| L(m) | 2,3 | 2,8 | 3,3 | 3,6 | 4,3 | 5,2 | 6 | |
| Pa | 5 | 6 | 9 | 12 | 17 | 25 | 31 | |
| dB(A) | <20 | <20 | 19 | 23 | 30 | 36 | 40 |
Accessori
Plenum EPZ-DC EPI-DC
Tutte le misure sono espresse in mm.
| Modello | L | H | P | ØA2 Diffusore | ØB2 Tubo Flessibile o Rigido | C2 | D2 |
| 125 | 200 | 200 | 200 | 127 | 125 | 70 | 100 |
| 160 | 250 | 250 | 250 | 162 | 155 | 70 | 100 |
| 200 | 300 | 300 | 300 | 202 | 195 | 70 | 100 |
| 250 | 350 | 350 | 350 | 252 | 245 | 70 | 100 |
| 315 | 400 | 400 | 400 | 317 | 310 | 70 | 100 |
| 400 | 500 | 500 | 500 | 402 | 395 | 70 | 100 |
Listino prezzi
Modello Diffusore EDZ - Serranda di taratura EDDAZ - Deflettori EDDDZ - Staffe di montaggio EDLM-Q - Piastra per controsoffitti EPZ-DC - Plenum Zincato EPI-DC - Plenum Isolato euro euro euro euro euro euro euro 125 180,48 45,34 42,19 63,28 187,71 56,76 83,93 160 208,64 61,30 44,21 63,28 187,71 63,14 85,27 200 263,68 65,13 52,64 63,28 187,71 71,86 96,61 250 313,60 72,80 57,78 63,28 187,71 95,57 123,97 315 382,72 83,65 82,54 63,28 - 107,56 139,61 400 403,20 94,51 84,38 63,28 - 142,45 183,34
