EDQV EDQV-PQ Diffusori quadrati a 4 vie
Descrizione
Diffusore quadrato a 4 vie con coni estraibili.
Caratteristiche
Materiale: alluminio.
Finitura: verniciato RAL 9016.
Installazione: fissaggio con viti non apparenti.
Accessori
- SC - Serranda di taratura in acciaio zincato per EDQV;
- SCN - Serranda di taratura in acciaio zincato per EDQV-PQ;
- EPZ-EDQ - Plenum in acciaio zincato;
- EPI-EDQ - Plenum in acciaio zincato isolato.
Dimensioni
tutte le dimensioni sono espresse in mm
| Modello | EDQV | EDQV-PQ | ||||||||
| AxA | BxB | CxC | DxD | ExE | AxA | BxB | CxC | DxD | ExE | |
| 150x150 | 140 | 150 | 300 | 50 | 240 | 135 | 145 | 595 | 50 | 235 |
| 225x225 | 215 | 225 | 375 | 50 | 315 | 210 | 220 | 595 | 50 | 310 |
| 300x300 | 290 | 300 | 450 | 50 | 390 | 285 | 295 | 595 | 50 | 385 |
| 375x375 | 365 | 375 | 525 | 50 | 465 | 360 | 370 | 595 | 50 | 460 |
| 450x450 | 435 | 445 | 595 | 50 | 535 | - | - | - | - | - |
| 525x525 | 515 | 525 | 675 | 50 | 615 | - | - | - | - | - |
| 600x600 | 590 | 600 | 750 | 50 | 690 | - | - | - | - | - |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
| Modello | Sezione Efficace m² | Vk (m/s) | 3 | 4 | 5 | 6 |
| EDQV 150x150 | 0,0110 | m3/h | 119 | 158 | 198 | 238 |
| L(m) | 0,8 | 1,1 | 1,4 | 1,6 | ||
| EDQV-PQ 150x150 | Pa | 5 | 10 | 16 | 22 | |
| dB(A) | 25 | 33 | 38 | 42 | ||
| EDQV 225x225 | 0,0240 | m3/h | 259 | 346 | 432 | 518 |
| L(m) | 1,1 | 1,7 | 2,1 | 2,5 | ||
| EDQV-PQ 225x225 | Pa | 5 | 13 | 23 | 30 | |
| dB(A) | 30 | 39 | 45 | 49 | ||
| EDQV 300x300 | 0,0380 | m3/h | 410 | 547 | 684 | 821 |
| L(m) | 1,7 | 2,2 | 2,5 | 3,3 | ||
| EDQV-PQ 300x300 | Pa | 7 | 10 | 13 | 23 | |
| dB(A) | 35 | 39 | 43 | 48 | ||
| EDQV 375x375 | 0,0620 | m3/h | 670 | 893 | 1116 | 1339 |
| L(m) | 2,0 | 2,5 | 3,3 | 3,9 | ||
| EDQV-PQ 375x375 | Pa | 7 | 12 | 19 | 25 | |
| dB(A) | 35 | 41 | 47 | 49 | ||
| EDQV 450x450 | 0,0850 | m3/h | 918 | 1224 | 1530 | 1836 |
| L(m) | 2,8 | 3,8 | 4,9 | 5,2 | ||
| Pa | 7 | 12 | 17 | 25 | ||
| dB(A) | 36 | 41 | 47 | 49 | ||
| EDQV 525x525 | 0,099 | m3/h | 1069 | 1426 | 1762 | 2138 |
| L(m) | 3,3 | 4,4 | 4,7 | 6,1 | ||
| Pa | 8 | 14 | 20 | 29 | ||
| dB(A) | 37 | 41 | 48 | 50 | ||
| EDQV 600x600 | 0,113 | m3/h | 1220 | 1627 | 2034 | 2441 |
| L(m) | 3,7 | 5,1 | 6,5 | 6,9 | ||
| Pa | 9 | 16 | 23 | 33 | ||
| dB(A) | 37 | 42 | 48 | 51 |
Serranda di taratura SC / SCN
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

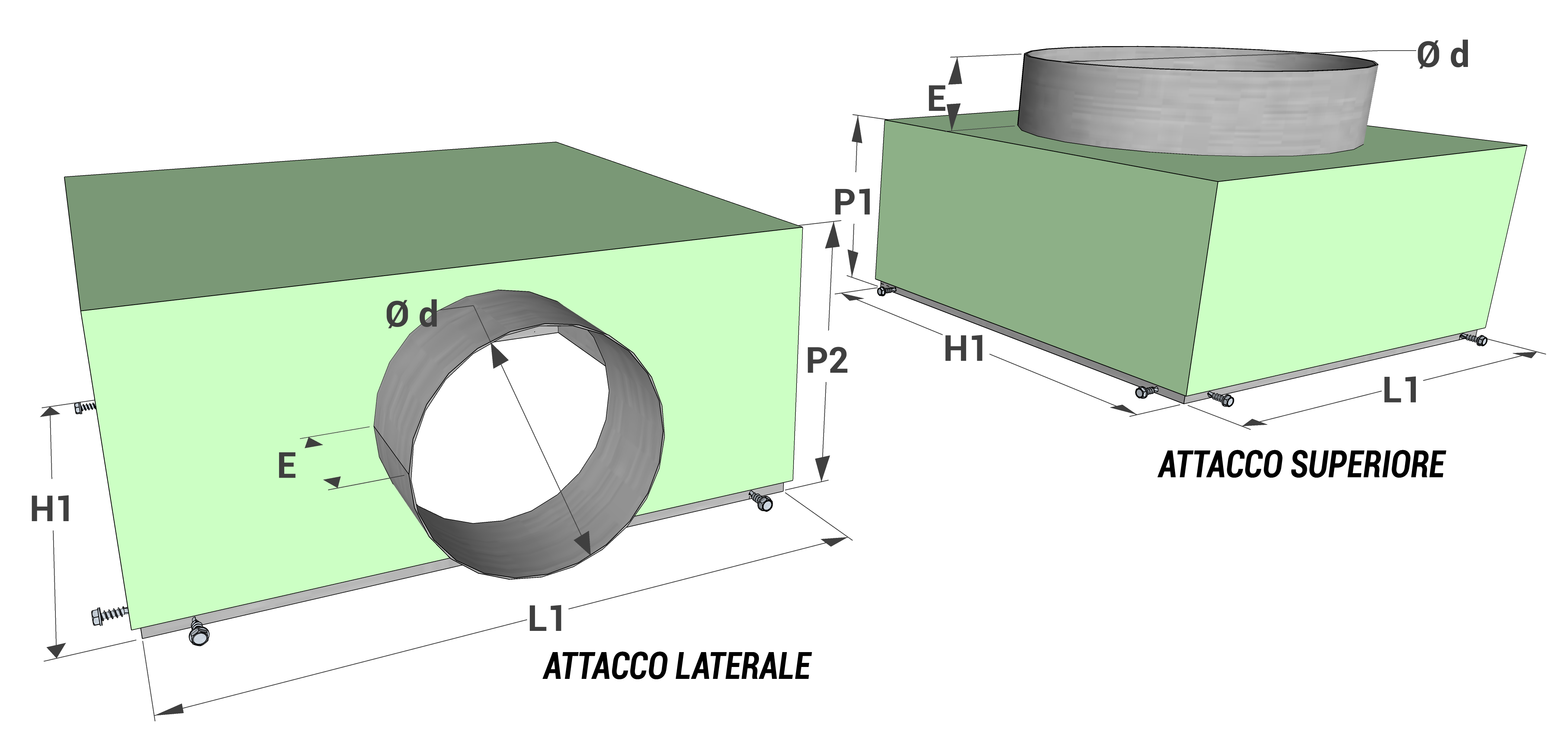

Plenum
| EDQV EDQV-PQ | L1 x H1 | Ø d | P1 | P2 | E |
| 150x150 | 155x155 | 125 | 200 | 245 | 50 |
| 225x225 | 230x230 | 150 | 200 | 270 | 50 |
| 300x300 | 305x305 | 200 | 200 | 320 | 50 |
| 375x375 | 380x380 | 200 | 200 | 320 | 50 |
| 450x450 | 450x450 | 250 | 200 | 370 | 50 |
| 525x525 | 530x530 | 250 | 200 | 370 | 50 |
| 600x600 | 605x605 | 300 | 200 | 400 | 50 |
Listino prezzi
Accessori
Dimensioni
LxHSC - Serranda
SC EDQVSC - Serranda
SCN EDQV PQStacco Laterale Stacco Superiore EPZ-EDQ - Plenum Zincato EPI-EDQ - Plenum Isolato EPZ-EDQ - Plenum Zincato EPI-EDQ - Plenum Isolato euro euro euro euro euro euro 150x150 13,98 15,66 36,81 49,15 30,20 41,93 225x225 16,81 18,83 42,92 57,26 34,70 47,84 300x300 28,62 32,05 51,84 69,02 39,97 54,72 375x375 35,98 40,29 69,33 92,04 55,88 72,78 450x450 46,16 - 81,24 107,83 62,18 81,08 525x525 78,28 - 107,25 134,73 81,62 103,95 600x600 78,28 - 137,07 169,59 97,22 121,28
