EGQ1-4 Griglie a maglia quadra con filtro
Descrizione
Griglie di ripresa aria a maglia quadra passo 13x13 mm in alluminio con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.
Impiego
Per la ripresa dell'aria. L'aspetto gradevole e l'elevata sezione utile di passaggio la rendono particolarmente interessante negli impianti civili. Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
Installazione
L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.
EGQ1 - EGQ2: solo per installazione a parete, sconsigliata l'installazione a soffitto; chiusura mediante calamite.
EGQ3 - EGQ4: Chiusura con vite.
Modelli
- EGQ1: griglia con filtro;
- EGQ2: griglia con filtro e serranda;
- EGQ3: griglia con speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro;
- EGQ4: griglia con serranda e speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro.
A richiesta
- Fissaggio con calamite o con pomelli (EGQ3 - EGQ4);
- Grigliato a maglia quadra 13x13 mm inclinata a 45°.
Sezione Efficace
H L 200 300 400 500 600 800 1000 Sezione Efficace m² 200 0,030 0,046 0,058 0,076 0,092 0,130 0,170 300 0,046 0,070 0,092 0,126 0,156 0,206 0,258 400 0,058 0,092 0,130 0,170 0,210 0,288 0,356 500 0,076 0,130 0,170 0,205 0,258 0,364 0,450 600 0,092 0,170 0,210 0,258 0,328 0,440 0,550 800 0,130 0,210 0,288 0,364 0,440 0,580 0,720 1000 0,170 0,288 0,356 0,450 0,550 0,720 0,890
Dati di Funzionamento
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
L: larghezza
H: altezza
Tutte le dimensioni sono espresse in mm.
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
H V
m/sL 200 300 400 500 600 800 1000 Velocità Frontale sul Filtro Portata m3/h 200 1,5 145 235 325 415 500 680 855 2 195 315 430 550 670 905 1140 300 1,5 235 380 520 665 805 1090 1380 2 315 505 695 885 1075 1455 1840 400 1,5 325 520 715 915 1110 1505 1895 2 430 695 955 1220 1480 2005 2530 500 1,5 415 665 915 1165 1420 1920 2420 2 550 885 1220 1550 1890 2555 3225 600 1,5 500 805 1110 1420 1720 2330 2940 2 670 1075 1480 1890 2290 3105 3920 800 1,5 680 1090 1505 1920 2330 3155 3980 2 905 1455 2010 2555 3105 4205 5305 1000 1,5 855 1375 1900 2420 2940 3980 5020 2 1140 1835 2530 3225 3920 5305 6695
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 <20 2 20/25
Perdita di Carico (Pa)
V
m/sPa* 1,5 25/30 2 45/50
SC - Serranda di taratura
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.
Plenum

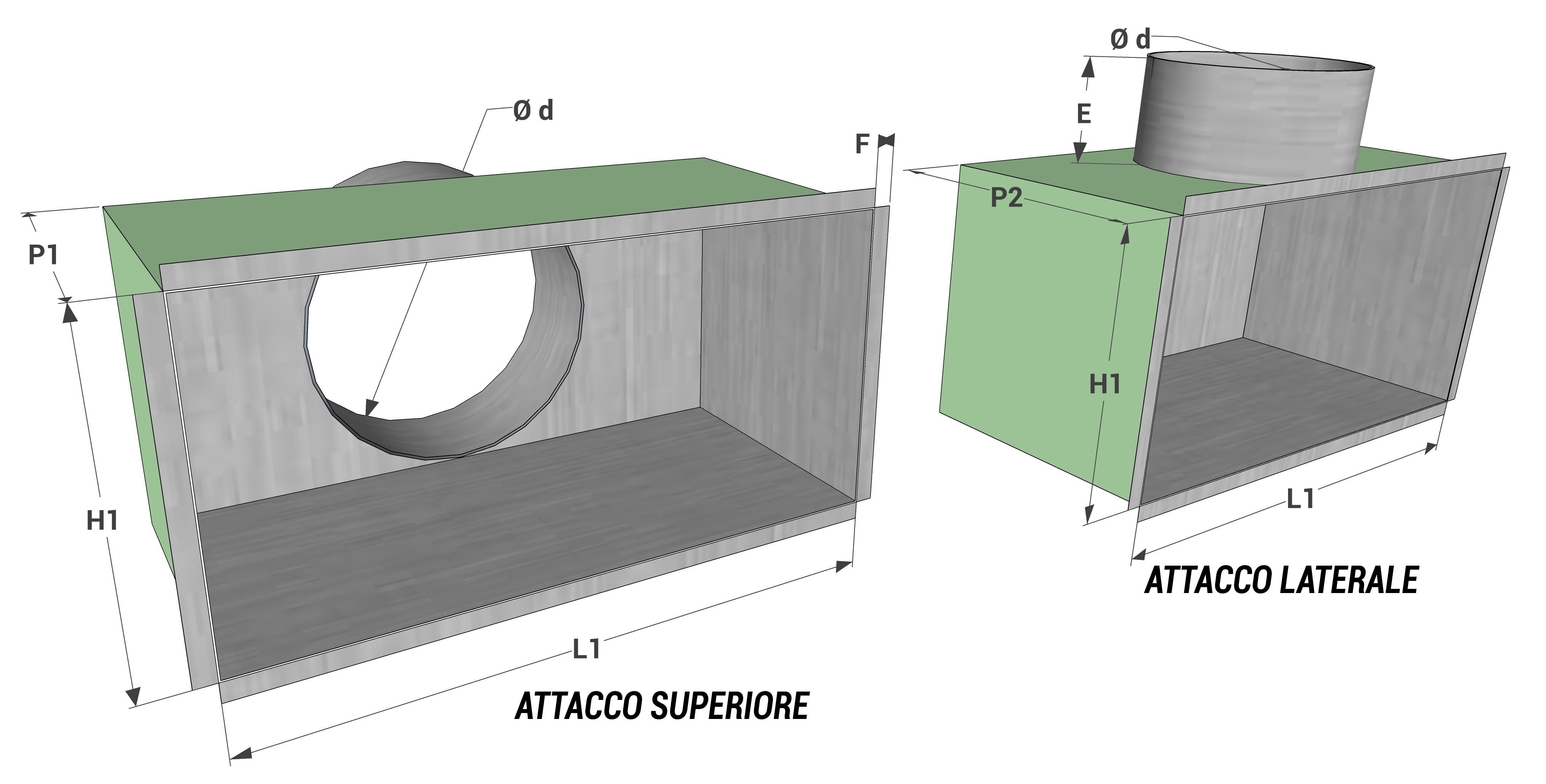

Tutte le misure sono espresse in mm.
Modello
L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12 300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12 400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12 500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12 600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12 800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12 1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12 300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12 400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12
Listino Prezzi EGQ1
Nota: verniciato bianco RAL 9016 + 20%
a.r.: prezzo a richiesta
H L 200 300 400 500 600 800 1000 euro euro euro euro euro euro euro 200 52,67 60,27 72,12 88,46 101,37 116,28 144,50 300 60,62 72,12 88,46 101,37 116,28 147,09 182,81 400 72,55 84,47 100,78 126,22 146,10 182,86 227,23 500 87,94 98,82 124,23 148,09 177,91 206,50 258,12 600 100,78 115,60 146,10 175,91 197,58 243,52 302,62 800 116,28 152,17 187,71 215,67 244,03 293,17 364,32 1000 144,50 190,19 234,66 268,00 305,06 364,32 455,41
Listino Prezzi EGQ3
H L 200 300 400 500 600 800 1000 euro euro euro euro euro euro euro 200 92,74 100,98 112,71 136,28 144,31 159,75 198,50 300 100,98 113,38 137,08 143,47 159,75 192,62 240,77 400 113,38 132,96 143,47 171,11 192,72 231,58 289,49 500 137,08 142,20 161,43 195,83 226,74 258,22 322,79 600 144,31 159,75 191,71 237,70 248,99 298,90 371,43 800 159,75 201,00 239,10 267,96 300,95 352,47 438,02 1000 198,50 249,78 297,15 332,99 374,00 438,02 547,53
Listino Prezzi EGQ2 e EGQ4 a richiesta
Plenum
