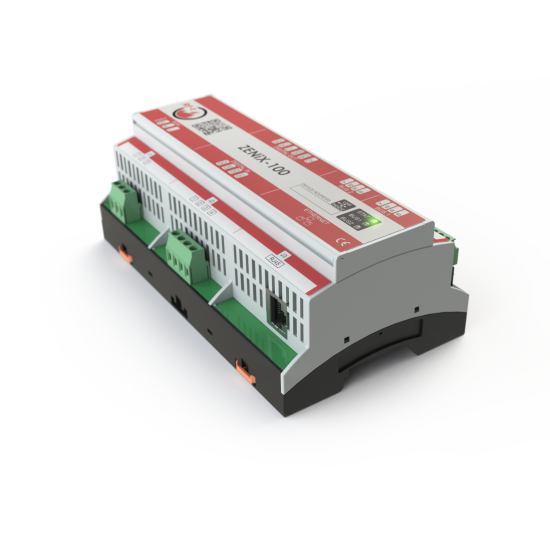

ZENiX-100 Controllore programmabile
Descrizione
Controllore intelligente per la gestione e il monitoraggio di serrande tagliafuoco e di controllo fumo negli impianti. Consente l’integrazione con sistemi BMS e la gestione fino a 100 moduli.
L'utilizzo del controllo ZENiX e dei prodotti della gamma ONE-X, permettono un sistema di controllo basato su bus riducendo drasticamente le esigenze di cablaggio in un edificio. Questo comporta una significativa riduzione dei costi dei cavi e dell’installazione. Il programma Webtool, già incluso all'interno del controllore, assicura la possibilità di verifica dello stato delle serrande anche in fase di installazione, portando a una notevole riduzione dei tempi di commissioning.
Caratteristiche
Gestione fino a 100 dispositivi di campo;
Alimentazione 230 V AC+/-15% – 50/60 Hz;
Assorbimento 24 W - 25 VA;
Range di temperatura di utilizzo 0 … +50 °C;
Installazione su guida DIN lunghezza 162 mm, dimensioni 162 x 90 x 62 mm;
Peso 400 g;
Attraverso i dispositivi di campo (1 FD - 2 FD) è possibile la gestione di serrande tagliafuoco e tagliafumo motorizzate 230 V o 24 V non predisposte di sistema integrato ONE-X;
Possibilità di gestione di serrande tagliafuoco con azionamento manuale tramite i moduli di campo MFD;
Integrazione con sistemi BMS tramite protocollo BACnet IP;
2 ingressi digitali e 2 uscite digitali NO/NC programmabili;
Porta Ethernet RJ45 per accesso locale o remoto;
Comunicazione bus fino a 1000 m con topologia in linea o ad anello;
Software ZENiX Webtool integrato per configurazione, test e gestione scenari;
Possibilità di programmare scenari incendio complessi;
LED di stato integrati per segnalazione bus, allarmi ed errori;
Conforme alla EN 50491-5-2;
Conforme alle normativa LVD 2006/95/EC;
Impiego
Lo ZENiX-100 può essere utilizzato come gateway verso un sistema di gestione dell’edificio (BMS) tramite BACnet IP, ma può anche operare in modo indipendente come soluzione stand-alone.
Trova applicazione in tutti gli ambiti nei quali cui ci sia la necessità di avere un controllo puntuale dello stato delle serrande tagliafuoco e tagliafumo.
Dati di funzionamento:
| Dati tecnici | |
| Tensione Nominale | AC 230 V +-15% 50/60 Hz |
| Potenza | 24 W (25 VA) |
| Connessione alimentazione | 3 terminali x max. 1.5 mm² |
| Connessione bus dati | 2 connettori x 4 terminali x max. 1.5 mm² |
| Input digitali | 2 contatti digitali puliti (4 terminali, fili da min. 0.5 mm² a max. 1.5 mm²) |
| Output digitali | 2 x output digitali (6 terminali, fili da min. 0.5 mm² a max. 1.5 mm²) – NO/NC relè (125 V AC – 60 W) |
| Porta Ethernet integrata | Ethernet 10/100 Mbps port con connettore RJ45 |
| Peso | 400 g |
| Lunghezza massima del loop | 1000 m |
| Numero massimo di moduli | 100 |
Fornitura e posa in opera di controllore per sistema di monitoraggio e comando serrande tagliafuoco e serrande di controllo fumo, tipo ZENiX-100 o equivalente, idoneo alla gestione centralizzata dei dispositivi di sicurezza antincendio installati nell’edificio, quali serrande tagliafuoco, serrande di controllo fumo, ventilatori e moduli di ingresso e uscita digitali. Il controllore dovrà gestire una rete di comunicazione bus dedicata per il collegamento dei dispositivi di campo, realizzata tramite cablaggio a quattro fili utilizzati per la trasmissione dei dati e l’alimentazione del sistema di comunicazione.
Il dispositivo dovrà essere in grado di riconoscere automaticamente i dispositivi collegati mediante identificativo univoco preconfigurato e garantire il monitoraggio continuo dello stato dei dispositivi connessi anche in caso di mancanza di alimentazione locale dei dispositivi di campo. Il sistema dovrà consentire la verifica e la diagnostica del cablaggio della rete bus tramite software integrato e permettere l’individuazione di eventuali anomalie o errori di collegamento.
Il controllore dovrà consentire l’integrazione con sistemi di supervisione e gestione tecnica dell’edificio (BMS) tramite protocollo di comunicazione BACnet/IP e permettere la gestione delle logiche operative del sistema mediante matrici causa-effetto per la gestione degli scenari di allarme incendio, funzionamento ordinario, manutenzione e test. Il sistema dovrà inoltre garantire la registrazione degli eventi e la visualizzazione in tempo reale dello stato dei dispositivi tramite interfaccia web integrata accessibile tramite rete Ethernet.
Il controllore dovrà essere installabile su guida DIN all’interno di quadro elettrico, alimentato a 230 V AC e predisposto per connessione Ethernet per configurazione, supervisione e integrazione con sistemi di automazione dell’edificio. Il collegamento dei dispositivi di campo dovrà essere realizzato tramite cavo bus standard tipo 2x2x0,8 mm² o equivalente.
La fornitura dovrà comprendere il controllore completo di software di gestione, strumenti di diagnostica, accessori di installazione, collegamenti elettrici, configurazione di base del sistema e ogni onere necessario per dare il sistema perfettamente funzionante e conforme alle specifiche di progetto.
Unità di misura: cad.
