GE120-XL Griglie tagliafuoco
Descrizione
Griglie con resistenza al fuoco EI 120 (Ve i ↔ o) certificate secondo la norma EN 1364-1 ideali per la ventilazione naturale dei locali tecnici.
Caratteristiche
Barre lineari in materiale sintetico con all’interno materiale intumescente resistente al fuoco fino 100 °C.
Per uso interno e adatta per l’installazione in parete rigida Telaio esterno rinforzato in HDF.
Impiego
La griglia GE120-XL può essere impiegata come griglia tagliafuoco o come griglia di transito in una parete rigida. Non è adatta per essere installata su condotte o su box canalizzati. In caso di utilizzo come griglia di transito, la movimentazione dell’aria deve avvenire in modo naturale senza nessun movimento forzato (es. locale in pressione o depressione).
Nota Importante
La griglia GE120-XL è testata nelle costruzioni standardizzate secondo la norma EN 1634-1 / EN 1364-1 / EN 1364-2.
I risultati raggiunti sono validi per strutture di supporto simili con una resistenza al fuoco, spessore e densità uguale o superiore alla costruzione di supporto utilizzata durante la prova.
Tabella Certificazioni
| Installazione su | Caratteristiche | Certificazione |
| Parete Rigida | Parete in calcestruzzo aerato spessore ≥ 100 mm | EI 120 (Ve i ↔ o) |
Listino prezzi GE120-XL

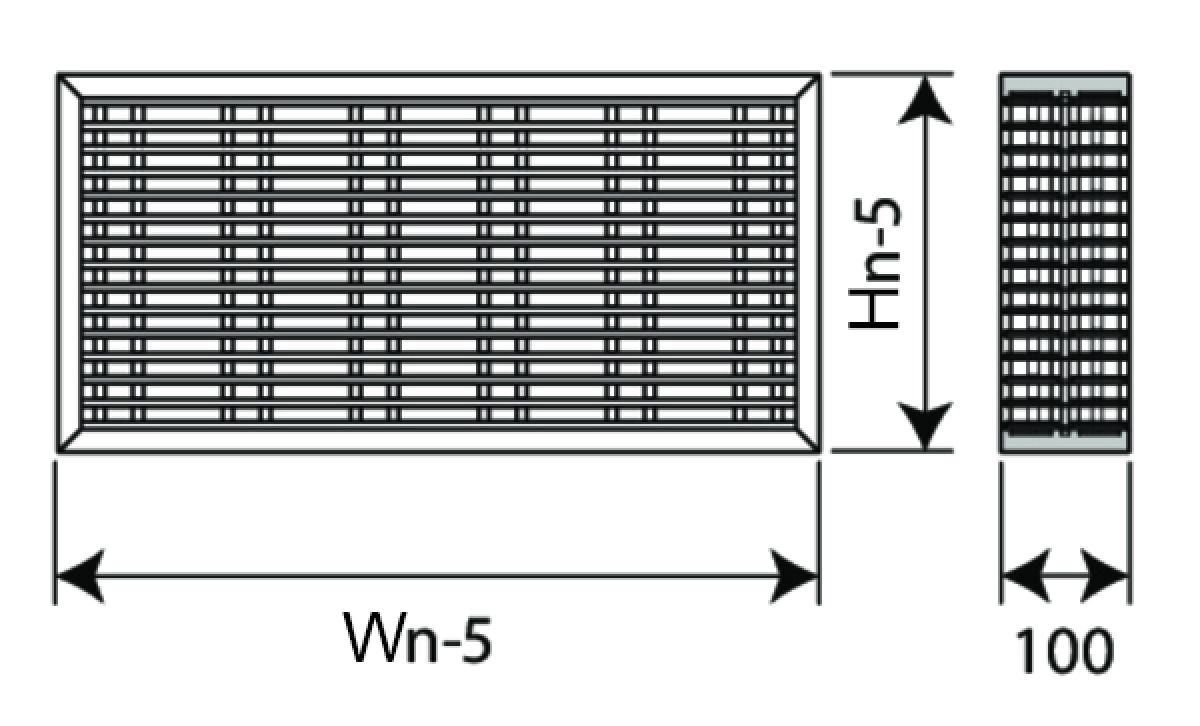

| Hn: altezza (mm) | Wn: Base (mm) | ||||||||||
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |
| Euro | Euro | Euro | Euro | Euro | Euro | Euro | Euro | Euro | Euro | Euro | |
| 200 | - | - | - | - | - | - | - | 1.217,63 | 1.284,41 | 1.448,45 | 1.612,60 |
| 300 | - | - | - | - | - | - | - | 1.506,74 | 1.604,43 | 1.779,95 | 1.955,62 |
| 400 | - | - | - | - | - | - | - | 2.278,05 | 2.411,82 | 2.739,93 | 3.068,03 |
| 500 | 1.137,73 | 1.283,25 | 1.455,29 | 1.652,54 | 1.782,67 | 1.912,06 | 2.426,31 | 2.556,01 | 2.685,63 | 3.135,51 | 3.585,26 |
| 600 | 1.195,22 | 1.362,95 | 1.566,21 | 1.803,31 | 1.952,08 | 2.193,58 | 2.661,41 | 2.856,68 | 3.051,79 | 3.649,15 | 4.246,34 |
| 700 | 1.422,30 | 1.624,08 | 1.857,01 | 2.119,93 | 2.336,04 | 2.565,63 | 3.197,47 | 3.426,14 | 3.654,80 | 4.209,23 | 4.763,71 |
| 800 | 1.648,09 | 1.884,30 | 2.147,46 | 2.436,63 | 2.719,90 | 2.937,51 | 3.733,61 | 3.995,67 | 4.257,82 | 4.769,44 | 5.281,03 |
