CR120 -1S Serrande tagliafuoco circolare CE per piccoli diametri a sbalzo

Serrande tagliafuoco circolari per l'installazione a sbalzo con una resistenza al fuoco fino a 120 minuti. Assicurano una perdita di carico minima grazie alla pala sottile, fusibile termico allineato alla pala e all'azionamento ubicato esternamente all'involucro. Disponibile nella versione per piccoli diametri (a partire da 100 mm). L'involucro in acciaio zincato contribuisce al peso leggero della serranda. La serranda tagliafuoco è omologata CE con prestazioni dichiarate secondo EN 15650:2010 e con resistenza al fuoco determinata secondo EN 1366-2 fino EI 120 (ve i ↔ o)S - (500Pa), EI 120 (ho i ↔ o)S - (500Pa) a seconda del supporto d'installazione. Le serrande possono essere dotate di vari tipi di meccanismi, in base alle esigenze specifiche legate al progetto.

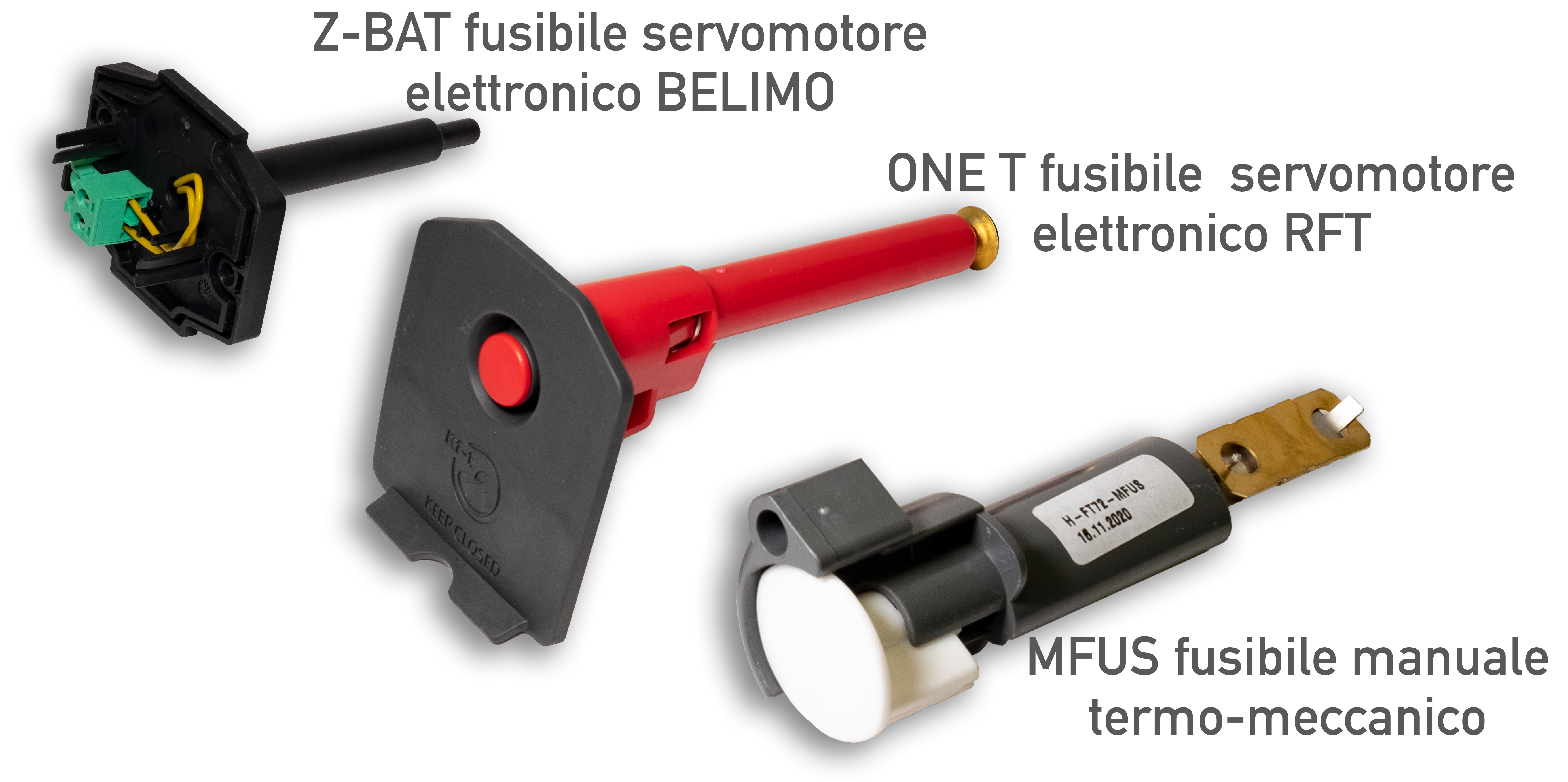

• Con azionamento manuale termo-meccanico: codice CR120 1S + MFUS + FDC.
• Con azionamento con servomotore elettronico ONE RFT: codice CR120 1S + ONE T - 24 / 230 V FDC.
• Con azionamento con servomotore Belimo: codice CR120 1S + BFLT 24 / 230 V.

• Con azionamento a elettromagnete normalmente eccitato o normalmente diseccitato codice CR120 1S + UNIQ VD/VM FDCB.

• Parete rigida: EI 120 (ve i ↔ o) S – (500 Pa);
• Parete leggera: EI 120 (ve i ↔ o) S – (300 Pa);
• Solaio: EI 120 (ho i ↔ o) S – (500 Pa).

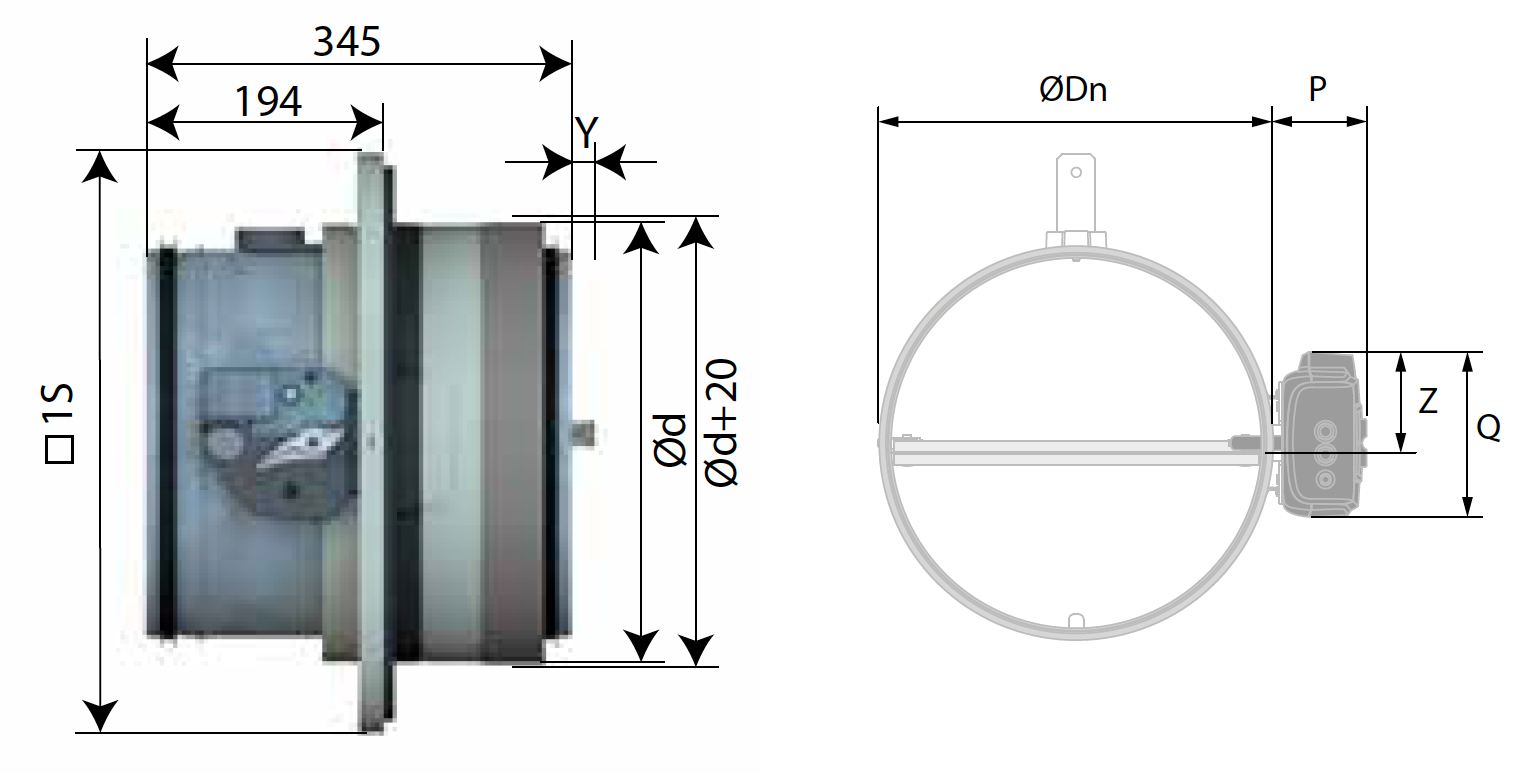

Struttura in acciaio zincato. Pala in refrattario da 20 mm di spessore. Dimensioni: da Ø 100 a Ø 315 Guarnizione perimetrale termo-espandente. 2 microinterruttori (uno di inizio ed uno di fine corsa) già installati. Facilità di installazione. Superficie libera ottimizzata e perdita di carico minima. Totale assenza di leverismi. Prestazione acustica ottimale. Tenuta d’aria classe C secondo EN1751. Adatta per installazione a incasso. Adatto per parete rigida, pavimento rigido e parete leggera (cartongesso). Non richiede manutenzione. Per uso in ambienti interni. Temperatura di esercizio: max. 50°C.

Il servomotore a microprocessore con ritorno a molla ONE Rf-t è progettato per azionare in modo efficiente le serrande tagliafuoco Rf-t di qualsiasi dimensione. Le principali caratteristiche dell’attuatore ONE Rf-t sono le seguenti:

• bassissimo consumo energetico in stand-by (0,12 W) che permette un consumo di energia fino a 5 volte inferiore rispetto ai tradizionali servomotori installati nelle serrande tagliafuoco;
• lo stato di apertura della serranda tagliafuoco è visibile tramite indicatore posto sull'attuatore, inoltre un led indica se il dispositivo è alimentato;
• il dispositivo di attivazione termica principale permette di effettuare test operativi anche in assenza della rete elettrica;
• un ulteriore dispositivo di attivazione è integrato nell'attuatore al fine di rilevare un possibile incendio all'esterno del condotto;
• la sostituzione del fusibile è facile e veloce. L'alloggiamento del fusibile si trova nel corpo del servomotore e può anche esser utilizzato come foro di ispezione per una telecamera endoscopica;
• il reset manuale della serranda può essere eseguito mediante una comune batteria da 9 Volt alcanina. Con una sola batteria si possono eseguire fino a 50 cicli di reset;
• involucro IP54 in polimero tecnico resistente agli urti;
• è presente una coppia di microinterruttori di inizio e fine corsa. Sia i cavi di alimentazione e di posizione sono sovradimensionati e ben identificati; alimentazione 24 VCA/VCC (-10/+20%) o 230 VCA (-15/+15%).

Questa tipologia di serrande tagliafuoco è stata ottimizzata per ridurre al minimo la distanza d’installazione tra due serrande e tra serranda e parete adiacente. Le serrande tagliafuoco CR120 possono essere infatti installate accoppiate e realmente attigue ad una parete, ad un soffitto o ad un pavimento.
