CR120 Serrande Tagliafuoco Manuali Circolari da Ø 100 a Ø 315 - CE
Descrizione

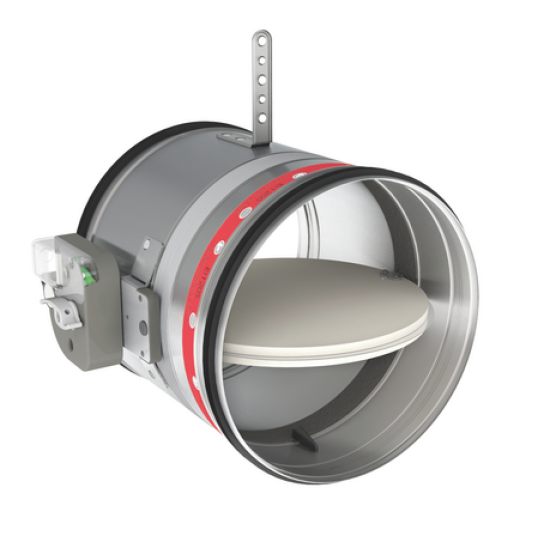

Serrande tagliafuoco circolari ottimizzate con una resistenza al fuoco fino a 120 minuti. Assicurano una perdita di carico minima grazie alla pala sottile, fusibile termico allineato alla pala e all'azionamento ubicato esternamente all'involucro. Disponibile nella versione per piccoli diametri (a partire da 100 mm). L'involucro in acciaio zincato contribuisce al peso leggero della serranda. Le serrande tagliafuoco sono omologate CE con prestazioni dichiarate secondo EN 15650:2010 e con resistenza al fuoco determinata secondo EN 1366-2 fino EI 120 (ve i ↔ o)S - (500Pa), EI 120 (ho i ↔ o)S - (500Pa) a seconda del supporto d'installazione. Le serrande possono essere dotate di vari tipi di meccanismi, in base alle esigenze specifiche legate al progetto.
Caratteristiche
Struttura in acciaio zincato. Pala in refrattario da 20 mm di spessore. Dimensioni: da Ø 100 a Ø 315 Guarnizione perimetrale termo-espandente. 2 microinterruttori (uno di inizio ed uno di fine corsa) già installati. Facilità di installazione. Superficie libera ottimizzata e perdita di carico minima. Totale assenza di leverismi. Prestazione acustica ottimale. Tenuta d’aria classe C secondo EN1751. Adatta per installazione a incasso. Adatto per parete rigida, pavimento rigido e parete leggera (cartongesso). Non richiede manutenzione. Per uso in ambienti interni. Temperatura di esercizio: max. 50°C
Impiego e Classificazione
- Parete rigida: EI 120 (ve i ↔ o) S – (500 Pa);
- Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (blocchi di gesso);
- Parete leggera: EI 120 (ve i ↔ o) S – (300 Pa) con sigillatura weichschott su parete in cartongesso;
- Solaio: EI 120 (ho i ↔ o) S – (500 Pa) calcestruzzo armato;
- Solaio: EI 90 (ho i ↔ o) S – (500 Pa) calcestruzzo aerato.
Principio di Minima Distanza
Questa tipologia di serrande tagliafuoco è stata ottimizzata per ridurre al minimo la distanza d’installazione tra due serrande e tra serranda e parete adiacente. Le serrande tagliafuoco CR120 possono essere infatti installate accoppiate e realmente attigue ad una parete, ad un soffitto o ad un pavimento.
Versione Standard

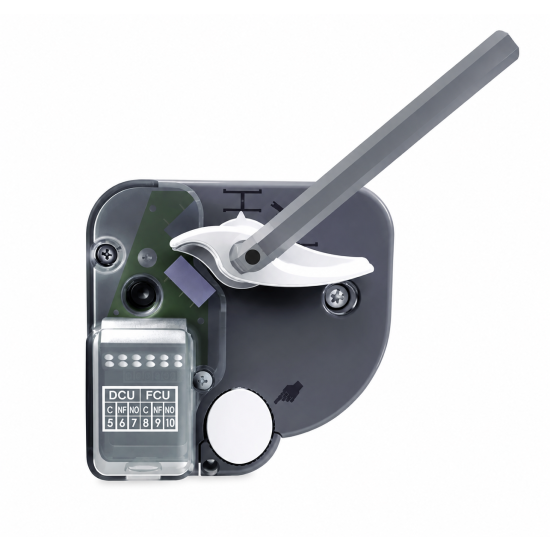

- CR120 + MFUS + FDCU: Con azionamento manuale termo-meccanico.
Versioni a Richiesta
CR120+UNIQ+VD/VM+FDCB: Con azionamento a elettromagnete normalmente eccitato o normalmente diseccitato.
Accessori

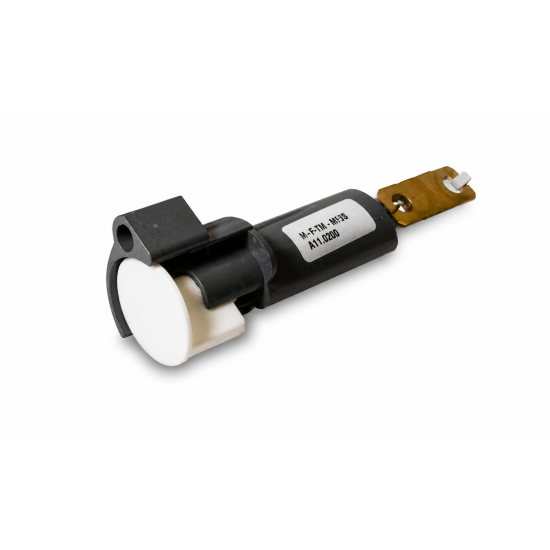

- F-MFUS - Fusibile 72° per meccanismo MFUS(p) su serr. tagliafuoco serie cu-lt e cr120
Dimensioni
y: fuoriuscita della pala lato parete.
Ø Dn (mm) 315 x (mm) - y (mm) 20 MFUS P (mm) 72 Q (mm) 123 Z (mm) 70
Listino Prezzi
Fusibili di Ricambio
Descrizione Euro
F-MFUS - Fusibile 72° per meccanismo F-MFUS(p) su serr. tagliafuoco serie CU-LT e CR120 17,56
SERRANDE TAGLIAFUOCO: la corretta installazione della serranda
Per garantire le prestazioni e il rispetto della norma vigente sulle serrande tagliafuoco, è necessario seguire il corretto metodo di installazione.
L’installazione della serranda tagliafuoco in una parete o un solaio, deve seguire le prescrizioni per la corretta posa, come riportato nel manuale allegato ad ogni serranda o anche presente nella scheda tecnica del prodotto scaricabile dal ns. sito www.ecoclima.com.
Il tema della corretta installazione e tamponatura è un’attività delicata e spesso non del tutto alla portata di ogni installatore.
Ecoclima grazie alla collaborazione con Rf-t propone un'ampia gamma di serrande tagliafuoco rettangolari e circolari tutte marcate CE, provviste dell’omologazione DIBt Deutsche Institut für Bautechnik, con un sistema di installazione e tamponatura basato sul metodo WEICHSCHOTT, rapido e adatto anche per aperture di grandi dimensioni.
Il sistema di tamponatura è composto dai pannelli rivestiti antifuoco, dal sigillante a base acrilica e dalla vernice endotermica antifuoco.
I pannelli CFS-CT B proteggono dal fuoco gli attraversamenti di aperture (anche grandi) con spessore minimo 100 mm sia in parete che a solaio, sono preverniciati di colore bianco, facili da tagliare e non espongono a nessun rischio da fibra minerale.
Le dimensioni dei pannelli sono (LxPxH) 1000x600x50 mm e la densità approssimativa è di 140 Kg/mc.
Il sigillante antifuoco a base acrilica CFS-S ACR C, viene utilizzato in combinazione con il pannello rivestito antifuoco, per la tamponatura di piccole aperture grazie anche alla facilità di applicazione e distribuzione del prodotto.
La vernice antifuoco CFS-S ACR PW, viene utilizzata in combinazione con il pannello rivestito antifuoco, per la tamponatura di medie e grandi aperture, è facile da applicare e distribuire ed efficace anche con un solo strato di prodotto.
Maggiori informazioni sono disponibili nella sezione ANTINCENDIO del catalogo >>
