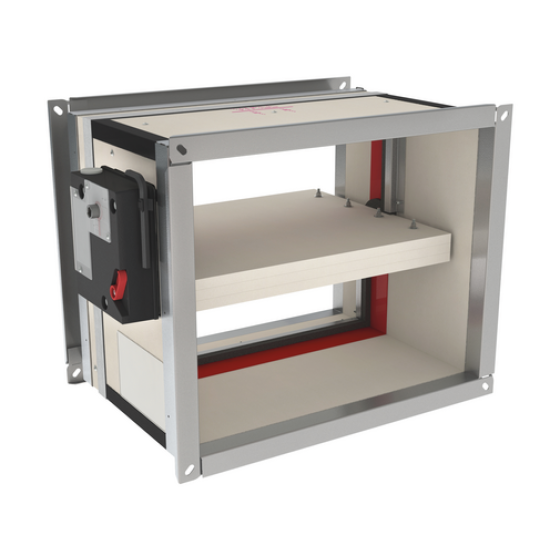

CU2 Serrande Tagliafuoco Manuale Rettangolare in Refrattario - CE
Descrizione
Serrande tagliafuoco rettangolari per grandi dimensioni con resistenza al fuoco fino a 120 minuti, omologate CE con prestazioni dichiarate secondo EN 15650:2010 e con resistenza al fuoco determinata secondo EN 1366-2 fino EI 120 (ve i ↔ o)S - (500Pa), EI 120 (ho i ↔ o)S - (500Pa) a seconda del supporto d'installazione. Le serrande possono essere dotate di vari tipi di meccanismi, in base alle esigenze specifiche legate al progetto.
Caratteristiche
Struttura in materiale refrattario. Pala in refrattario da 45 mm di spessore. Dimensioni: da 200x200 a 1500x1000. Guarnizione perimetrale termo-espandente. Due microinterruttori (uno di inizio ed uno di fine corsa) già installati. Flangia di connessione da 30 mm. Cassa da 400 mm. Facilità di installazione. Installazione testata in batteria. Tenuta d'aria classe B secondo EN1751. Adatta per installazione a incasso ruotabile in ogni direzione 0/90/180/270°. Adatta per parete rigida, pavimento rigido e parete leggera (cartongesso). Non richiede manutenzione. Per uso in ambienti interni. Dimensioni intermedie su richiesta. Temperatura di esercizio: max 50°C.
Impiego e Classificazione
- Parete rigida: EI 120 (ve i ↔ o) S – (500 Pa).
- Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (blocchi di gesso).
- Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (cartongesso tipo F).
- Solaio: EI 120 (ho i ↔ o) S – (500 Pa) calcestruzzo aerato.
Principio di Minima Distanza
Le serrande tagliafuoco CU2 possono essere infatti installate con flange accoppiate e realmente attigue ad una parete, ad un soffitto o ad un pavimento.
Versione Standard

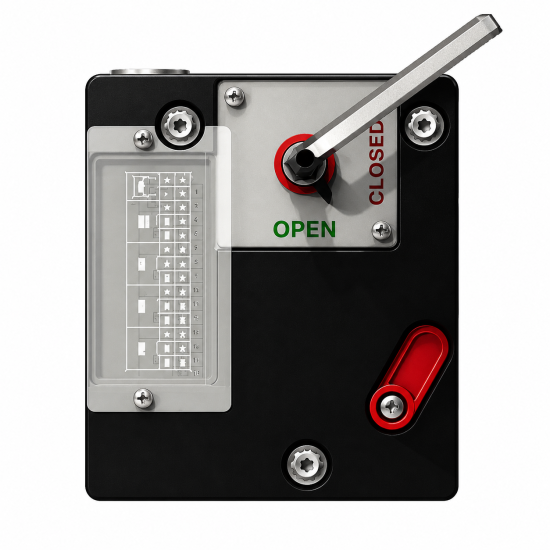

- CU2 + CFTH + FDCU: Con azionamento manuale termo-meccanico.
Versioni a Richiesta
- CU2+UNIQ+VD/VM+FDCB: Con azionamento a elettromagnete normalmente eccitato o normalmente diseccitato.
- Mod. CU2/B esecuzione per installazione in batteria.
- Mod. CU2L esecuzione con tunnel allungato su uno o entrambi i lati per contenere l’intera pala all’interno dello stesso.
- Mod. CU4 serranda con resistenza EI 240 (ve i ↔ o) S – (500 Pa) per parete in muratura.
- Mod. CU2/15 serranda con resistenza EI 120 (ve i ↔ o) S e pressione (1500 Pa) per parete in muratura.
Accessori

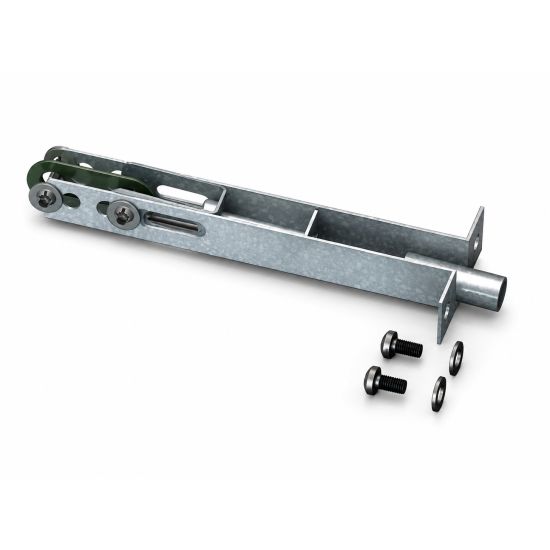

F-CFTH - Fusibile 72° per meccanismo cfth su serr. tagliafuoco serie cu2 e cr2.
Dimensioni
x: fuoriuscita della pala lato servomotore.
y: fuoriuscita della pala lato parete.
An (mm) 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 x (mm) 1 26 51 76 101 126 151 176 201 226 y (mm) 2 27 52 77 102 127 152 177 202 227 252 277 302 327 352 An < 300mm (mm) An ≥ 300mm (mm) CFTH E/RMEX(T) CFTH P (mm) 78 118 78 Q (mm) 180 95 180 Z (mm) 62 72,5 157
Listino Prezzi
Fusibili di Ricambio
Descrizione Euro
F-CFTH - Fusibile 72° per meccanismo cfth su serr. tagliafuoco serie CU2 e CR2 17,83
SERRANDE TAGLIAFUOCO: la corretta installazione della serranda
Per garantire le prestazioni e il rispetto della norma vigente sulle serrande tagliafuoco, è necessario seguire il corretto metodo di installazione.
L’installazione della serranda tagliafuoco in una parete o un solaio, deve seguire le prescrizioni per la corretta posa, come riportato nel manuale allegato ad ogni serranda o anche presente nella scheda tecnica del prodotto scaricabile dal ns. sito www.ecoclima.com.
Il tema della corretta installazione e tamponatura è un’attività delicata e spesso non del tutto alla portata di ogni installatore.
Ecoclima grazie alla collaborazione con Rf-t propone un'ampia gamma di serrande tagliafuoco rettangolari e circolari tutte marcate CE, provviste dell’omologazione DIBt Deutsche Institut für Bautechnik, con un sistema di installazione e tamponatura basato sul metodo WEICHSCHOTT, rapido e adatto anche per aperture di grandi dimensioni.
Il sistema di tamponatura è composto dai pannelli rivestiti antifuoco, dal sigillante a base acrilica e dalla vernice endotermica antifuoco.
I pannelli CFS-CT B proteggono dal fuoco gli attraversamenti di aperture (anche grandi) con spessore minimo 100 mm sia in parete che a solaio, sono preverniciati di colore bianco, facili da tagliare e non espongono a nessun rischio da fibra minerale.
Le dimensioni dei pannelli sono (LxPxH) 1000x600x50 mm e la densità approssimativa è di 140 Kg/mc.
Il sigillante antifuoco a base acrilica CFS-S ACR C, viene utilizzato in combinazione con il pannello rivestito antifuoco, per la tamponatura di piccole aperture grazie anche alla facilità di applicazione e distribuzione del prodotto.
La vernice antifuoco CFS-S ACR PW, viene utilizzata in combinazione con il pannello rivestito antifuoco, per la tamponatura di medie e grandi aperture, è facile da applicare e distribuire ed efficace anche con un solo strato di prodotto.
Maggiori informazioni sono disponibili nella sezione ANTINCENDIO del catalogo >>
