EDE1 - EDE1R Diffusori a getto elicoidale regolabile

Descrizione

EDE1 - Diffusori a getto elicoidale regolabile ad alta induzione su pannello quadro.

EDE1R - Diffusori a getto elicoidale regolabile ad alta induzione su pannello circolare.

Caratteristiche

Materiale: acciaio zincato.

Finitura:

pannello verniciato bianco RAL 9016;
deflettori in ABS nero.

Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).

Impiego

Diffusori ad effetto elicoidale, idonei ad essere installati in ambienti di altezza compresa tra 2,5 e 4 m sia in riscaldamento che in condizionamento.

Accessori

EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
EPI-EDE plenum isolato con serranda e ponte di fissaggio;
EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.

Esecuzioni speciali

Colore del pannello a richiesta.

Note

I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.

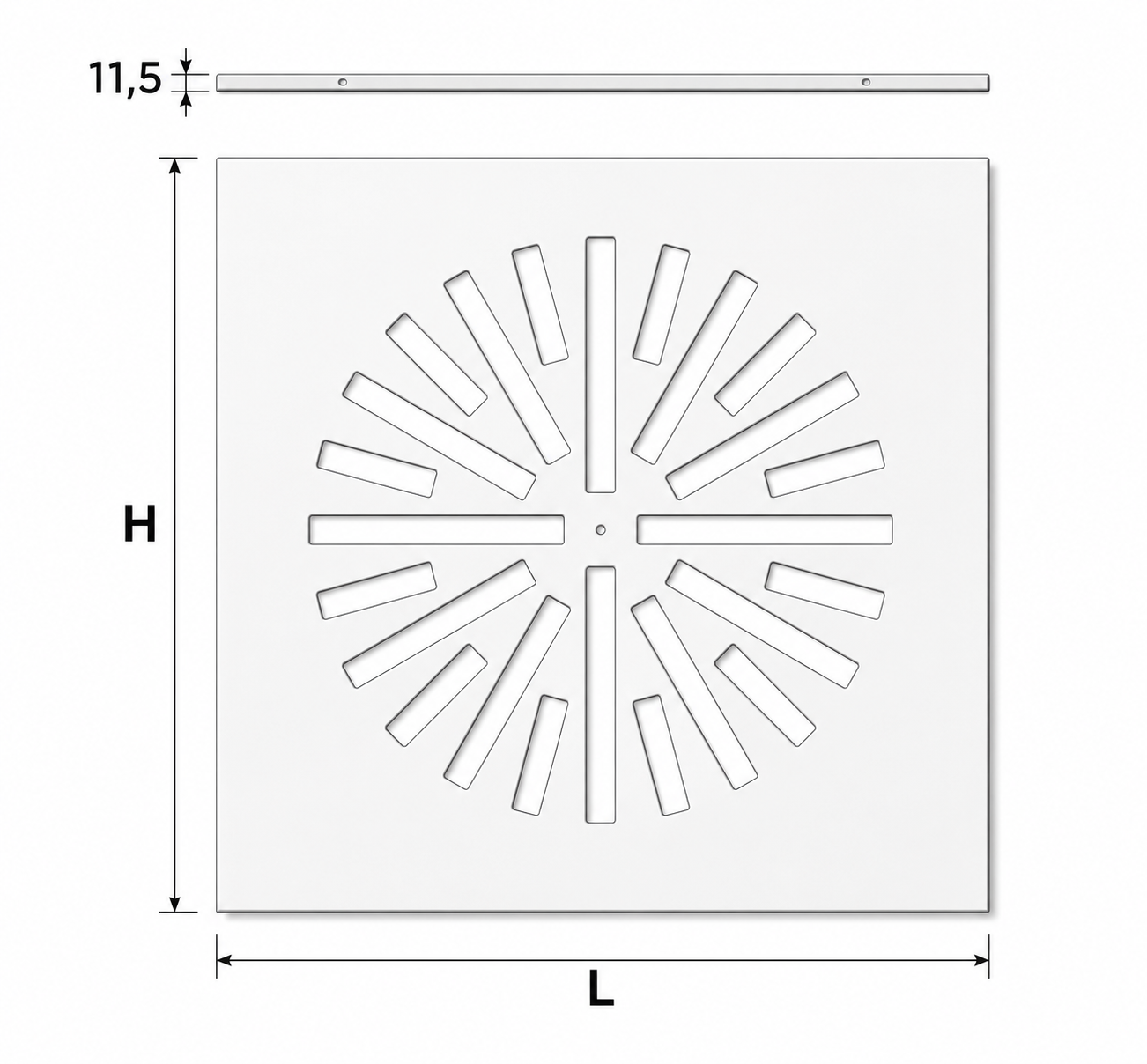

Dimensioni Diffusore

Modello EDE1	L x H (mm)
300	295x295

400	395x395

500	495x495

600	595x595



625	620x620
800	795x795

Dati di Funzionamento

Vk: velocità efficace (m/s).
m³/h: portata.
Pa: perdite di carico in Pascal.
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
dB(A): indice di rumorosità.

Modello	Sezione Efficace	Vk	2	3	4	5	6	Numero Deflettori
Modello	m²	Vk	2	3	4	5	6	Numero Deflettori
300	0,0081	m³/h	60	90	120	145	175	8
		Pa	5	11	20	32	47
		L(m)	0,9	1,3	1,7	2,2	2,9
400	0,0164	m³/h	120	175	235	295	355	12
		Pa	5	11	20	32	47
		L(m)	1,1	1,6	2,1	2,7	3,3
500	0,0354	m³/h	255	380	510	635	765	24
		Pa	5	12	21	33	48
		L(m)	1,6	2,4	3,1	3,9	4,8
600	0,0506	m³/h	365	545	730	910	1090	28
		Pa	5	12	21	33	48
		L(m)	1,9	2,8	3,7	4,7	5,6
625	0,0506	m³/h	365	545	730	910	1090	28
		Pa	5	12	21	33	48
		L(m)	1,9	2,8	3,7	4,7	5,6
800	0,0787	m³/h	565	850	1135	1415	1700	28
		Pa	5	12	21	33	48
		L(m)	2,4	3,6	4,8	5,9	7,2
Indice di Rumorosità		dB(A)	20	25	30	35	40

Dimensioni Plenum

Tutte le dimensioni sono espresse in mm

Plenum	Tipologia di Diffusore Compatibile	Dimensioni Esterne L1 x H1 (mm)	Ø d	P1	P2	〼 C	E
300	EDE1 300	292x292	146	200	250	260	50
	EDE1 300/600
400	EDE1 400	392x392	198	200	300	360	50
	EDE1 400/600
500	EDE1 500	492x492	198	200	300	460	50
	EDE1 500/600
600	EDE1 600	592x592	248	200	350	560	50
	EDE1 300/600
	EDE1 400/600
	EDE1 500/600
625	EDE1 625	617x617	248	200	350	585	50
800	EDE1 800	792x792	298	250	400	760	50

Listino Prezzi

Modello	300/600	400/600	500/600
	Euro	Euro	Euro
EDE1	51,48	56,86	76,89

Prezzo EDE1R a richiesta.

Modello	300	400	500	600	625	800
	Euro	Euro	Euro	Euro	Euro	Euro
EDE1	41,62	46,99	68,48	71,77	116,48	188,52

Listino Prezzi Plenum con Stacco Laterale

Per plenum con stacco superiore, quotazione a richiesta.
Per plenum EDE1R quotazione a richiesta.

Modello	Descrizione	300	400	500	600	625	800
		Euro	Euro	Euro	Euro	Euro	Euro
EPZ-EDE	Plenum zincato con serranda e ponte di fissaggio	76,51	91,25	106,02	124,93	156,25	209,28
EPZ-EDE-EQ	Plenum zincato con serranda, ponte di fissaggio ed equalizzatore	88,69	104,49	125,32	155,56	188,76	258,93
EPI-EDE	Plenum Isolato con serranda e ponte di fissaggio	90,23	110,52	130,16	153,14	194,91	262,39
EPI-EDE-EQ	Plenum Isolato con serranda, ponte di fissaggio ed equalizzatore	102,87	124,59	150,18	184,96	225,69	312,04
