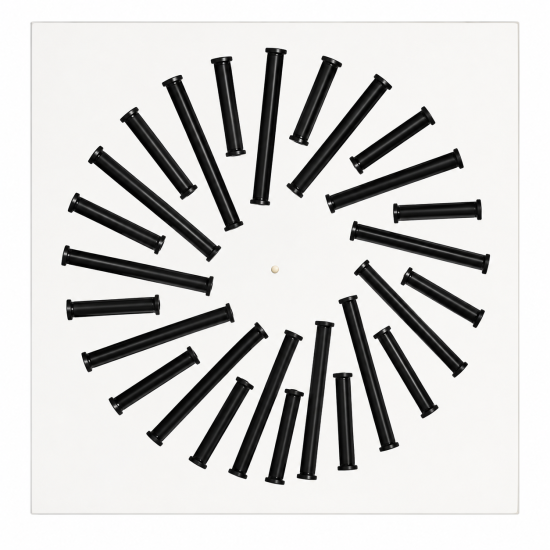

EDE2S Diffusori a getto elicoidale regolabile
Descrizione
Caratteristiche
Materiale: acciaio zincato.
Finitura:
- pannello verniciato bianco RAL 9016;
- deflettori in ABS nero.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).
Impiego
Accessori
- EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
- EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
- EPI-EDE plenum isolato con serranda e ponte di fissaggio;
- EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.
Esecuzioni speciali
Note
Dimensioni Diffusore
Modello EDE2S L x H (mm) 600 595x595
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace | Vk | 2 | 3 | 4 | 5 | 6 | Numero Deflettori |
| m² | ||||||||
| 600 | 0,0431 | m³/h | 310 | 465 | 620 | 775 | 930 | 24 |
| Pa | 3 | 7 | 14 | 24 | 38 | |||
| L(m) | 1,8 | 2,6 | 3,5 | 4,4 | 5,3 | |||
| Indice di Rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | ||
Dimensioni Plenum
Tutte le dimensioni sono espresse in mm.
Modello Dimensioni Esterne L1 x H1 (mm) Ø d P1 P2 〼 C E 600 592x592 248 200 350 560 50
Listino Prezzi
Modello 600 Euro EDE2S 126,81
Listino Prezzi Plenum con Stacco Laterale
Per plenum con stacco superiore, quotazione a richiesta.
Modello Descrizione 600 Euro EPZ-EDE Plenum zincato con serranda e ponte di fissaggio 124,93 EPZ-EDE-EQ Plenum zincato con serranda, ponte di fissaggio ed equalizzatore 155,56 EPI-EDE Plenum Isolato con serranda e ponte di fissaggio 153,14 EPI-EDE-EQ Plenum Isolato con serranda, ponte di fissaggio ed equalizzatore 184,96
