EDQF3 Diffusori quadrati forellinati
Descrizione

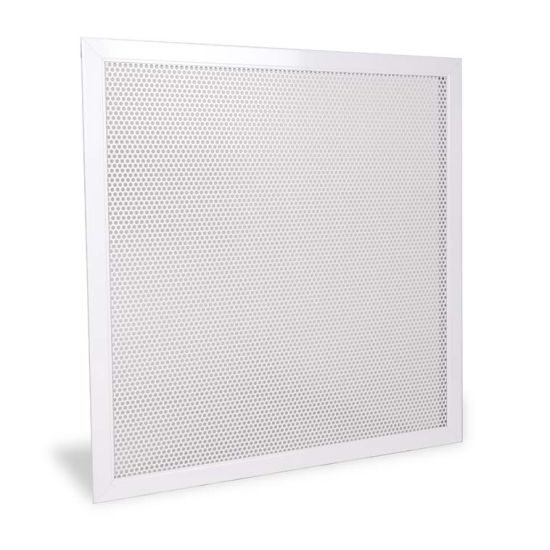

Diffusori da soffitto quadrato con piastra frontale forellinata.
Caratteristiche
Telaio perimetrale in alluminio. Pannello in acciaio zincato. Verniciatura colore bianco RAL 9016.
La maglia forellinata è realizzata secondo le seguenti specifiche:
- fori tondi alternati a 60°;
- rapporto vuoto/pieno 46%;
- diametro dei fori 5mm;
- distanza tra i centri 7mm.
Impiego
Per la mandata e la ripresa negli impianti di climatizzazione.
Accessori
- EPZ plenum zincato;
- EPI plenum isolato;
- SC serranda di taratura.
A richiesta
- Verniciatura nei colori RAL a scelta (prezzi a richiesta);
- Fori per viti sulla cornice del diffusore.
Dimensioni

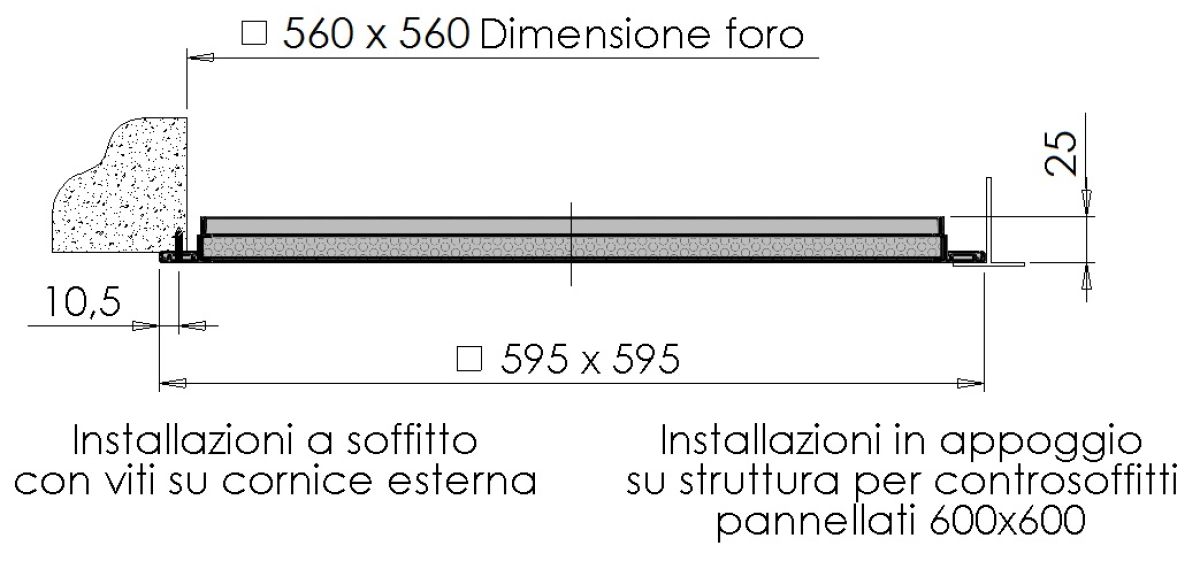

Disegno Tecnico Montaggio a incasso in un foro da 560 × 560 mm, con fissaggio mediante viti sulla cornice perimetrale esterna. Montaggio in appoggio sulla struttura portante di controsoffitti pannellati con modulo 600 × 600 mm. Dimensione esterna del pannello: 595 × 595 mm.Installazione su Soffitto Rigido Installazione su Controsoffitto Modulare
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace (m²) | Vk | 2,5 | 3 | 4 | 5 | 6 |
| EDQF3 595x595 | 0,127 | m³/h | 1145 | 1370 | 1830 | 2285 | 2740 |
| L(m) | 2,9 | 3,5 | 4,4 | 5,3 | 6,3 | ||
| Pa | 10 | 15 | 20 | 35 | 50 | ||
| dB(A) | 18 | 21 | 30 | 39 | 48 |
Plenum
Plenum con stacco superiore a richiesta.
Disegno Tecnico Modello Dimensioni Esterne L1 x H1 (mm) Ø d P1 〼 C E
EPI 560X560 580x580 248 300 560 80
SC - Serranda di Taratura
Foto Descrizione
Questo accessorio permette di ridurre la portata d'aria in uscita al diffusore garantendo una perfetta regolazione. La serranda viene agganciata al diffusore tramite le clips che vengono fornite a corredo del diffusore.
