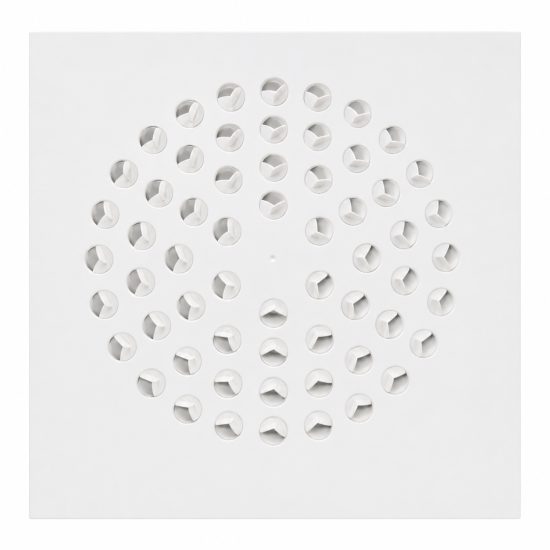

EDQMC Diffusori multi-ugello a geometria circolare
Descrizione
Diffusori multi-ugello ad alta induzione muniti di ugelli deflettori orientabili a 360°.
Caratteristiche
Materiale: acciaio zincato.
Ugelli: ABS bianchi.
Finitura: verniciato bianco RAL 9016.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore.
Impiego
Diffusori multi-ugello ad alta induzione, idonei ad essere installati in ambienti di altezza compresa tra 2,5 e 4 m sia in riscaldamento che in condizionamento.
Accessori
- EPZ-EDE - Plenum zincato con serranda e ponte di fissaggio;
- EPZ-EDE-EQ - Plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
- EPI-EDE - Plenum isolato con serranda e ponte di fissaggio;
- EPI-EDE-EQ - Plenum isolato con serranda, ponte di fissaggio ed equalizzatore.
A richiesta
Verniciatura del solo pannello (esclusi gli ugelli bianchi) nei colori RAL a scelta.
Dimensioni
tutte le dimensioni sono espresse in mm
| Modello | L | H | P |
| 400 | 395 | 395 | 200 |
| 500 | 495 | 495 | 300 |
| 600 | 595 | 595 | 400 |
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri riferito al diffusore montato con Plenum + equalizzatore e serranda aperta, velocità terminale 0.25 m/s.
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace | Vk (m/s) | 3 | 4 | 5 | 6 | 8 | Nr. Ugelli |
| m² | ||||||||
| 400 | 0,0041 | m³/h | 45 | 60 | 75 | 90 | 120 | 18 |
| L(m) | 0,9 | 1,2 | 1,5 | 1,8 | 2,4 | |||
| 500 | 0,0083 | m³/h | 90 | 120 | 150 | 180 | 240 | 36 |
| L(m) | 1,2 | 1,6 | 2 | 2,4 | 3,2 | |||
| 600 | 0,0138 | m³/h | 150 | 200 | 250 | 300 | 400 | 60 |
| L(m) | 1,6 | 2,1 | 2,6 | 3,1 | 4,1 | |||
| Indice di Rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | - | |
| Perdita di Carico | Pa | 15 | 22 | 30 | 42 | 70 | - | |
Dimensioni Plenum
Plenum Box Model Tipologia di Diffusore Compatibile Dimensioni Esterne L1 x H1 (mm) Ø d P1 P2 〼 C E 400 EDQMC 400 392x392 198 200 300 360 50 500 EDQMC 500 492x492 198 200 300 460 50 600 EDQMC 600 592x592 248 200 350 560 50
Listino Prezzi
Listino Prezzi Plenum con Stacco Laterale
Plenum con stacco superiore, quotazione a richiesta.
Modello Descrizione 400 500 600 Euro Euro Euro EPZ-EDE Plenum zincato con serranda e ponte di fissaggio 91,25 106,02 124,93 EPZ-EDE-EQ Plenum zincato con serranda, ponte di fissaggio ed equalizzatore 104,49 125,32 155,56 EPI-EDE Plenum Isolato con serranda e ponte di fissaggio 110,52 130,16 153,14 EPI-EDE-EQ Plenum Isolato con serranda, ponte di fissaggio ed equalizzatore 124,59 150,18 184,96 Vite e Tappino 5,70
