EDEA-SD Diffusori circolari a coni fissi con serranda
Descrizione

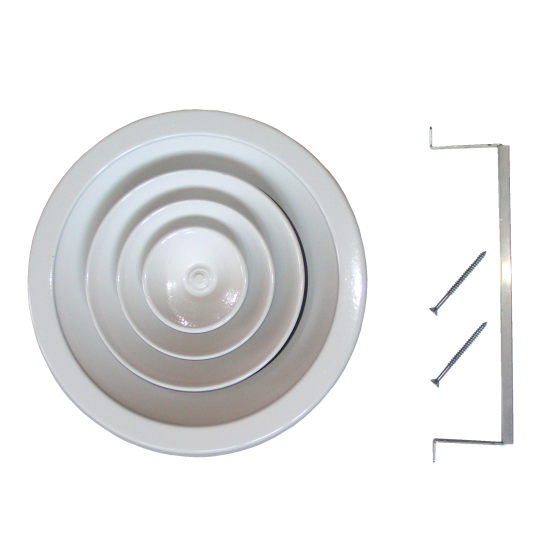

Diffusori circolari in alluminio a coni fissi completi di serranda di regolazione a farfalla.
Caratteristiche

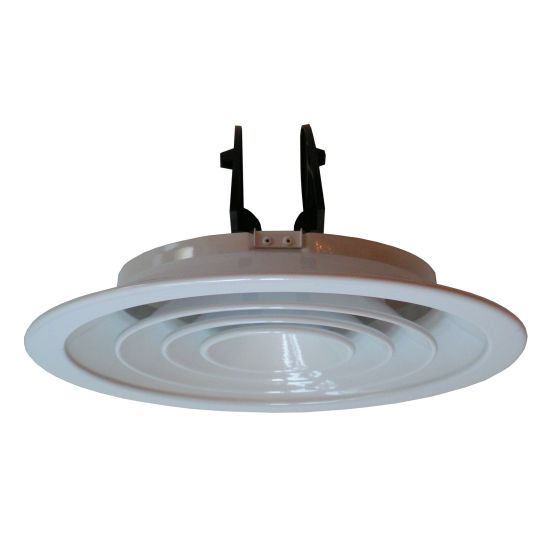

Il diffusore è costruito in alluminio e verniciato bianco RAL 9016 mentre la serranda di regolazione è costituita da materiale plastico di colore nero. L’installazione può avvenire in controsoffitto mediante l’utilizzo del ponte di montaggio fornito in dotazione con il diffusore.
Impiego
Il diffusore a coni fissi EDEA-SD è adatto per applicazioni nel campo del condizionamento, riscaldamento e ventilazione con un impego sia come elemento di mandata che di aspirazione. Il diffusore è equipaggiato con una guarnizione a tenuta sul lato posteriore. L'altezza di installazione è normalmente compresa tra 2,5 m e 4,5 m.

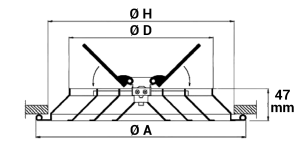

Dimensioni
Tutte le dimensioni sono espresse in mm
Modello ØA ØD ØH Misura Foro 150 257 149 225 200 307 199 275 250 357 249 325 300 407 299 375
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
| Modello | 2 x output digitali (6 terminali, fili da min. 0.5 mm² a max. 1.5 mm²) – NO/NC relè (125 V AC – 60 W) | Vk m/s | ||||
| m² | 2 | 3 | 4 | 5 | ||
| 150 | 0,0135 | m3/h | 98 | 145 | 194 | 245 |
| L(m) | 1,1 | 1,6 | 2 | 2,5 | ||
| Pa | 3 | 6 | 9 | 13 | ||
| 200 | 0,0285 | m3/h | 205 | 308 | 410 | 513 |
| L(m) | 1,8 | 2,6 | 3,3 | 4 | ||
| Pa | 5 | 8 | 13 | 18 | ||
| 250 | 0,0435 | m3/h | 313 | 470 | 626 | 783 |
| L(m) | 2,1 | 3 | 4 | 4,8 | ||
| Pa | 6 | 11 | 17 | 24 | ||
| 300 | 0,0585 | m3/h | 421 | 630 | 840 | 1053 |
| L(m) | 2 | 2,9 | 3,7 | 4,5 | ||
| Pa | 7 | 13 | 20 | 29 | ||
| Indice di Rumorosità | dB(A) | 15-20 | 20-25 | 25-30 | 35-40 | |
