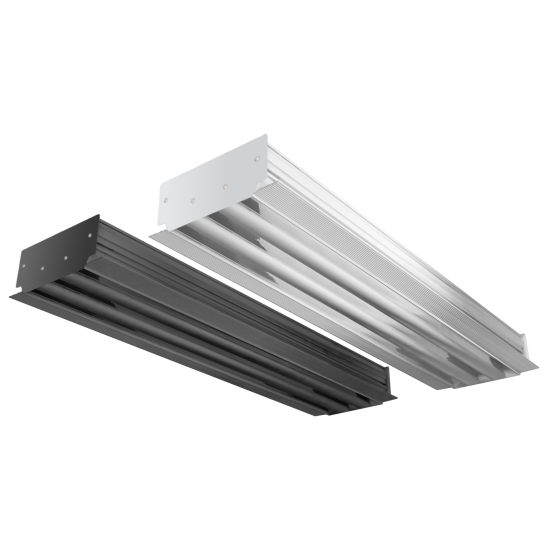

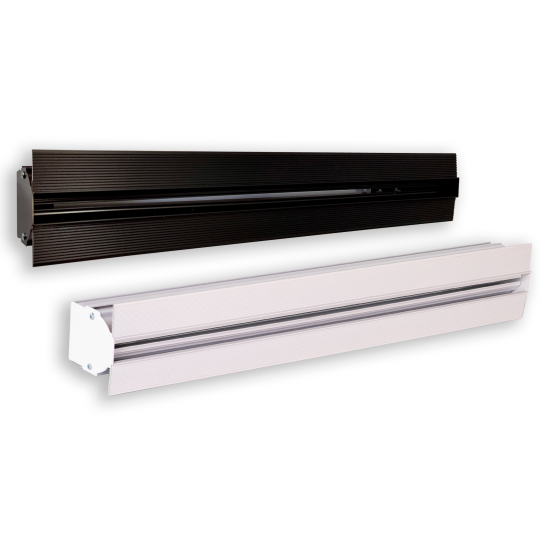

EDLS-EDLSB Diffusori lineari multiferitoia a scomparsa
Descrizione
Diffusori lineari a scomparsa con mono e multiferitoia da 20 mm o 30 mm con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria. Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.
Caratteristiche
Materiale: alluminio.
Finitura EDLS: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLSB: telaio e deflettori in alluminio verniciato bianco RAL9016. Numero feritoie: da 1 a 3 Dimensioni feritoia: 20 mm o 30 mm.
Installazione: mediante plenum con sistema di montaggio a ponti. Posizionamento nastro anticrepa su telaio e conseguente rasatura a gesso.
Dimensioni realizzabili in unico pezzo:
lunghezza minima 300 mm;
lunghezza massima 2000 mm.
Possibilità di costruzione in continuità.
Impiego
Modelli
-EDLS10-FA - EDLSB10-FA diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 20 mm.
EDLS20-FA - EDLSB20-FA diffusori lineari a scomparsa di mandata con deflettori e feritoia da 20 mm.
EDLS30-FA - EDLSB30-FA diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 20 mm.
EDLS40-FA - EDLSB40-FA diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 20 mm.
EDLS10-FB - EDLSB10-FB diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 30 mm.
EDLS20-FB - EDLSB20-FB diffusori lineari a scomparsa di mandata con deflettori e feritoia da 30 mm.
EDLS30-FB - EDLSB30-FB diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 30 mm.
EDLS40-FB - EDLSB40-FB diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 30 mm.
Accessori
- EPZ-EDL - Plenum zincato;
- EPI-EDL - Plenum isolato;
- Ponti di fissaggio;
- Kit di continuità.
A richiesta
- Possibilità di installazione in continuità.
- Plenum con attacco posteriore ovalizzato.
EDLS - EDLSB una feritoia dimensioni
Tutte le dimensioni sono espresse in mm
Feritoia L A B C E D Numero Ponti di Fissaggio Feritoia da 20 mm 800 60 55 48 41 80 2 1000 2 1200 2 1500 2 2000 2 Feritoia da 30 mm 800 70 65 58 51 90 2 1000 2 1200 2 1500 2 2000 2

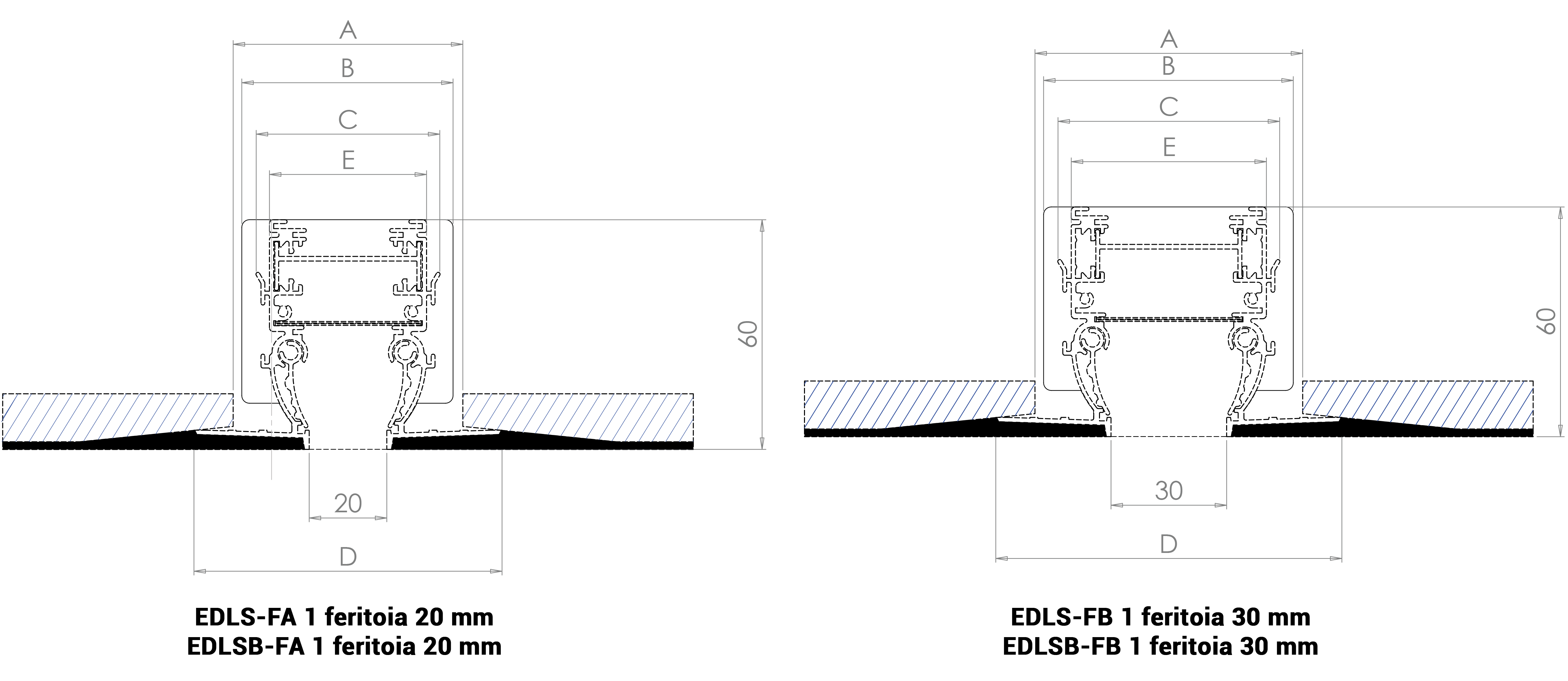

EDLS - EDLSB due feritoie dimensioni
2 Feritoie L A B C D E Numero Ponti di Fissaggio Feritoia da 20 mm 800 100 95 88 120 81 2 1000 2 1200 2 1500 2 2000 2 Feritoia da 30 mm 800 120 115 108 140 101 2 1000 2 1200 2 1500 2 2000 2

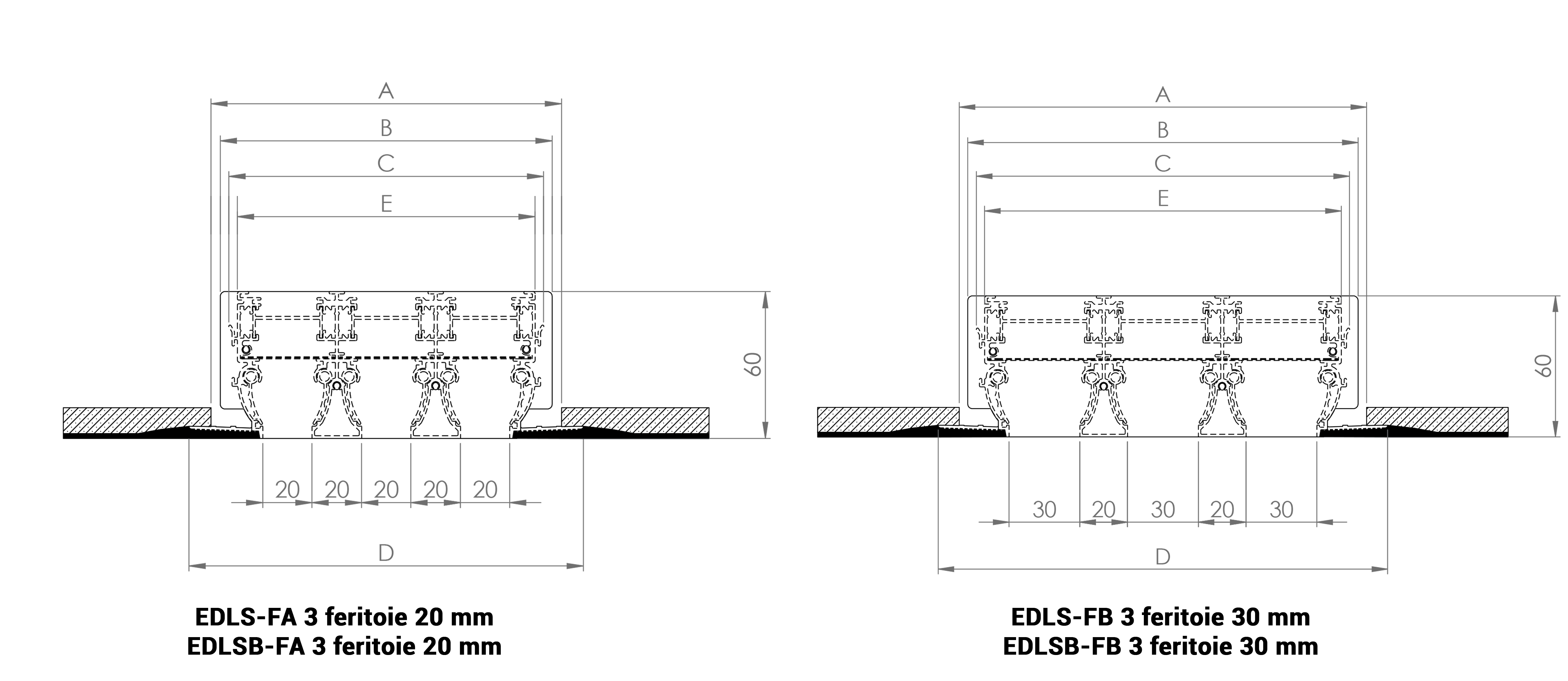

EDLS - EDLSB tre feritoie dimensioni
3 Feritoie L A B C D E Numero Ponti di Fissaggio Feritoia da 20 mm 800 140 135 128 160 121 2 1000 2 1200 2 1500 2 2000 3 Feritoia da 30 mm 800 170 165 158 190 151 2 1000 2 1200 2 1500 2 2000 3
Dati di Funzionamento
Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s, montati a filo soffitto e con lancio laterale con effetto coanda.
Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.
La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono variare.
Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità
Feritoia Dimensione Feritoia Sezione Efficace m² Portata Aria, Lancio e Perdita di Carico 1 Feritoia Feritoia da 20 mm 0,0097 m³/h 70 105 140 175 210 245 L(m) 1.8 2.7 3.6 4.5 5.4 6.3 Feritoia da 30 mm 0,0146 m3/h 105 158 210 262 315 368 L(m) 1,6 2,5 3,4 4,2 5 5,8 Indice di Rumorosità dB(A) <20 22 32 37 44 48 2 Feritoie Feritoia da 20 mm 0,0194 m³/h 140 210 280 350 420 490 L(m) 2,6 3,9 5,1 6,4 7,7 9,0 Feritoia da 30 mm 0,0292 m³/h 210 316 420 524 630 736 L(m) 2,3 3,6 4,9 6,0 7,1 8,3 Indice di Rumorosità dB(A) <20 24 34 39 46 50 3 Feritoie Feritoia da 20 mm 0,0291 m³/h 210 315 420 525 630 735 L(m) 3,9 5,8 7,7 9,6 11,6 13,5 Feritoia da 30 mm 0,0438 m³/h 315 474 630 786 945 1104 L(m) 3,4 5,4 7,3 9,0 10,7 12,4 Indice di Rumorosità dB(A) <20 26 36 41 48 52 Vk m/s 2 3 4 5 6 7 Perdite di Carico Pa 7 15 26 41 59 80
Angolo di Collegamento

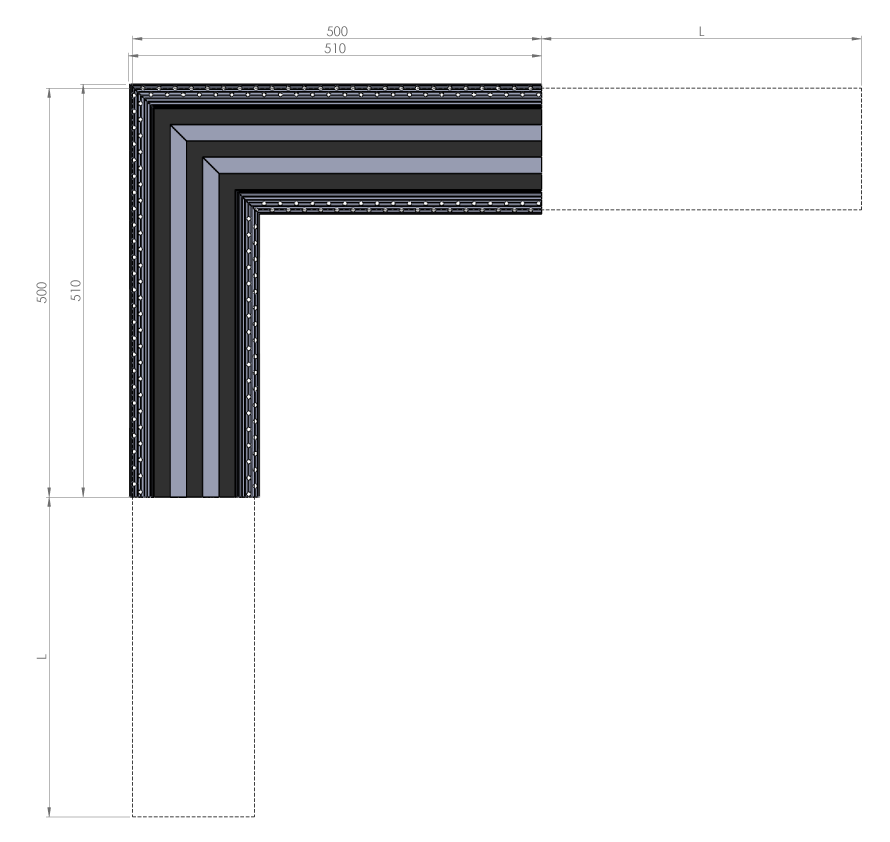

Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione.
Tutte le misure sono espresse in mm.
Angolo
Kit di Continuità

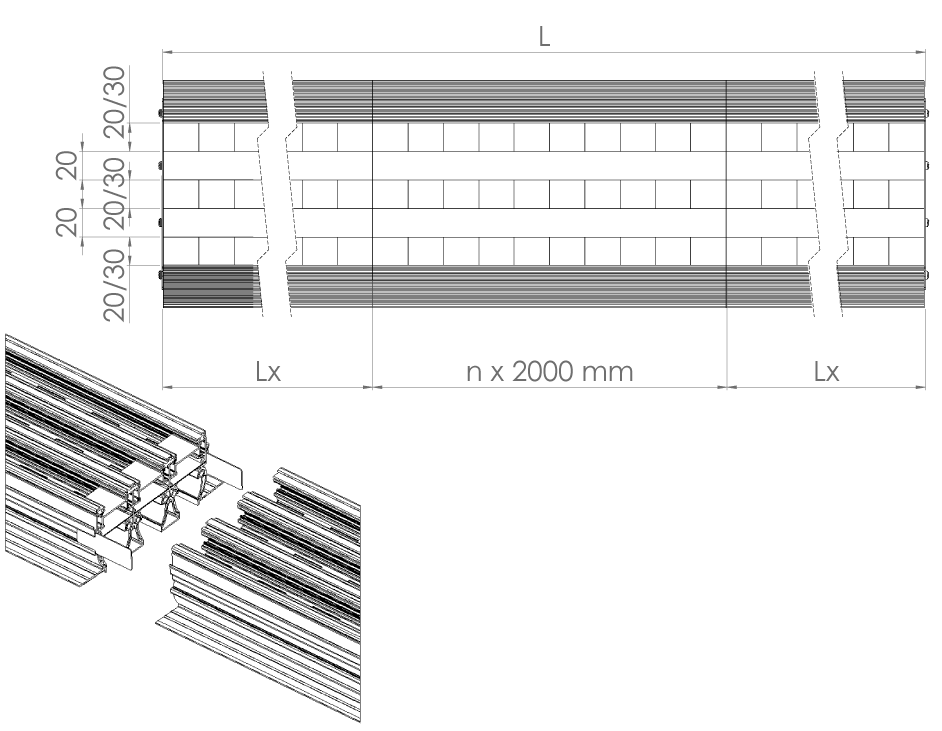

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

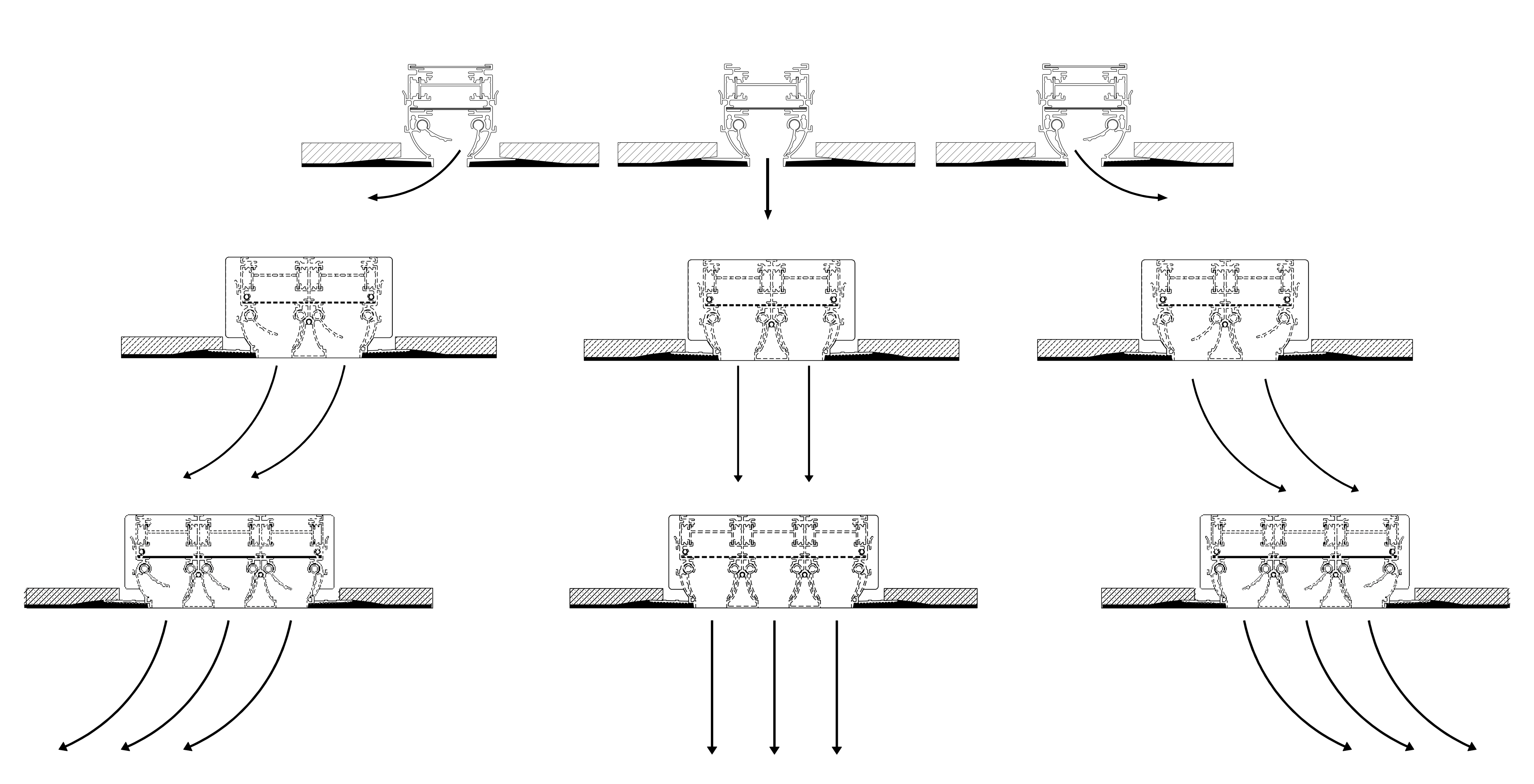

Caratteristiche lancio aria

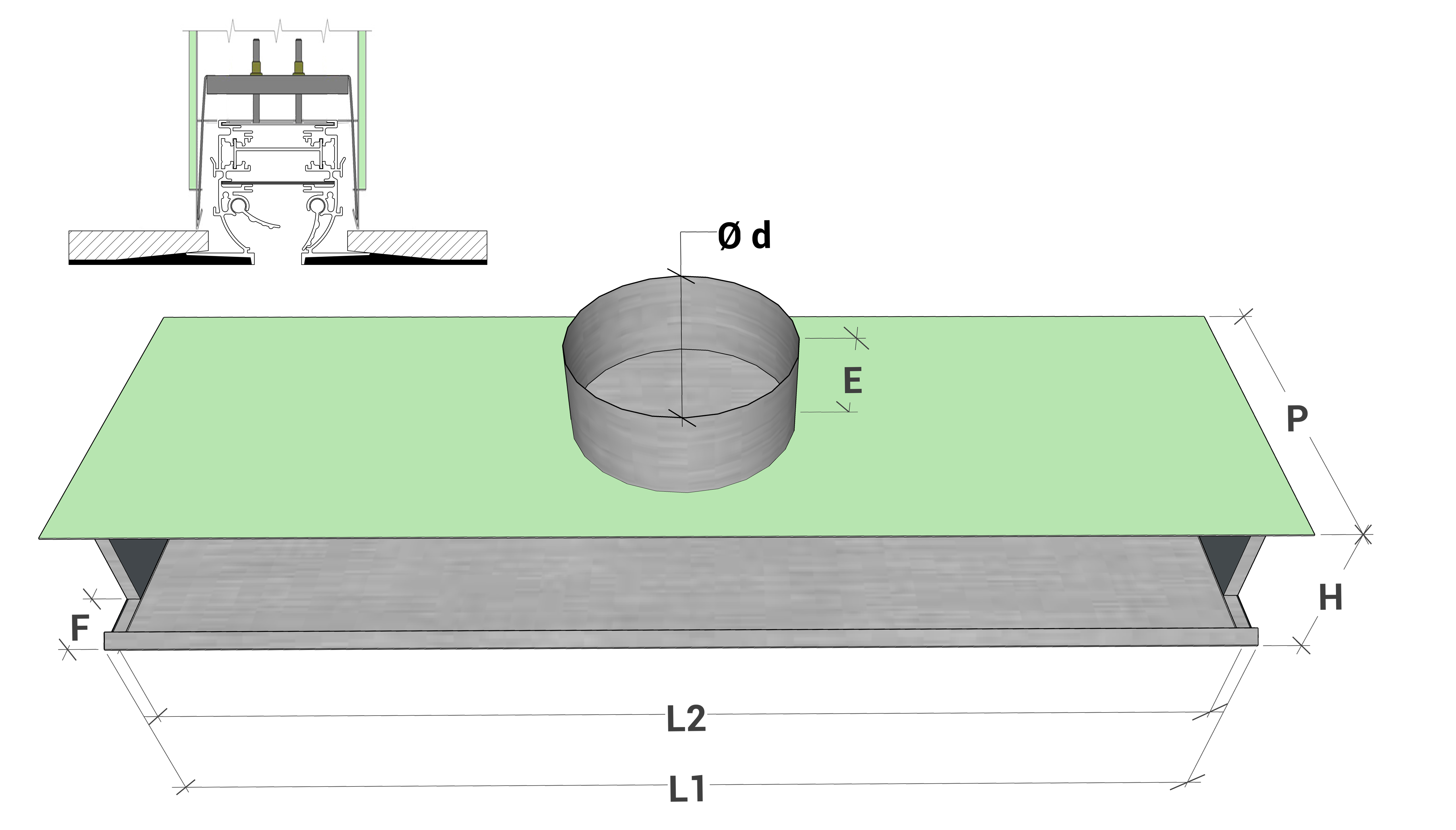

Dimensioni plenum e sistema di montaggio con ponti di fissaggio
1 FeritoiaL Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E F Feritoia da 20 mm 800 800 770 1 145 240 65 80 49 1000 1000 970 1 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2 Feritoia da 30 mm 800 800 770 1 145 240 75 80 49 1000 1000 970 1 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2
2 FeritoieL Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E F Feritoia da 20 mm 800 800 770 2 145 300 105 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2 Feritoia da 30 mm 800 800 770 2 198 300 125 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2
3 FeritoieL Dimensioni Plenum L1 L2 Numero stacchi Ø d P H E F Feritoia da 20 mm 800 800 770 2 198 300 145 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2 Feritoia da 30 mm 800 800 770 2 198 300 165 80 49 1000 1000 970 2 1200 1200 1170 2 1500 1500 1470 2 2000 2000 1970 2
Listino prezzi EDLS-FA - 1 feritoia - verniciato nero RAL9005 - feritoia 20 mm
EDLS-FA Lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia euro euro euro euro euro euro Feritoia da 20 mm 800 51,91 54,37 61,04 67,65 59,72 76,52 1000 58,33 61,20 67,79 75,44 64,98 83,53 1200 69,27 73,98 82,47 90,42 81,58 107,84 1500 78,85 84,61 92,56 102,19 87,92 113,08 2000 100,40 104,04 118,49 129,89 100,41 132,19
Listino prezzi EDLS-FA - 2 feritoie - verniciato nero RAL9005 - feritoie 20 mm
Feritoia da 20 mm EDLS-FA Lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoie euro euro euro euro euro euro 800 90,72 97,50 107,18 0 121,52 69,98 92,30 1000 90,72 109,28 118,69 135,31 75,51 98,84 1200 119,61 131,62 144,23 0 162,18 86,69 114,88 1500 135,43 159,59 160,83 0 182,67 90,65 125,26 2000 172,05 207,72 205,89 0 232,33 103,83 146,98
Listino prezzi EDLS-FA - 3 feritoie - verniciato nero RAL9005 - feritoie 20 mm
EDLS-FA Lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoie euro euro euro euro euro euro Feritoia da 20 mm 800 118,88 130,84 141,28 163,56 75,13 97,86 1000 132,91 146,79 156,85 182,51 81,78 106,98 1200 157,89 177,63 192,35 220,21 93,27 125,06 1500 178,83 215,44 214,24 247,89 99,26 137,82 2000 228,39 281,49 275,70 316,59 115,09 163,62
Listino prezzi EDLS-FB - 1 feritoia - verniciato nero RAL9005 - feritoia 30 mm
EDLS-FB Lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia euro euro euro euro euro euro Feritoia da 30 mm 800 52,94 58,91 62,26 69,01 60,29 78,56 1000 59,48 65,68 69,14 76,94 65,64 84,55 1200 76,20 83,50 90,71 99,48 85,04 108,27 1500 86,74 94,36 101,81 112,39 88,77 114,06 2000 102,40 113,08 120,85 132,48 101,49 132,89
Listino prezzi EDLS-FB - 2 feritoie - verniciato nero RAL9005 - feritoie 30 mm
EDLS-FB Lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoie euro euro euro euro euro euro Feritoia da 30 mm 800 97,08 104,31 114,67 130,02 67,90 93,24 1000 108,36 116,92 126,98 144,77 74,74 102,95 1200 127,98 140,83 154,31 173,52 95,65 127,21 1500 144,91 170,75 172,08 195,45 101,07 139,43 2000 184,08 222,25 220,30 248,58 117,36 164,40
Listino prezzi EDLS-FB - 3 feritoie - verniciato nero RAL9005 - feritoie 30 mm
EDLS-FB Lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoie euro euro euro euro euro euro Feritoia da 30 mm 800 127,19 139,99 151,16 175,00 76,36 100,01 1000 142,20 157,05 167,82 195,27 83,20 108,82 1200 168,93 190,07 205,80 235,61 95,65 127,21 1500 191,34 230,52 229,23 265,23 101,07 139,94 2000 244,37 301,17 294,99 338,74 117,36 166,36
Listino prezzi EDLSB-FA - 1 feritoia - verniciato bianco RAL9016 - feritoia 20 mm
EDLSB-FA Lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia euro euro euro euro euro euro Feritoia da 20 mm 800 51,91 54,37 61,04 67,65 59,72 76,52 1000 58,33 61,20 67,79 75,44 64,98 83,53 1200 69,27 73,98 82,47 90,42 81,58 107,84 1500 78,85 84,61 92,56 102,19 87,92 113,08 2000 100,40 104,04 118,49 129,89 100,41 132,19
Listino prezzi EDLSB-FA - 2 feritoie - verniciato bianco RAL9016 - feritoie 20 mm
EDLSB-FA Lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoie euro euro euro euro euro euro Feritoia da 20 mm 800 90,72 97,50 107,18 121,52 69,98 92,30 1000 101,27 109,28 118,69 135,31 75,51 98,84 1200 119,61 131,62 144,23 162,18 86,69 114,88 1500 135,43 159,59 160,83 182,67 90,65 125,26 2000 172,05 207,72 205,89 232,33 103,83 146,98
Listino prezzi EDLSB-FA - 3 feritoie - verniciato bianco RAL9016 - feritoie 20 mm
EDLSB-FA Lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoie euro euro euro euro euro euro Feritoia da 20 mm 800 118,88 130,84 141,28 163,56 75,13 97,86 1000 132,91 146,79 156,85 182,51 81,78 106,98 1200 157,89 177,63 192,35 220,21 93,27 125,06 1500 178,83 215,44 214,24 247,89 99,26 137,82 2000 228,39 281,49 275,70 316,59 115,09 163,62
Listino prezzi EDLSB-FB - 1 feritoia - verniciato bianco RAL9016 - feritoia 30 mm
EDLSB-FB Lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 1 Feritoia euro euro euro euro euro euro Feritoia da 30 mm 800 52,94 58,91 62,26 69,01 60,29 78,56 1000 59,48 65,68 69,14 76,94 65,64 84,55 1200 76,20 83,50 90,71 99,48 85,04 108,27 1500 86,74 94,36 101,81 112,39 88,77 114,06 2000 102,40 113,08 120,85 132,48 101,49 132,89
Listino prezzi EDLSB-FB - 2 feritoie - verniciato bianco RAL9016 - feritoie 30 mm
EDLSB-FB Lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 2 Feritoie euro euro euro euro euro euro Feritoia da 30 mm 800 97,08 104,31 114,67 130,02 67,90 93,24 1000 108,36 116,92 126,98 144,77 74,74 102,95 1200 127,98 140,83 154,31 173,52 95,65 127,21 1500 144,91 170,75 172,08 195,45 101,07 139,43 2000 184,08 222,25 220,30 248,58 117,36 164,40
Listino prezzi EDLSB-FB - 3 feritoie - verniciato bianco RAL9016 - feritoie 30 mm
EDLSB-FB Lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB EPZ-EDL - Plenum Zincato EPI-EDL - Plenum Isolato 3 Feritoie euro euro euro euro euro euro Feritoia da 30 mm 800 127,19 139,99 151,16 175,00 76,36 100,01 1000 142,20 157,05 167,82 195,27 83,20 108,82 1200 168,93 190,07 205,80 235,61 95,65 127,21 1500 191,34 230,52 229,23 265,23 101,07 139,94 2000 244,37 301,17 294,99 338,74 117,36 166,36
Listino prezzi
Listino prezzi angolo estetico
