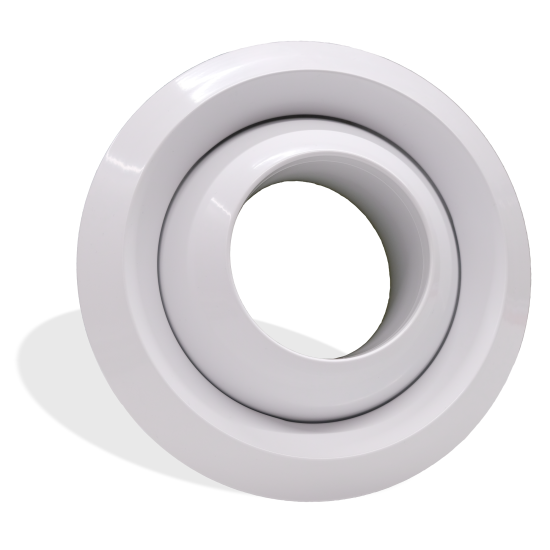

EDUB Diffusori a ugello orientabili a lunga gittata
Descrizione
Diffusori in alluminio a lunga gittata orientabili con angolatura max 30°.
Caratteristiche
Materiale: alluminio.
Finitura: verniciato RAL9016.
Installazione: con flangia a canale, con raccordo per tubo flessibile o con raccordo per canale rigido circolare.
Altezza di installazione compresa tra 3 m e 30 m in base al modello.
Finitura: verniciato RAL9016.
Installazione: con flangia a canale, con raccordo per tubo flessibile o con raccordo per canale rigido circolare.
Altezza di installazione compresa tra 3 m e 30 m in base al modello.
Impiego
Ambienti con soffitti molto alti o dove sia necessaria una distribuzione dell’aria a distanza e/o localizzata.
Dimensioni
Tutte le dimensioni sono espresse in mm.
Ø D1 Ø D2 Ø D3 Ø D4 L E F 99 49 150 61 67 22 0 124 61 170 83 78 20 4 160 76 201 94 97 23 0 199 106 266 144 116 27 3 248 128 311 176 145 30 8 313 180 381 237 175 30 22 349 196 411 272 204 30 29 398 220 468 312 203 33 38 449 275 522 368 220 41 28Disegno Tecnico Modello
50 60 80 100 125 180 200 220 280
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s .
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace (m²) | Vk (m/s) | 2 | 4 | 6 | 8 | 10 | 12 |
| 50 | 0,00188 | m³/h | 14 | 27 | 41 | 54 | 68 | 81 |
| L(m) | 2,3 | 8,0 | 11,8 | 14,3 | 16,3 | 17,9 | ||
| Pa | 2,8 | 10,0 | 23,0 | 40,0 | 64,0 | 90,0 | ||
| dB(A) | <20 | <20 | <20 | <20 | <20 | 22,0 | ||
| 60 | 0,00292 | m³/h | 21 | 42 | 63 | 84 | 105 | 126 |
| L(m) | 4,2 | 10,7 | 14,6 | 17,3 | 19,4 | 21,2 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 91 | ||
| dB(A) | <20 | <20 | <20 | <20 | <20 | 24 | ||
| 80 | 0,00453 | m³/h | 33 | 65 | 98 | 131 | 163 | 196 |
| L(m) | 6,5 | 13,0 | 17,0 | 19,9 | 22,0 | 23,8 | ||
| Pa | 2,7 | 10,0 | 23,0 | 41,0 | 63,0 | 91 | ||
| dB(A) | <20 | <20 | <20 | <20 | 22,0 | 27 | ||
| 100 | 0,00882 | m³/h | 64 | 127 | 191 | 254 | 318 | 381 |
| L(m) | 9,3 | 15,8 | 19,7 | 22,4 | 24,5 | 26,2 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 91 | ||
| dB(A) | <20 | <20 | <20 | 22,0 | 27,0 | 32 | ||
| 125 | 0,01286 | m³/h | 93 | 185 | 278 | 370 | 463 | 556 |
| L(m) | 10,6 | 16,9 | 20,6 | 23,2 | 25,3 | 26,9 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 91 | ||
| dB(A) | <20 | <20 | <20 | 23,0 | 29,0 | 33 | ||
| 180 | 0,02543 | m³/h | 183 | 366 | 549 | 732 | 916 | 1099 |
| L(m) | 13,0 | 19,0 | 22,6 | 25,0 | 27,0 | 28,7 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 91 | ||
| dB(A) | <20 | <20 | <20 | <20 | 26,0 | 31 | ||
| 200 | 0,03016 | m³/h | 217 | 434 | 651 | 869 | 1086 | 1303 |
| L(m) | 13,8 | 20,0 | 23,5 | 26,0 | 28,0 | 29,7 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 90 | ||
| dB(A) | <20 | <20 | <20 | <20 | 26,0 | 32 | ||
| 220 | 0,03799 | m³/h | 274 | 547 | 821 | 1094 | 1368 | 1641 |
| L(m) | 15,5 | 21,9 | 25,6 | 28,3 | 30,4 | 32 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 90 | ||
| dB(A) | <20 | <20 | 20,0 | 29,0 | 36,0 | 41 | ||
| 280 | 0,05937 | m³/h | 427 | 855 | 1282 | 1710 | 2137 | 2565 |
| L(m) | 23,9 | 32,6 | 37,8 | 41,4 | 44,2 | 46,5 | ||
| Pa | 2,6 | 10,0 | 23,0 | 40,0 | 63,0 | 90 | ||
| dB(A) | <20 | <20 | <20 | 25,0 | 33,0 | 40 |
