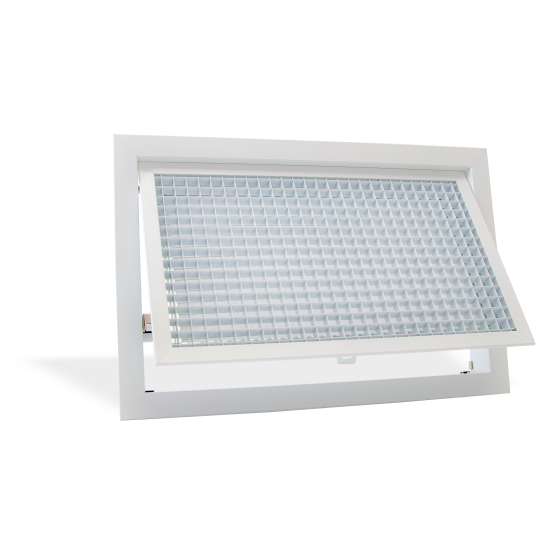

EGQR-PUSH Griglia di ripresa a maglia quadra 13x13 mm con filtro e cornice interna da 15 mm
Descrizione
Griglia di ripresa a maglia quadra 13x13 mm da controsoffitto, con doppia cornice (interna da 15 mm) ad apertura a cerniere e sistema push-pull per l'agevole alloggiamento e la sostituzione del filtro.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 10 mm.
Apertura / chiusura: con sistema push-pull.
Installazione
L'installazione viene eseguita fissando il telaio esterno della griglia al muro mediante viti o in appoggio su struttura per controsoffitti pannellati 600x600 mm.
Impiego
Per la ripresa dell’aria esterna o ambiente dove sia consigliata una prefiltrazione di polvere. Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
Accessori
- EPZ - Plenum zincato;
- EPI - Plenum isolato.
A richiesta
Verniciatura RAL 9016 o altri colori RAL a scelta.
Dimensioni e Dati di Funzionamento
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

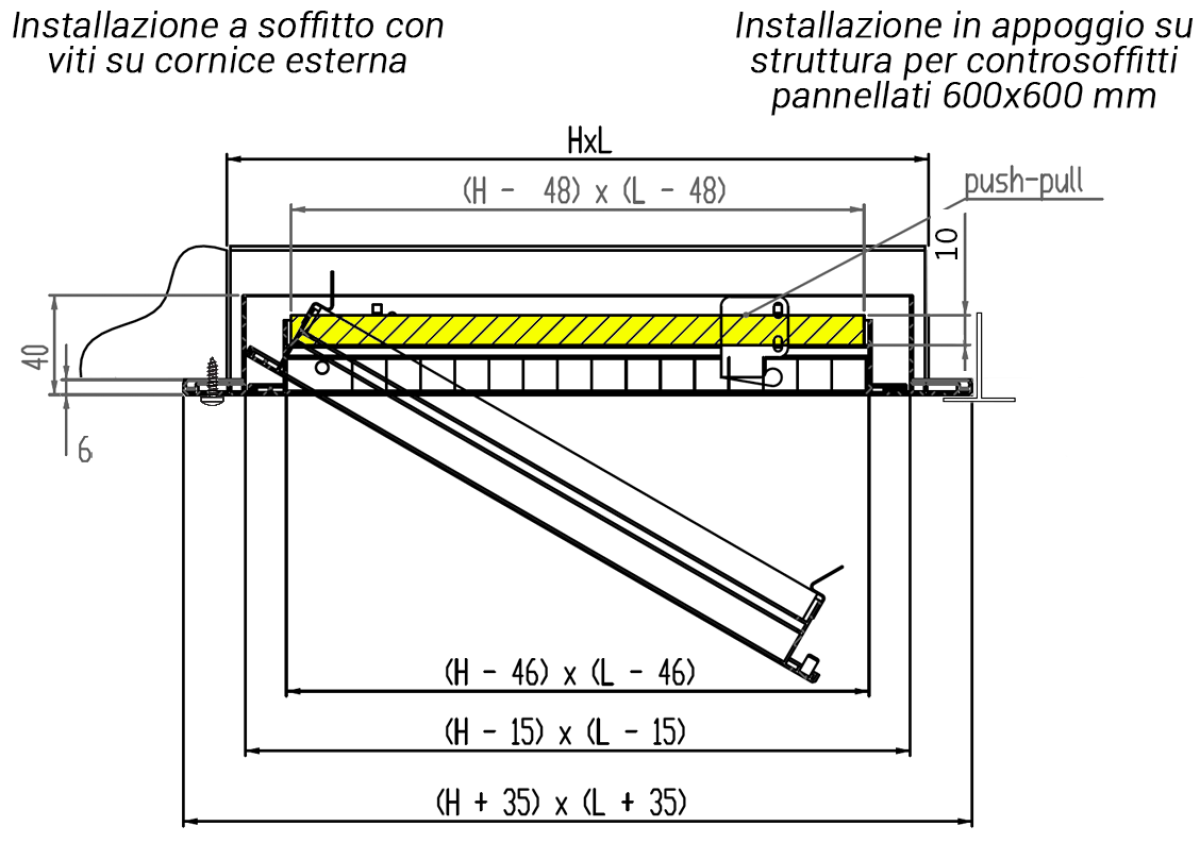

Disegno Tecnico Modello Dimensioni Esterno Cornice Sezione Efficace del Filtro Velocità Frontale sul Filtro Portata Aria (mm) m2 m/s m3/h
EGQR-PUSH 595x595 0,238 1,5 1285 2 1713
Indice di Rumorosità dB(A) - Perdita di Carico (Pa)
V
m/sdB(A) Pa 1,5 <20 25/30 2 20/25 45/50

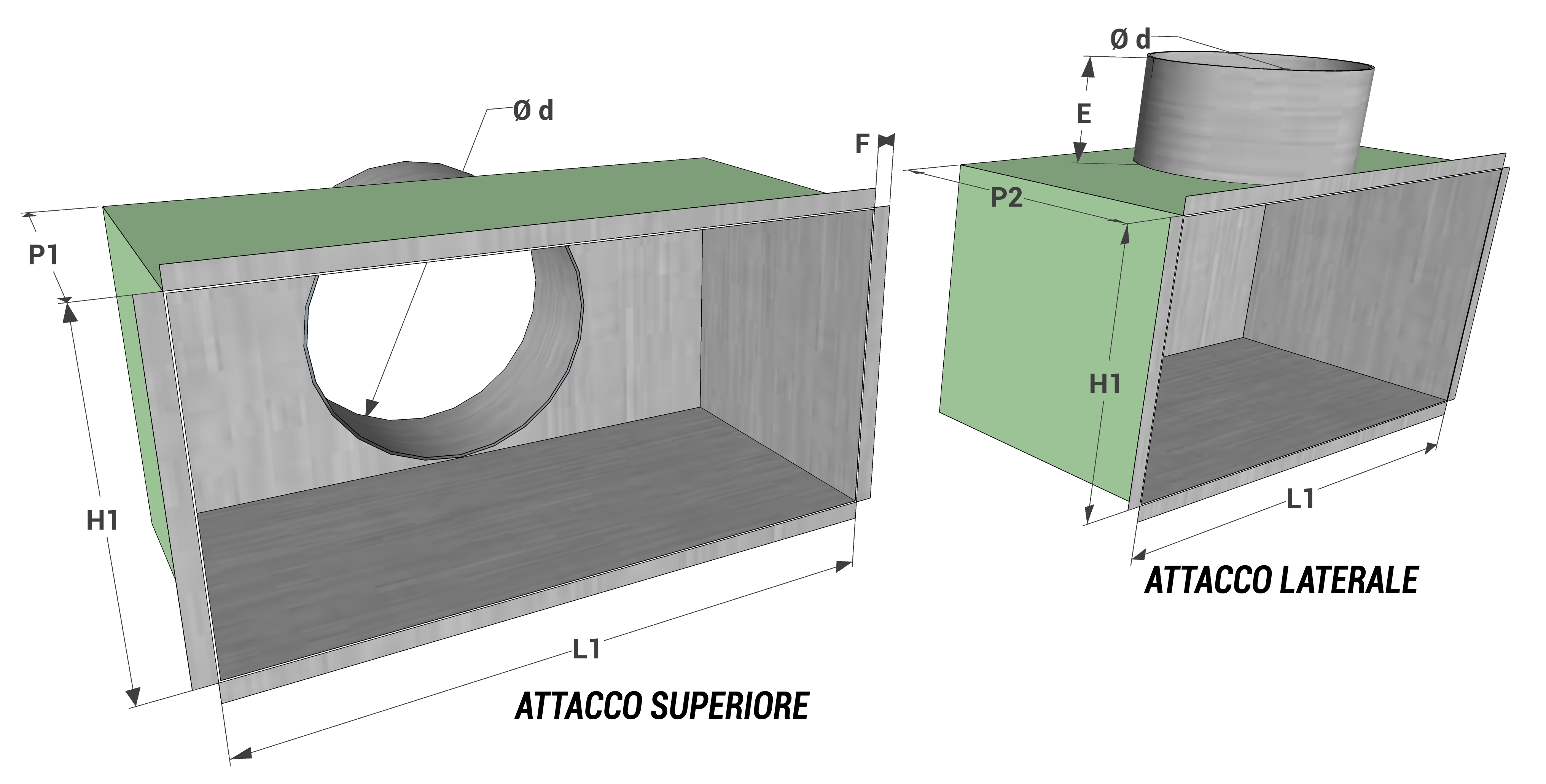

Plenum
Tutte le misure sono espresse in mm.
Modello
L1 x H1Stacco Laterale E F P2 Nr. Stacchi Ø d 560x560 300 1 250 80 12
Listino Prezzi
Verniciato bianco RAL 9016 + 20%
Modello Dimensioni Esterno Cornice euro mm EGQR-PUSH 595x595 171,67
Plenum
