EGS Griglie stampate di aspirazione
Descrizione

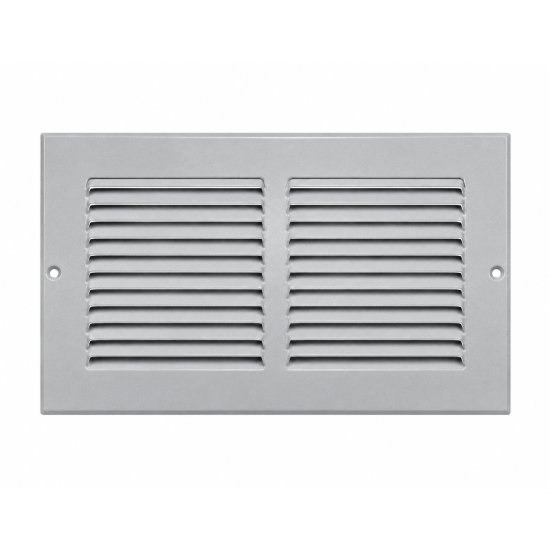

Griglie stampate di aspirazione o mandata in acciaio verniciata grigio (simile RAL 9006).
Impiego
Le griglie della serie EGS sono state progettate per essere utilizzate negli impianti di aria condizionata, di ventilazione e di riscaldamento. Si utilizzano per mandata e ripresa su grandi superfici, parcheggi, e installazioni domestiche.
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
Tutte le dimensioni sono espresse in mm
| Modello LxH | Sezione Efficace | Portata (m3/h) | |||
| m2 | Vk 2 m/s | Vk 3 m/s | Vk 4 m/s | Vk 5 m/s | |
| 200x100 | 0,014 | 100 | 150 | 200 | 250 |
| 300x100 | 0,021 | 151 | 227 | 302 | 378 |
| 400x100 | 0,029 | 209 | 313 | 418 | 522 |
| 150x150 | 0,017 | 61 | 122 | 183 | 245 |
| 300x150 | 0,033 | 238 | 356 | 475 | 594 |
| 400x150 | 0,044 | 317 | 475 | 633 | 792 |
| 200x200 | 0,029 | 209 | 313 | 418 | 522 |
| 300x200 | 0,043 | 310 | 465 | 620 | 774 |
| 400x200 | 0,058 | 418 | 626 | 835 | 1044 |
| 300x300 | 0,065 | 468 | 702 | 936 | 1170 |
| 400x300 | 0,087 | 626 | 940 | 1253 | 1566 |
| Pa | 3 | 6 | 10 | 15 | |
| dB(A) | 20/25 | 25/30 | 30/35 | 35/40 | |
