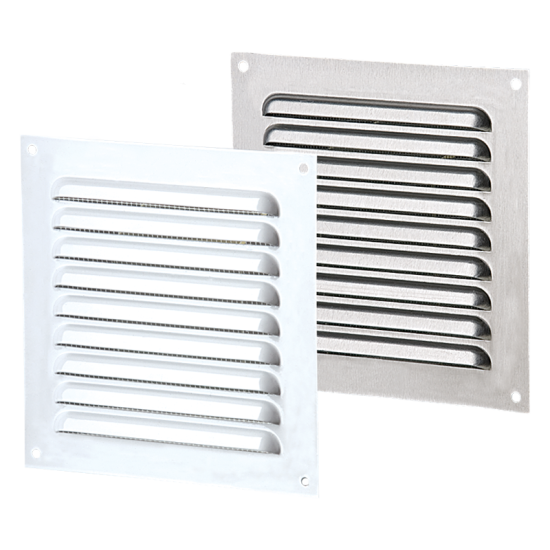

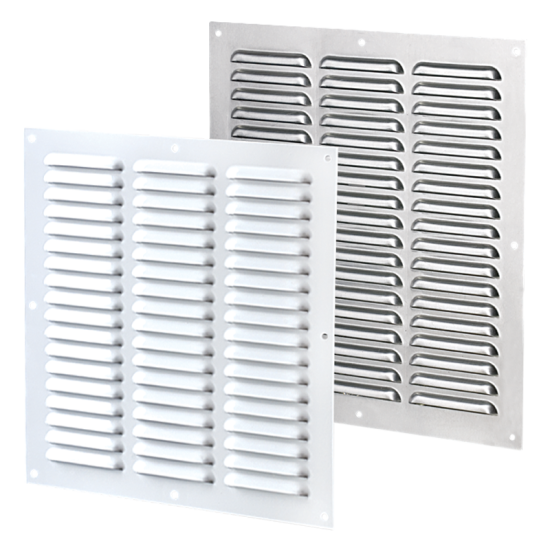

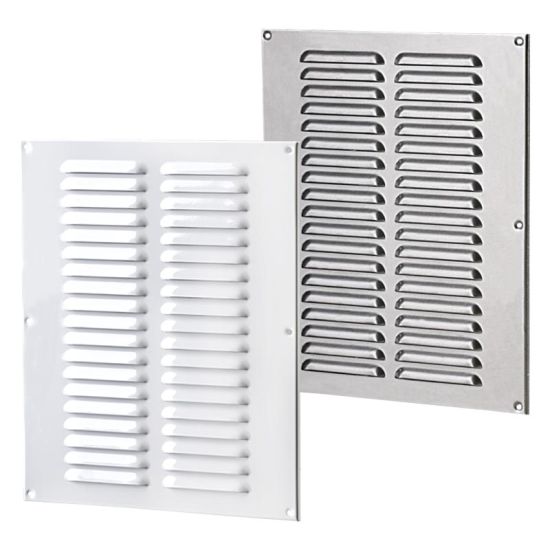

MVMPO Griglie stampate rettangolari in acciaio verniciato grigio
Descrizione
Griglie stampate di espulsione aria per impianti di ventilazione verniciate RAL7001 (grigio).
Impiego
Le griglie MVMPO sono idonee per essere installate in ambienti pubblici, residenziali ed industriali.

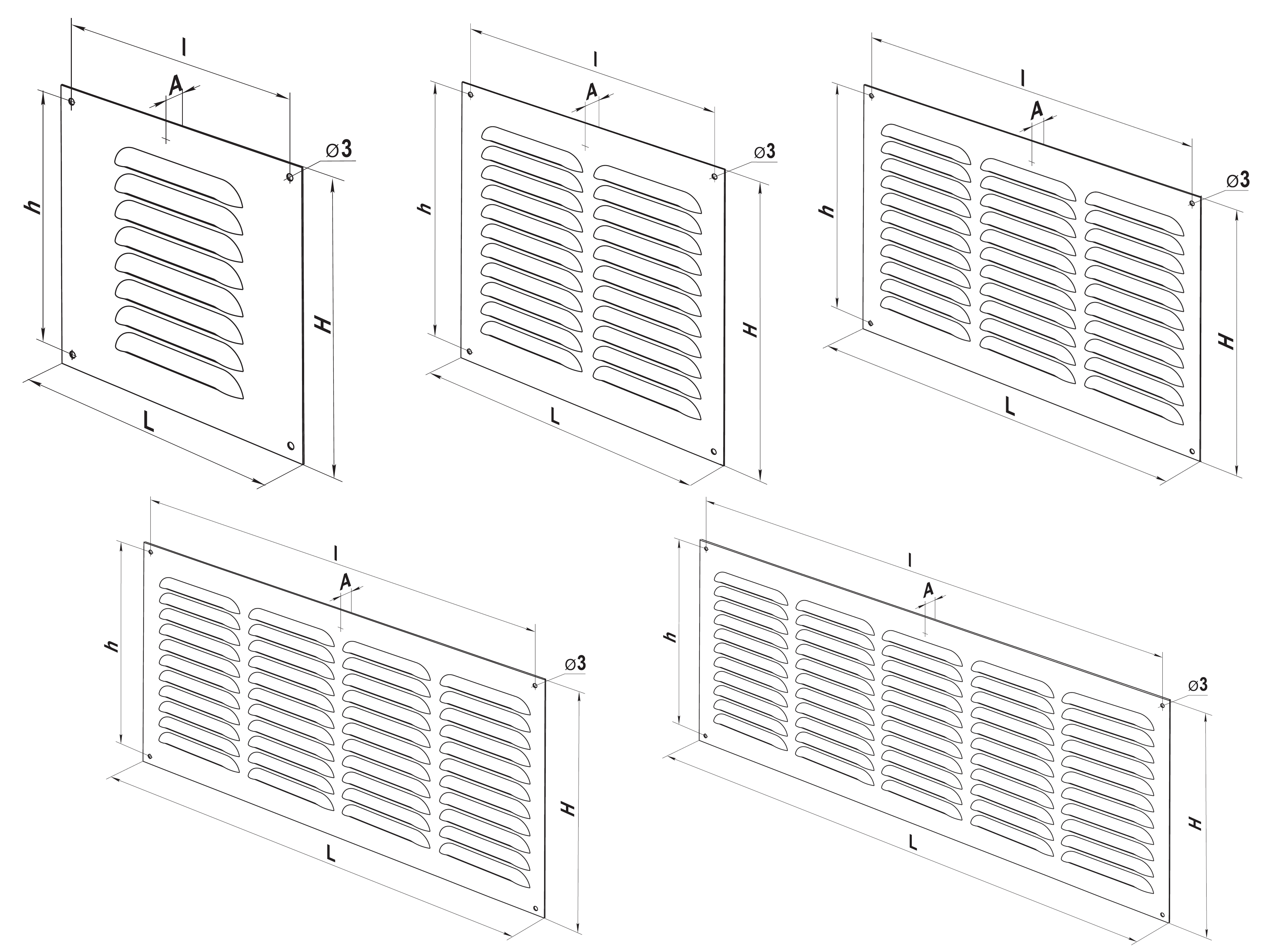

Dimensioni
Tutte le dimensioni sono espresse in mm.
Modello LxH
L
H
I
hA N° Sezioni MVMPO 250X170 250 170 236 156 0,8 2 MVMPO 450X250 450 250 436 236 0,8 4 MVMPO 450X350 450 350 436 336 0,8 4 MVM PO 450X450 450 450 436 436 0,8 4 MVM PO 500X500 500 500 486 486 0,8 5
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
Tutte le dimensioni sono espresse in mm.
| Modello LxH | Sezione Efficace | Portata (m3/h) | |||
| m2 | Vk 2 m/s | Vk 3 m/s | Vk 4 m/s | Vk 5 m/s | |
| MVMPO 250X170 | 0,0078 | 56 | 84 | 112 | 140 |
| MVMPO 450X250 | 0,0207 | 149 | 223 | 298 | 372 |
| MVMPO 450X350 | 0,0289 | 208 | 312 | 416 | 520 |
| MVMPO 450X450 | 0,0372 | 267 | 401 | 535 | 669 |
| MVMPO 500X500 | 0,0459 | 330 | 495 | 660 | 586 |
| Pa | 3 | 6 | 10 | 15 | |
| dB(A) | 20/25 | 25/30 | 30/35 | 35/40 | |
