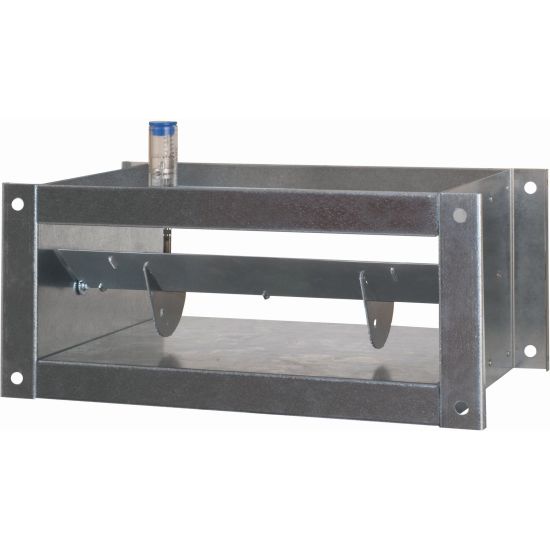

ERPR Regolatori di portata costante per canale rettangolare

Immagine
Immagine

Descrizione

Regolatori di portata d’aria per canali rettangolari su impianti a portata costante. Funzionamento meccanico automatico, senza energia ausiliaria per mantenere a valore costante la portata d’aria.

Caratteristiche

Materiale: acciaio zincato.
Finitura: zincato.
Temperatura impiego: -30° +100°C.
Installazione: su canale rettangolare.

Impiego

In tutti gli impianti di ventilazione per il mantenimento a livello costante della portata d’aria.

Note

Portata d’aria entro un campo di pressione differenziale compreso tra 70 e 1000 Pa. Velocità minima 2 m/s.
La precisione di portata é del ±5-10%, in funzione della velocità e condizioni di utilizzo.
Tutti i regolatori vengono tarati in stabilimento sul valore di portata richiesta dal cliente.
Esenti da manutenzione.

A richiesta

Versione con servomotore.
Per impianti di ventilazione, condizionamento e riscaldamento dove sia richiesta la regolazione variabile tramite azionamento elettrico con comando proporzionale e con una tensione
di esercizio 24Vac - 50 Hz.

Dati di funzionamento e Listino prezzi

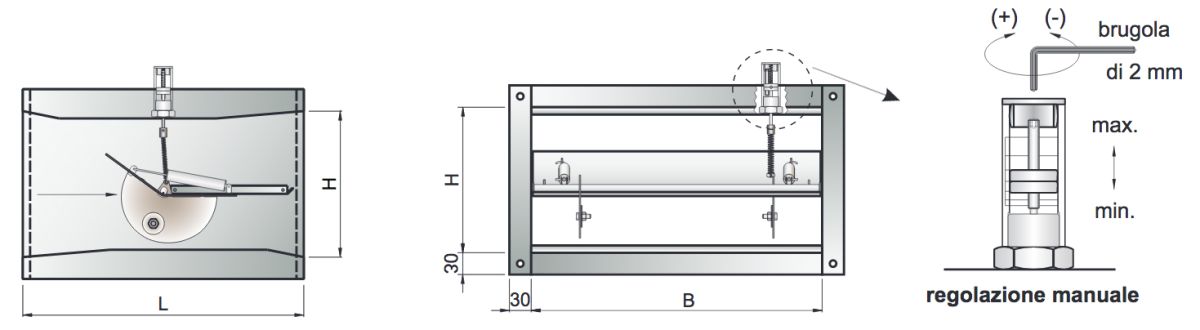

tutte le dimensioni sono espresse in mm

BHLportata ariaregolatore di portata
ERPR
m³/heuro
200100220200-350515,32
300-600515,32
300100220200-400536,40
300-600536,40
400-800536,40
400100220300-600557,51
500-1100557,51
150150220200-250545,46
250-350545,46
300-500545,46
400-700545,46
300150220400-800545,46
700-1200545,46
1300-1500545,46
200200220400-650545,46
600-1000545,46
300200220500-1100545,46
1000-1700545,46
1500-2000545,46
400200385600-900584,62
800-1500584,62
1400-2200584,62
2100-2800584,62
3003003851500-2200629,84
2000-3000629,84
4503003851000-1700653,95
1500-2500653,95
2000-4200653,95
3500-4500653,95
6003003851500-3000659,97
2500-4500659,97
4500-6500659,97
