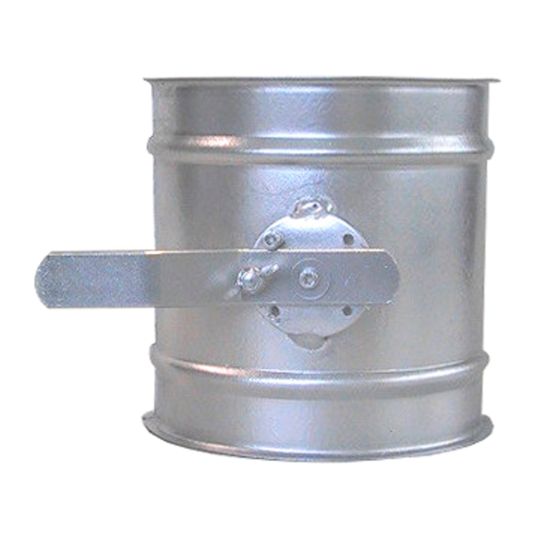

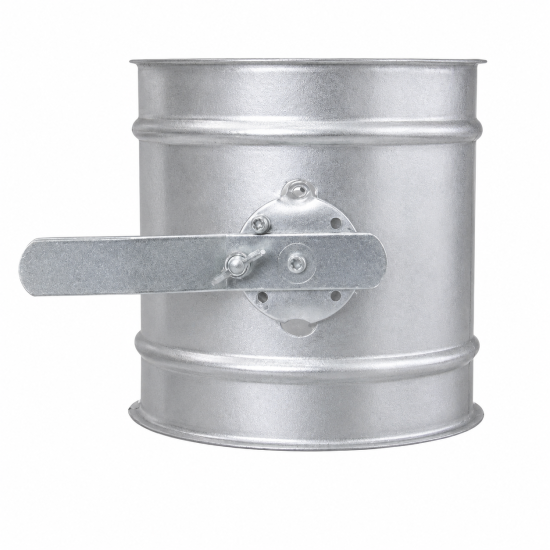

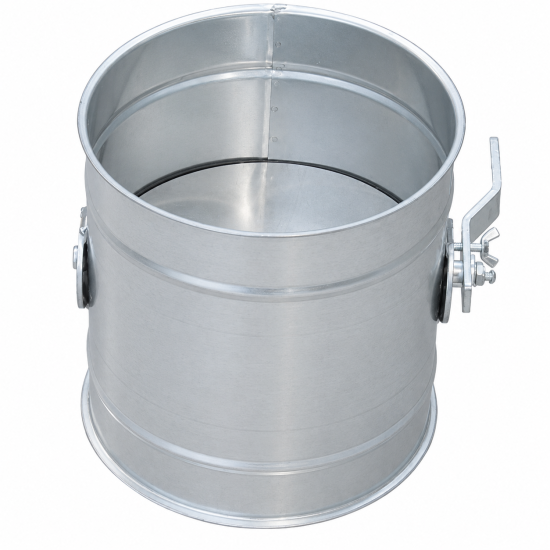

ESCF Serrande di regolazione circolare a farfalla serie pesante per alte pressioni
Descrizione
Serrande a farfalla in robusto acciaio zincato e movimento montato su bronzine fino al diametro 500 mm e su cuscinetti per i diametri dal 550 al 700 mm.
Caratteristiche
Materiale: acciaio zincato.
Accoppiamento al canale con bordo cravatta (con collare).
Impiego
Impianti industriali con forti pressioni.
Modelli
- ESCF - In acciaio zincato;
- ESCF-T - In acciaio zincato e farfalla a tenuta;
- ESCF-X - In acciaio inox AISI 304;
- ESCF-XT - In acciaio inox AISI 304 e farfalla a tenuta.
Esecuzioni speciali
- Con movimento su cuscinetti.
- Accoppiamento al canale a baionetta.
A richiesta

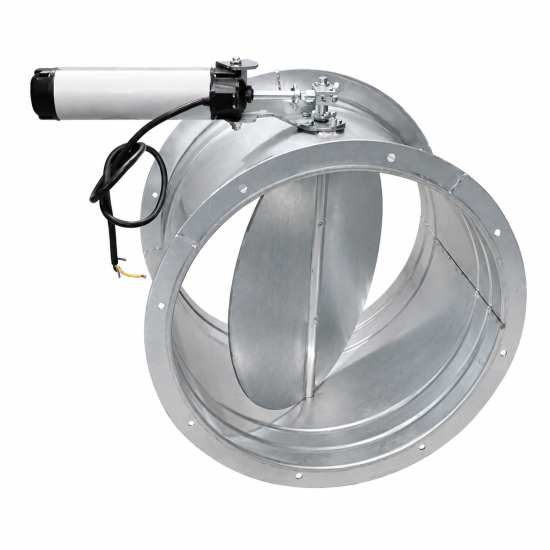

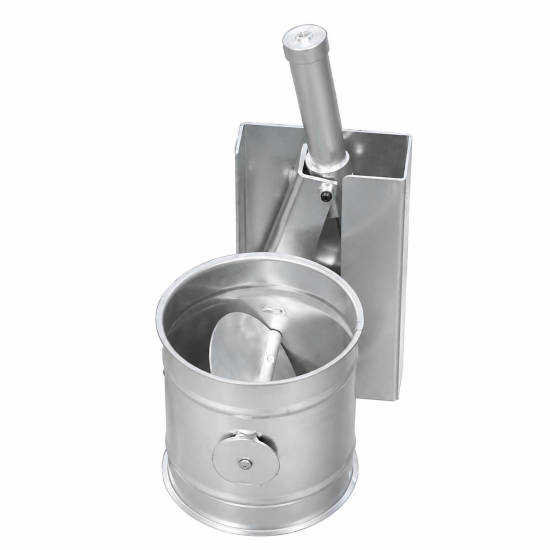

- Versioni pneumatiche;
- Versioni elettropneumatiche;

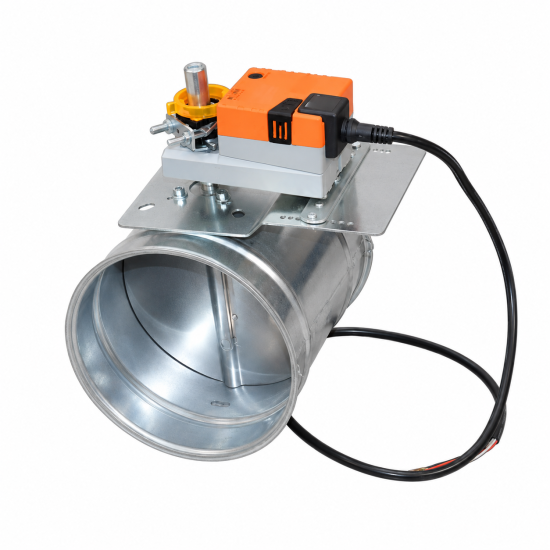

- Versioni servocomandate;
- On/off modulanti;
- Accoppiamento al canale a baionetta o a bordo cravatta (da collare).
Dimensioni

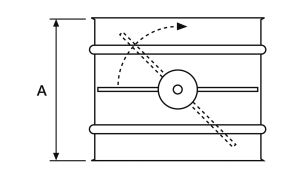

Modello ESCF Ø A (mm) B (mm) Spessore Cassa (mm) Ø Perno (mm) Peso (Kg) 80 148 130 10/10 10 0.9 100 148 140 10/10 10 1 120 148 160 10/10 10 1.2 140 148 180 10/10 10 1.3 150 168 190 10/10 10 1.5 160 168 200 10/10 10 1.5 180 168 220 10/10 10 2 200 218 250 12/10 16 2.7 220 218 270 12/10 16 3 240 248 290 12/10 16 3.5 250 248 300 12/10 16 4 260 248 310 12/10 16 4.5 280 298 330 12/10 16 5 300 298 350 12/10 16 5.5 320 298 370 12/10 16 6 340 348 390 12/10 16 6.5 350 348 400 12/10 16 7 360 348 410 12/10 16 7.5 380 398 430 12/10 16 8.5 400 398 450 12/10 16 9.5 450 398 500 12/10 16 11.5 500 400 610 12/10 20 14 550 400 660 15/10 20 17.5 600 400 710 15/10 25 19 650 400 763 20/10 25 26 700 400 813 20/10 25 32.5Disegno Tecnico
Listino Prezzi
Modello
ØESCF ESCF-T ESCF-X ESCF-XT € € € € 80 80,74 141,86 144,14 212,78 100 84,98 151,01 160,16 228,80 120 89,23 155,58 164,74 240,24 140 95,61 160,16 178,46 256,26 150 99,85 164,74 187,62 265,41 160 108,36 176,18 192,19 272,27 180 114,72 183,04 221,94 302,02 200 123,23 192,19 247,10 334,05 220 127,47 196,77 263,12 352,35 240 131,73 205,92 269,98 363,79 250 135,97 215,07 274,56 370,66 260 142,34 221,94 290,58 386,67 280 148,72 228,80 295,15 395,82 300 155,10 235,66 304,30 409,55 320 165,71 249,39 336,34 441,58 340 174,21 258,54 347,78 457,60 350 182,72 267,70 354,64 466,75 360 184,84 269,98 368,37 482,77 380 189,08 274,56 375,23 489,63 400 197,59 288,29 404,98 521,66 450 225,20 343,20 432,43 555,98 500 433,41 553,70 823,68 1.029,60 550 448,28 565,14 600 467,41 604,03 650 526,90 732,16 700 548,14 803,09
