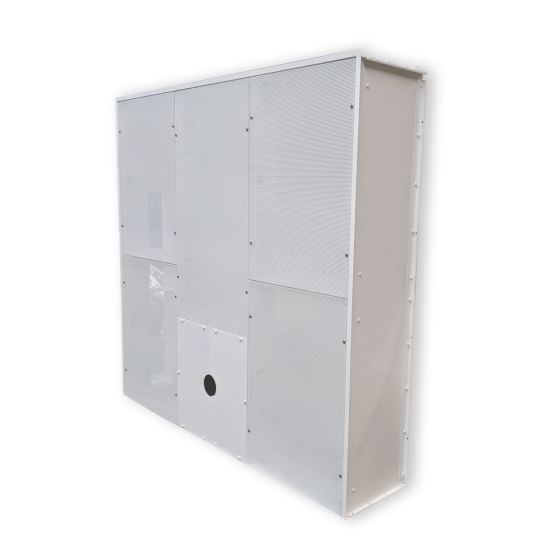

EFPLA - EFPLAS Cassoni filtranti a soffitto
Descrizione
I nostri plafoni filtranti sono progettati per l'installazione in ambienti a rischio e offrono un sistema di fissaggio del filtro pratico e sicuro. Grazie alle reti di diffusione integrate, che generano un flusso d'aria omogeneo e direzionato su tutta la superficie, si crea una barriera anti-induttiva conforme alla normativa NFS 90-351. Ogni plafone filtrante è composto da una struttura per controsoffitti, appositamente pensata per camere operatorie ospedaliere. Il telaio è disponibile in acciaio inox o in versione verniciata, ed è strutturato per alloggiare filtri ad alta efficienza (H14) ed è fornito con reti di diffusione che garantiscono un flusso d'aria unidirezionale sopra le aree di lavoro. Per progetti personalizzati, con misure e configurazioni differenti dagli standard, vi invitiamo a contattare i nostri uffici.
Caratteristiche
Caratteristiche principali: 9 dimensioni disponibili. Portata d'aria compresa tra 2.350 m³/h e 12.400 m³/h. Altezza standard di 450 mm. Filtri ad alta efficienza H14 con spessore standard di 68 mm.
Ed anche:
- Acciaio verniciato RAL 9010.
- Presa di pressione (Ø 7 mm) su lampada scialitica.
- Flangia da 25 mm nella parte inferiore per l'installazione del controsoffitto.
- Angolare in acciaio dotato di fori (Ø 10 mm ogni 50 cm) nella parte superiore per il fissaggio a soffitto.
- Connessione rigida per ingresso d'aria sul fianco (altezza 200 mm - profondità 150 mm).
Filtri ad alta efficienza
Taglie filtri (mm): 305x610x68 - 610x610x68 - 915x610x68 - 1220x610x68 -Efficienza: H14. (ESCLUSI DALLA FORNITURA, DA ACQUISTARE SEPARATAMENTE).
Telaio porta filtro
- Telaio autoportante nella parte inferiore dove sono posizionati i filtri.
- Interfaccia di contatto perfettamente sigillata, senza possibilità di perdite.
- Assemblaggio telaio/telaio e telaio/portafiltri effettuato in fabbrica.
- 4 o 6 elementi di fissaggio in acciaio inossidabile per ogni filtro.
- 4 inserti per il fissaggio di reti o coperture.
Alloggiamento lampada chirurgica - versione EFPLAS
- Acciaio verniciata RAL 9010.
- Al centro del telaio è presente una sezione dedicata a tenuta d’aria.
- Presa di pressione tramite tubo in plastica; permette di effettuare il test di integrità o la valutazione dell'ostruzione del filtro dall'interno della camera.
- Facile accesso alla lampada scialitica tramite 2 piastre rimovibili a tenuta d'aria.
Griglie di diffusione
- Lamiera di acciaio (vuoto/pieno: 40%) verniciata bianca RAL 9010.
- Diffusione aria unidirezionale, senza interruzioni di flusso secondo NFS 90-351.
Modelli
- EFPLA: non predisposto per la lampada scialitica;
- EFPLAS: predisposto per la lampada scialitica.
Specifiche Tecniche EFPLAS (predisposto per la lampada scialitica)
Disegni tecnici all'interno della scheda tecnica nella sezione documentazione.
Modello Dimensioni [mm] Dimensioni dell’attacco (mm) Ø Lampada Scialitica (mm) Opzionale su richiesta - Ø Massimo per Lampada Scialitica (mm) Peso [kg] Filtri Portata Aria di Immissione [m3/h] in funzione della velocità in uscita dai filtri n° Dimensione (mm) 0,25 [m/s] 0,28 [m/s] 0,32 [m/s] EFPLAS-1 2060x1330x450 1000x200x150 190 490 98 2 1220x610x68 1670 1870 2138 2 305x610x68 EFPLAS-2 2730x1330x450 1000x200x150 190 490 120 3 1220x610x68 2350 2650 3000 2 305x610x68 EFPLAS-3 2060x2000x450 1550x200x150 190 560 134 4 915x610x68 2660 3000 3400 2 610x610x68 EFPLAS-4 2610x2060x450 1550x200x150 190 560 160 4 1220x610x68 3700 4100 4700 2 915x610x68 EFPLAS-5 2730x2670x450 2100x200x150 190 620 210 10 915x610x68 5000 5600 6400 EFPLAS-6 2975x2060x450 1800x200x150 190 620 184 7 915x610x68 4200 4700 5350 1 1220x610x68 EFPLAS-7 3280x2730x450 2350x200x150 190 620 244 8 1220x610x68 6350 7100 8100 2 915x610x68 EFPLAS-8 3400x3280x450 2950x200x150 190 620 296 12 1220x610x68 8000 9000 10300 EFPLAS-9 4070x3280x450 3580x200x150 190 620 352 14 1220x610x68 9700 10850 12400 2 305x610x68
Specifiche Tecniche EFPLA (senza predisposizione per la lampada scialitica)
Disegni tecnici all'interno della scheda tecnica nella sezione documentazione.
Modello Dimensioni [mm] Dimensioni dell’attacco (mm) Peso [kg] Filtri Portata Aria di Immissione [m3/h] in funzione della velocità in uscita dai filtri n° Dimensione (mm) 0,25 [m/s] 0,28 [m/s] 0,32 [m/s] EFPLA-1 1390x1330x450 900x200x150 63 2 1220x610x68 1333 1493 1707 EFPLA-2 2060x1025x450 1300x200x150 75 3 915x610x68 1500 1680 1920 EFPLA-3 2060x1330x450 1550x200x150 88 3 1220x610x68 2000 2240 2560 EFPLA-4 2060x2000x450 1550x200x150 126 6 915x610x68 3000 3360 3840 EFPLA-5 2610x1390x450 2100x200x150 111 4 1220x610x68 2667 2987 3413 EFPLA-6 2610x2060x450 2100x200x150 156 6 1220x610x68 4000 4480 5120 EFPLA-7 2730x2610x450 2350x200x150 196 8 1220x610x68 5333 5973 6826 EFPLA-8 2975x1390x450 2100x200x150 133 6 915x610x68 3000 3360 3840 EFPLA-9 2975x2060x450 2350x200x150 181 9 915x610x68 4500 5040 5800
Dati di Funzionamento del Filtro
Pa: perdite di carico in Pascal.
Spessore
Filtro 68 mmPerdita di Carico Iniziale 120 Pa Perdita di Carico Consigliata 300 Pa Perdita di Carico Finale Massima 600 Pa Temperatura Massima di Esercizio 80° C Umidità Massima 100% Classe di Filtrazione (EN 1822-1) H 14
Dimensioni Filtro e Superfice Filtrante
| Modello | Superficie Filtro |
| A x B x C | m2 |
| 305x610x68 | 5,2 |
| 610x610x68 | 10,5 |
| 610x915x68 | 15,8 |
| 610x1220x68 | 21,4 |
