EFTPFA Terminali filtranti per filtro assoluto
Descrizione
I terminali filtranti della serie EFTPFA, realizzati in acciaio zincato verniciato RAL 9010, offrono versatilità con attacchi circolari laterali o superiori (a richiesta) con serranda di regolazione integrata per un controllo preciso del flusso. Il filtro assoluto EFAL, spessore 68 mm garantisce perfetta tenuta e protezione da contaminanti. Le prese di pressione laterali e frontali, abbinate a pressostati differenziali (a richiesta), consentono un monitoraggio affidabile della perdita di carico, ottimizzando la manutenzione preventiva.
Caratteristiche
Il plenum portafiltro è in acciaio verniciato Ral 9010 con verniciatura epossidica.
I terminali dispongono di dispositivi di serraggio per gli elementi filtranti con apposita battua per la tenuta del filtro.
Un attacco di misurazione per la perdita di carico e per i test DOP. Movimentazione e montaggio semplici.
La sostituzione del filtro, la pulizia e la manutenzione possono essere eseguiti in modo semplice smontando il pannello del diffusore.
Prova di tenuta secondo normativa EN 1886-2008.
Impiego
Progettato per garantire aria pulita e ambienti sterili, il sistema è ideale per sale operatorie, unità di terapia intensiva e aree di trattamento ospedaliero, assicurando la massima sicurezza per pazienti e personale. Perfetto anche per ambienti critici di produzione farmaceutica, laboratori e zone a controllo contaminazione, garantisce prestazioni elevate, affidabilità e facilità di manutenzione, offrendo una soluzione completa per il controllo igienico-ambientale.
Modelli

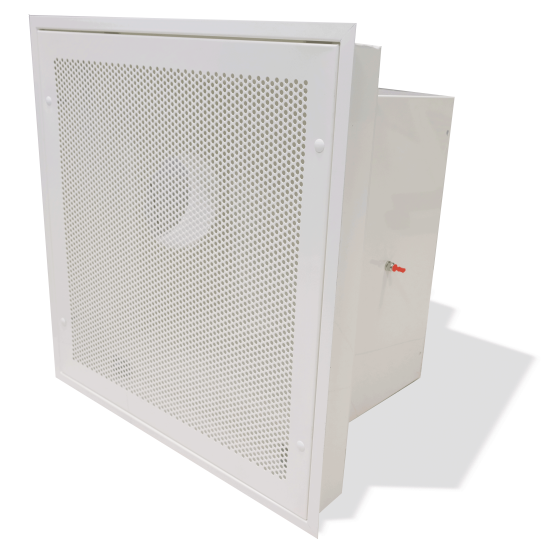

EFTPFA-F: terminale filtrante in acciaio per filtro assoluto con diffusore forellinato, finitura RAL9010.
A richiesta
- Verniciatura in altri RAL.
- Dimensioni e costruzioni a richiesta.

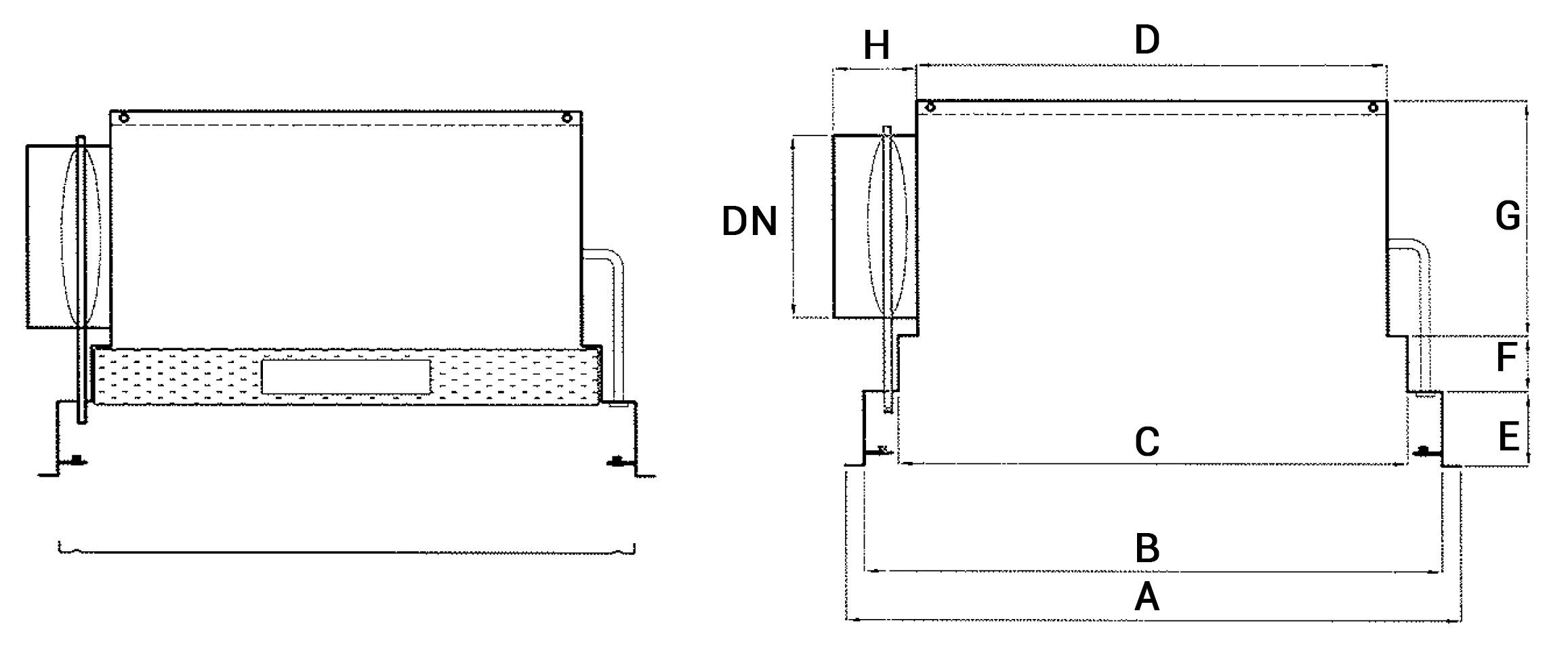

Dimensioni
Tutte le dimensioni sono espresse in mm.
| Modello | AxA | BxB | CxC | DxD | E | F | G | H | Ø DN |
| EFTPFA 305-610 | 595x770 | 568x730 | 313x618 | 274x577 | 80 | 60 | 255 | 90 | 198 |
| EFTPFA 545-665 | 665 | 625 | 551 | 509 | 80 | 60 | 255 | 90 | 198 |
| EFTPFA 610-1220 | 770x1380 | 730x1340 | 618x1228 | 577x1187 | 80 | 60 | 305 | 90 | 2x248 |
| EFTPFA 610-770 | 770 | 730 | 618 | 577 | 80 | 60 | 305 | 90 | 248 |
| EFTPFA 610-915 | 770x1075 | 730x1035 | 618x923 | 577x882 | 80 | 60 | 305 | 90 | 2x248 |
Modelli predisposti per installazione su controsoffitto a quadrotti.
| Modello | AxA | BxB | CxC | DxD | E | F | G | H | Ø DN |
| EFTPFA 305-595 | 595 | 568 | 313 | 274 | 80 | 60 | 215 | 90 | 158 |
| EFTPFA 457-595 | 595 | 568 | 465 | 424 | 80 | 60 | 255 | 90 | 198 |

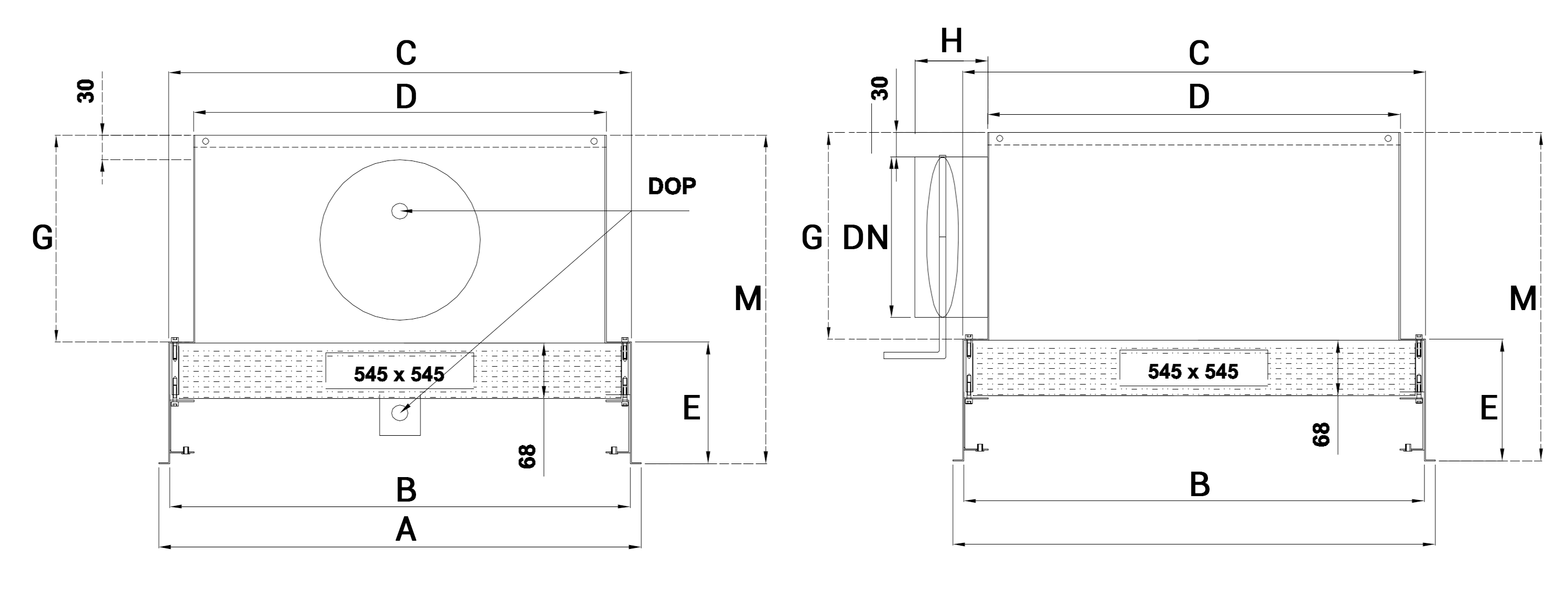

Modello speciale predisposto per installazione su controsoffitto a quadrotti con dimensione del filtro assoluto 545 mm x 545 mm.
| Modello | AxA | BxB | CxC | DxD | E | G | H | M | Ø DN |
| EFTPFA 545-595 | 595 | 568 | 571 | 509 | 150 | 255 | 90 | 405 | 198 |
Caratteristiche Tecniche
m³/h: portata aria.
Pa: perdite di carico in Pascal.
L(m): lancio in metri con velocità terminale 0,20 m/s.
dB(A): indice di rumorosità.
Modello Dimensione filtro assoluto Portata Aria EFTPFA-F EFTPFA-E Perdita di carico con filtro e griglia forellinata Rumorosità L lancio Perdita di carico con filtro e diffusore elicoidale Rumorosità L lancio Spessore 68 mm HxL m3/h Pa dB(A) m Pa dB(A) m EFTPFA 305-610 305x610 300 122 <15 <2 126 33 5,2 EFTPFA 545-665 545x545 500 134 <15 2,9 147 33 6,3 EFTPFA 610-1220 610x1220 1200 126 <15 2,7 151 37 6,7 EFTPFA 610-770 610x610 600 122 <15 2,9 144 37 6,8 EFTPFA 610-915 610x915 900 122 <15 2,6 144 37 6,5 EFTPFA 305-595 305x305 150 122 <15 <2 127 16 <2 EFTPFA 457-595 457x457 335 120 <15 <2 126 25 <2 EFTPFA 545-595 545x545 500 134 <15 2,9 147 33 6,3
Listino Prezzi
Modello Euro Diffusore Elicoidale EFTPFA-E 305-595 535,04 EFTPFA-E 305-610 641,42 EFTPFA-E 457-595 582,80 EFTPFA-E 545-665 601,50 EFTPFA-E 610-1220 1.122,32 EFTPFA-E 610-770 620,19 EFTPFA-E 610-915 829,22 Diffusore Forellinato EFTPFA-F 305-595 554,44 EFTPFA-F 305-610 647,49 EFTPFA-F 457-595 588,67 EFTPFA-F 545-665 682,64 EFTPFA-F 610-1220 1.135,18 EFTPFA-F 610-770 627,23 EFTPFA-F 610-915 839,05
