EFMP Celle filtranti piane metalliche
Descrizione

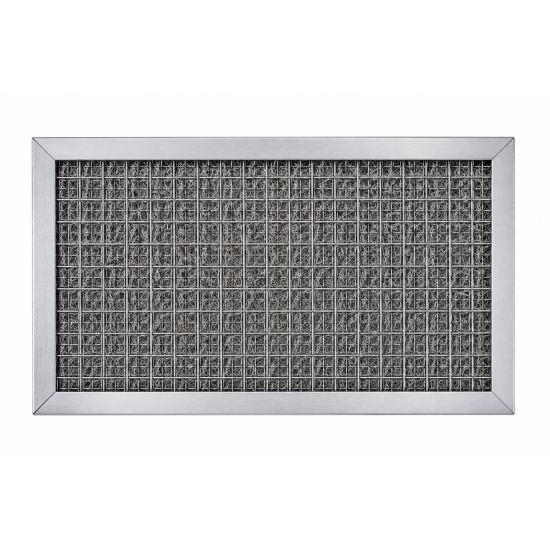

Cella filtrante piana metallica con telaio sezione ad U in acciaio zincato, doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante costituito da strati di maglia metallica in calza cuspidata di alluminio.
Caratteristiche
La media filtrante è costituita da strati di maglia metallica in calza cuspidata di alluminio.
Impiego
Prefiltrazione in filtri ad alta efficienza, filtrazione di polveri secche e nebbie oleose, trattamento aria con fumi e grassi.
A richiesta
Dimensioni e spessori fuori standard.
Dati di funzionamento
Pa: perdite di carico in Pascal
| Spessore 10 mm | Spessore 23 mm | Spessore 48 mm | |
| CLASSE di efficienza secondo EN ISO 16890:2016 | ISO COARSE | ||
| classe di filtrazione (EN 779) | G2 | ||
| EFFICIENZA gravimetrica media: | 65% | 70% | 75% |
| TEMPERATURA massima di impiego: | 200°C | ||
| UMIDITÀ relativa massima: | 100% | ||
| PERDITA DI CARICO iniziale: | 5 Pa | 10 Pa | 15 Pa |
| PERDITA DI CARICO finale consigliata: | 150 Pa | ||
| PERDITA DI CARICO massima: | 300 Pa | ||
| VELOCITÀ filtrazione consigliata: | 1,5 m/s | ||
| Strati di calza: | 2 | 4 | 6 |
Dimensioni e Listino prezzi
tutte le dimensioni sono espresse in mm
| Modello | cella filtrante EFMP | cella filtrante EFMP | cella filtrante EFMP |
| Spessore 10 mm | Spessore 23 mm | Spessore 48 mm | |
| euro | euro | euro | |
| 400x400 | 27,00 | 39,04 | 58,20 |
| 500x400 | 27,00 | 39,04 | 66,39 |
| 625x400 | 31,24 | 45,36 | 66,86 |
| 500x500 | 31,24 | 45,36 | 66,86 |
| 625x500 | 37,03 | 52,56 | 77,49 |
| 592x592 | 41,83 | 56,12 | 87,09 |
| 592x287 | 27,00 | 39,04 | 58,20 |
| 490X592 | 37,03 | 52,56 | 76,37 |
Come calcolare la portata di un filtro:
| Q (m³/h) = A (m²) x V (m/s) x 3600 dove A: superficie del filtro e V: Velocità dell'aria. ESEMPIO DI CALCOLO DELLA PORTATA DELL'ARIA DI UN FILTRO 400x400: Q = (0,4 x 0,4) x 1,5 x 3600 = 864 m³/h |
