EPDS Pressostati differenziali
Descrizione
I pressostati differenziali EPDS sono progettati per il monitoraggio della sovrapressione, delle sottopressione e delle differenze di pressione in impianti che gestiscono aria e altri gas non aggressivi.
Questi interruttori meccanici rappresentano una soluzione economica per il monitoraggio della pressione per filtri, ventilatori, soffianti, condotti di ventilazione e sistemi di recupero del calore di ventilazione. Il loro punto di commutazione può essere regolato manualmente.
Caratteristiche
Materiale involucro: Plastica ABS;
Materiali costruttivi: Plastica ABS e PC;
Membrana: Silicone;
Collegamenti elettrici:
- Tipo morsetti: a vite;
- Sezione cavi: 0,2 ÷ 1,5 mm² (24 ÷ 16 AWG);
- Coppia di serraggio: 1,5 Nm.
Temperatura ambiente: -20 ÷ +60 °C;
Umidità relativa: 0 ÷ 95% UR (senza condensa);
Grado di protezione: IP54;
Dimensioni: 90x105x63 mm (LxHxP);
Peso: 150 g.
Impiego
Il pressostato è particolarmente adatto per il controllo e la sicurezza negli impianti di condizionamento per la segnalazione di:
- arresto dei ventilatori;
- intasamento dei filtri;
- assenza del flusso d’aria attraverso batterie elettriche.
Viene applicato in ambienti con aria e gas non aggressivi e non infiammabili.
Dati di Funzionamento
Pa: perdite di carico in Pascal.
Modello EPDS-200 EPDS-300 EPDS-500 EPDS-600 EPDS-1500 EPDS-4500 Scala (Pa) 20-200 30-300 30-500 40-600 100-1500 500-4500 Accuratezza ±8 Pa al limite inferiore, ±15 % al limite superiore ±20 Pa al limite inferiore, ±15 % al limite superiore ±100 Pa al limite inferiore, ±15 % al limite superiore Differenziale commutazione (Pa) 20 25 25 35 80 250 Attacchi Pressione Ø5 mm Contatti Elettrici NO/NC, contatto in scambio Caratteristiche Elettriche 250 Vac, 0,1 A (res.) 250 Vac, 3 A (res.), 2 A (ind.) Cablaggio Elettrico M16 - 1,5mm2 Temperatura di Funzionamento (°C) -20...+60 Grado di Protezione IP54

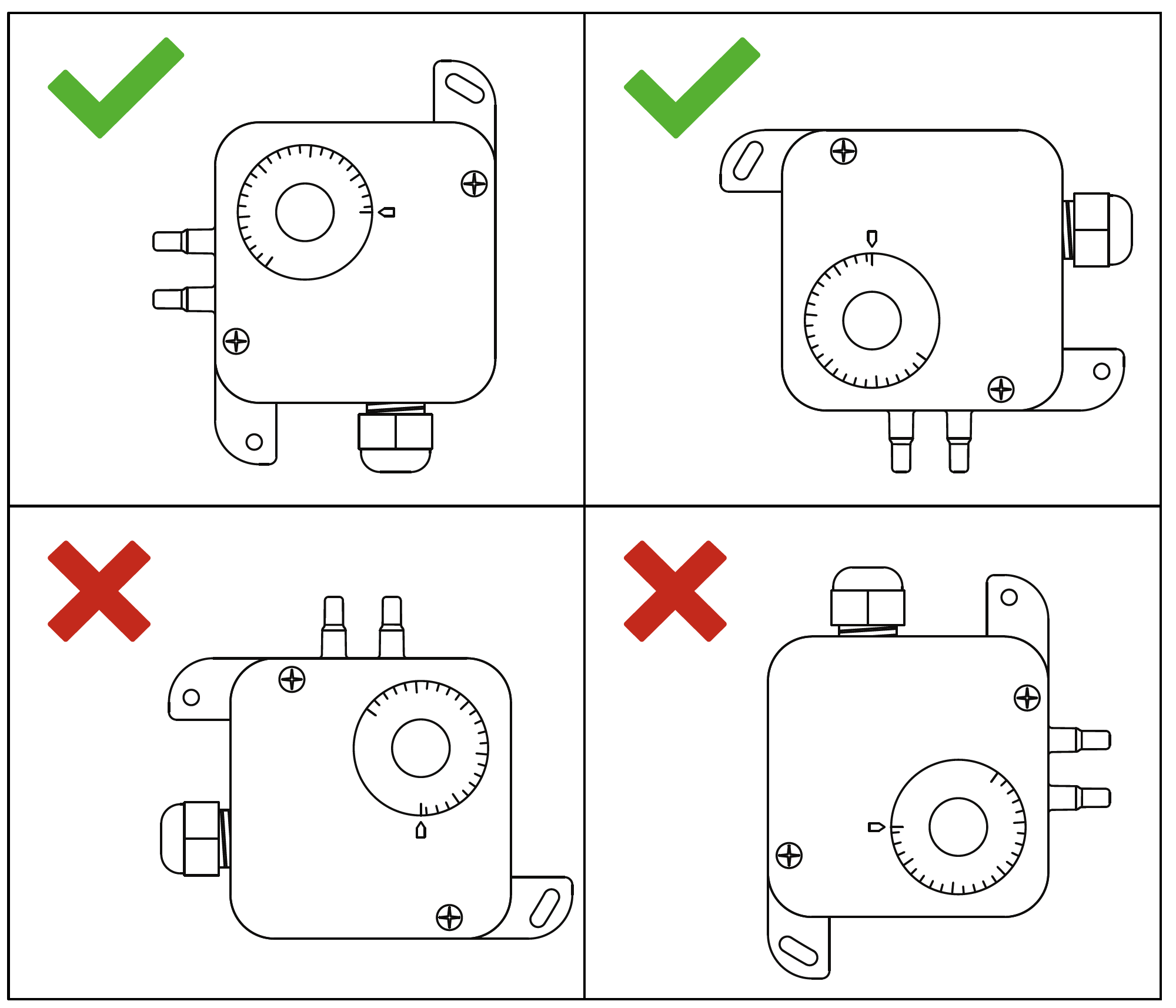

Installazione
Listino Prezzi
Tubetti e prese di pressione da acquistare a parte.
Accessorio
Descrizione Euro Kit tubetti e prese di pressione per pressostato differenziale EPDS 9,45
